REMKO CMF / CMT
Temperatursensoren
Abhängig von der Art der Anlage
kann die Anzahl der benötigten
Fühler variieren.
Im Innenmodul sind der Sammler-
fühler, der Rücklauffühler und der
Fühler für die Flüssigkeitsleitung
montiert.
Im Lieferumfang sind der Außen-
fühler und ein Tauchfühler enthal-
ten.
Bei Anschluss einer Solaranlage
müssen für die Messung der Kol-
lektortemperaturen PT-1000 Fühler
verwendet werden! Alle anderen
Fühler müssen NTC-Fühler mit
einem Referenzwiderstand von
5 kilo Ohm sein.
Alle Fühler werden im Schaltkasten
des Innenmoduls gemäß Klem-
menbelegungsplan angeschlossen.
HINWEIS
Bei nicht ausreichender Kabel-
länge können die Fühlerleitun-
gen mit einem Aderquerschnitt
von 1,5mm² bis maximal 100m
verlängert werden.
22
Anlegefühler
Zur Messung z.B. der Heizkreis-
temperaturen können Anlegefühler
auf den Rohren montiert werden.

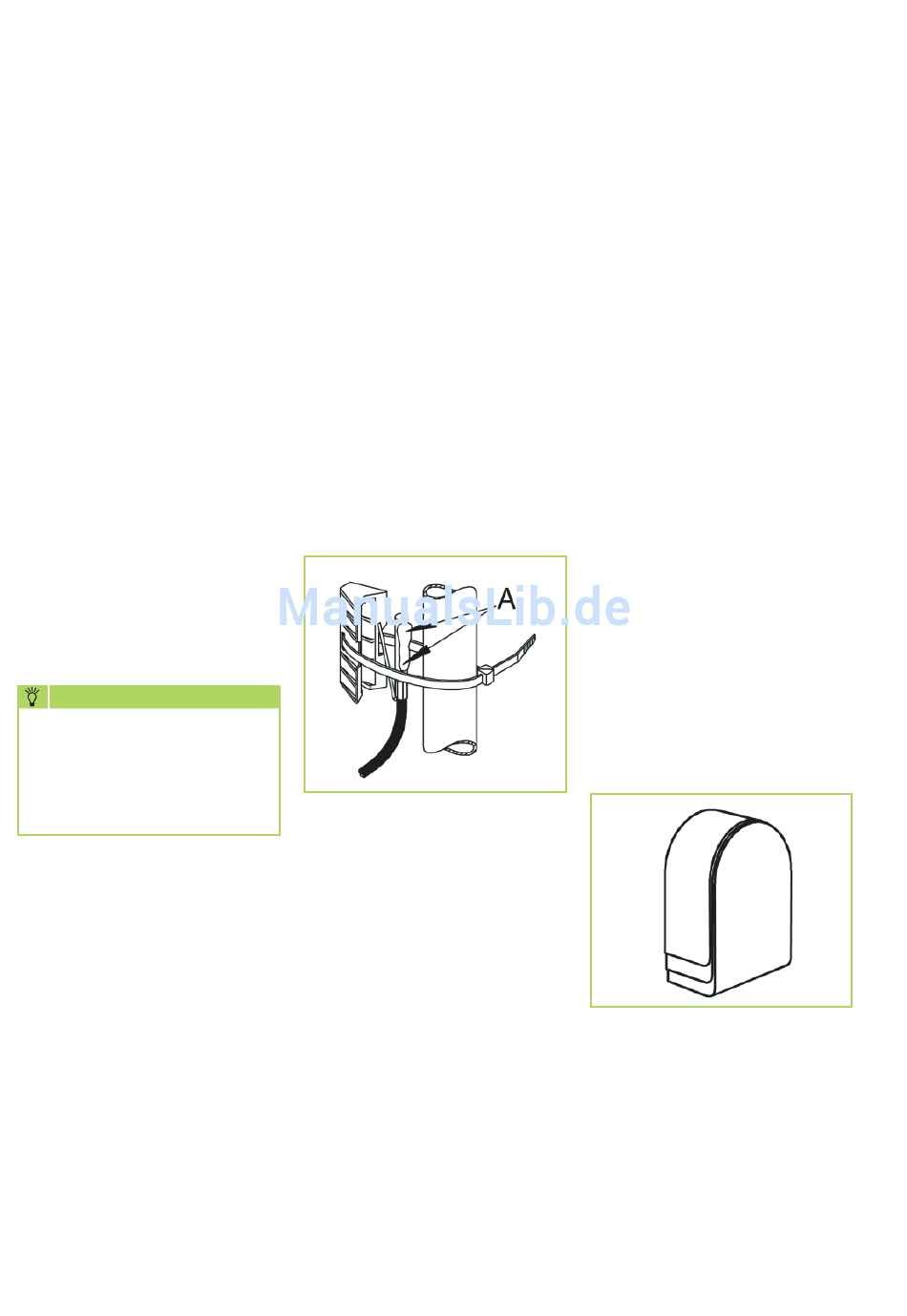

Die Anlegefühler werden mit
I
dem beiliegenden Trapezhalter
und dem Spannband auf einem
Rohr fi xiert.
Die entsprechende Stelle muss
I
gereinigt werden. Anschließend
wird Wärmeleitpaste (A) aufge-
tragen und der Fühler fi xiert.
Außenfühler
Der Anschluss eines Außenfühlers
ist auf jeden Fall für den Wärme-
pumpenmanager erforderlich.
Der Außenfühler ist in nord-öst-
I
licher Himmelsrichtung ca. 2,5
Meter über dem Erdboden zu
montieren. Er darf keiner direk-
ten Sonnenstrahlung ausgesetzt
sein und muss vor zu starkem
Wind geschützt werden. Eine
Montage über Fenstern oder
Luftschächten sollte vermieden
werden.
Zur Montage muss der Deckel
I
abgezogen und der Fühler mit
der beiliegenden Schraube
fi xiert werden.
Zum Anschließen des Füh-
I
lers wird ein Kabel mit einem
Aderquerschnitt von 1,0 mm²
empfohlen.
