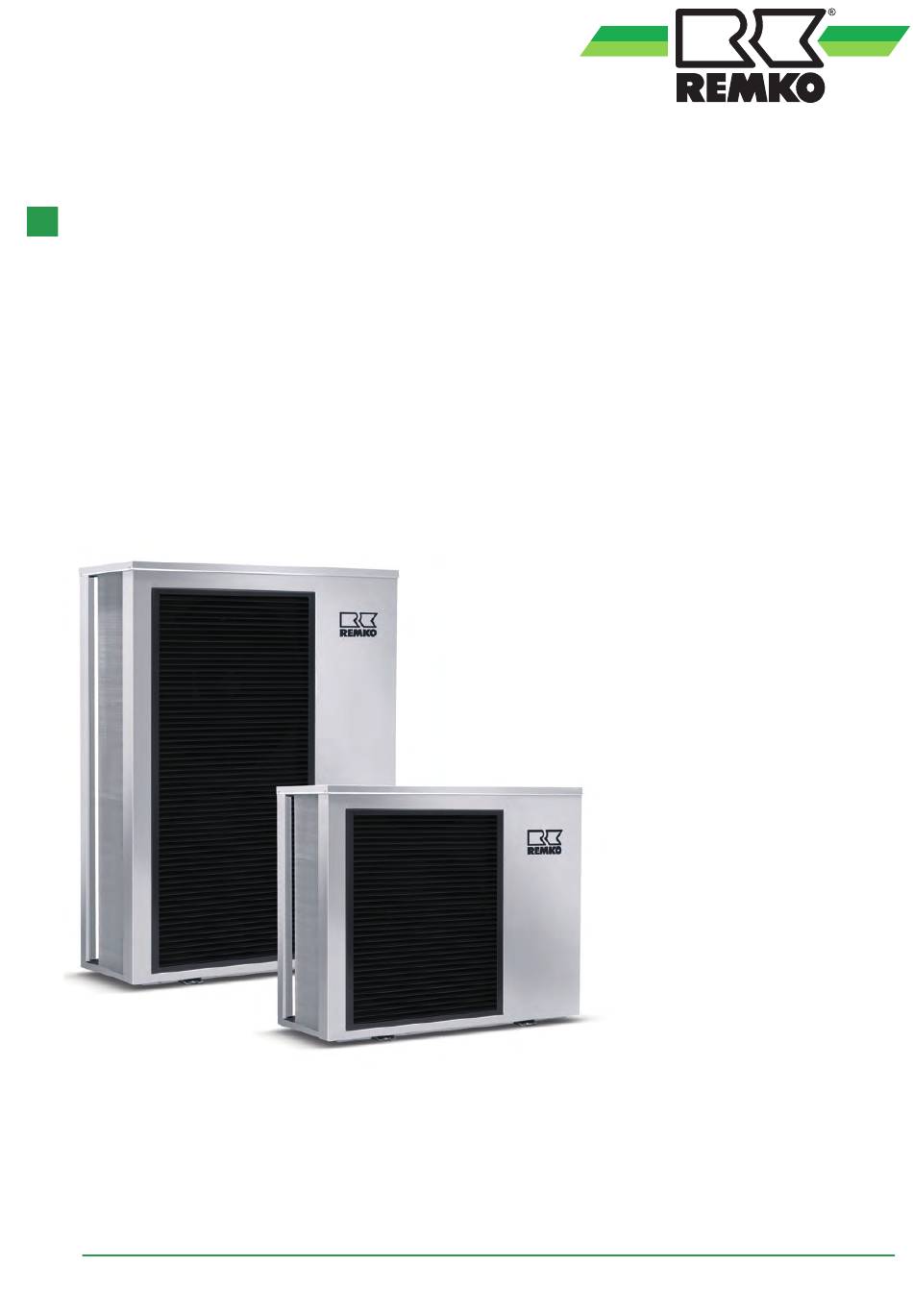

- Seite 1 Bedienungs- und Installationsanleitung REMKO Serie WKM Monobloc-Wärmepumpen System Luft/Wasser zum Heizen und Kühlen WKM 80, WKM 100, WKM 130, WKM 170, WKM 200 WKM 170 Duo, WKM 200 Duo Anleitung für den Fachmann 0333-2024-03 Version 1, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler Kältemittel keine Haftung! Originaldokument...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................5 1.1 Allgemeine Sicherheitshinweise...................... 5 1.2 Kennzeichnung von Hinweisen....................... 5 1.3 Personalqualifikation........................5 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............6 1.5 Sicherheitsbewusstes Arbeiten....................... 6 1.6 Sicherheitshinweise für den Betreiber..................... 6 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 6 1.8 Eigenmächtiger Umbau und Veränderungen.................. - Seite 4 REMKO Serie WKM 10.5 Gerätedarstellung WKM 130 ...................... 62 10.6 Ersatzteile WKM 130 ........................63 10.7 Gerätedarstellung WKM 170 / WKM 170 Duo................64 10.8 Ersatzteile WKM 170 / WKM 170 Duo..................65 10.9 Gerätedarstellung WKM 200 / WKM 200 Duo................66 10.10 Ersatzteile WKM 200 / WKM 200 Duo..................
-
Seite 5: Sicherheits- Und Anwenderhinweise
Sicherheits- und Anwenderhinweise GEFAHR! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führt, wenn sie nicht gemieden wird. Gerätes oder deren Komponenten die Betriebsan- leitung aufmerksam durch. -
Seite 6: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
REMKO Serie WKM 1.4 Gefahren bei Nichtbeachtung Alle Gehäuseteile und Geräteöffnungen, z.B. Luftein- und -austrittsöffnungen, müssen frei der Sicherheitshinweise von fremden Gegenständen, Flüssigkeiten Die Nichtbeachtung der Sicherheitshinweise kann oder Gasen sein. sowohl eine Gefährdung für Personen als auch für Die Geräte sollten mindestens einmal jährlich die Umwelt und Geräte zur Folge haben. -
Seite 7: Eigenmächtiger Umbau Und Veränderungen
Weise nach den regional gül- „Gewährleistungsurkunde” vollständig ausgefüllt tigen Vorschriften, z.B. durch autorisierte Fachbe- an die REMKO GmbH & Co. KG zurückgesandt triebe der Entsorgung und Wiederverwertung oder hat. Die Gewährleistungsbedingungen sind in den z.B. kommunale Sammelstellen entsorgt werden. -
Seite 8: Technische Daten
REMKO Serie WKM Technische Daten 2.1 Gerätedaten WKM 80 - WKM 200 WKM 80 - WKM 130 Baureihe WKM 80 WKM 100 WKM 130 Funktion Heizen oder Kühlen System Luft/Wasser Wärmepumpenmanager Smart-Control Touch Pufferspeicher empfohlen Elektrische Zusatzheizung eingebaut / Serie / 6 Nennleistung Trinkwassererwärmung (Umschaltventil) - Seite 9 WKM 80 - WKM 130 Baureihe WKM 80 WKM 100 WKM 130 Kühlleistung / Kompressorfrequenz / EER Kühlleistung min. / max. 0,8/4,2 1,6/6,4 2,5/8,8 bei A35/W7 kW/EER 4,2 (0,8-6,5) 6,2 (1,6-9,2) 8,8 (2,5-11,7) bei A35/W18 kW/EER 6,2/4,5 8,5/4,56 9,9/3,9 Einsatzgrenze Heizen °C -20 bis +43 Einsatzgrenze Kühlen...
- Seite 10 REMKO Serie WKM Baureihe WKM 80 WKM 100 WKM 130 Schalldruckpegel LpA dB(A) 31/34/36 32/35/38 33/36/40 Min./Nenn./Max. Tonhaltigkeit dB(A) Abmessungen (Höhe/Breite/Tiefe) 705/1065/400 850/1200/395 Schutzart IP X4 Gewicht COP = coefficient of performance gemäß EN 14511, VDE geprüft COP = coefficient of performance gemäß EN 14825, VDE geprüft EER = energy efficency ratio gemäß...
- Seite 11 Baureihe WKM 170 WKM 200 bei A2/W55 kW/Hz/COP 11,55/66/2,40 13,04/66/2,61 bei A-7/W55 kW/Hz/COP 8,37/66/1,84 9,18/66/1,97 Heizleistung / Kompressorfrequenz / COP bei A-7/W34 kW/COP 10,10/3,38 14,40/3,27 bei A2/W30 kW/COP 6,08/4,95 8,83/4,55 bei A7/W27 kW/COP 6,7/ 7,5 8,24/6,26 bei A12/W24 kW/COP 7,49/10,11 9,76/8,82 bei A-10/W35 kW/COP...
- Seite 12 REMKO Serie WKM Baureihe WKM 170 WKM 200 Hydraulischer Anschluss, Vorlauf/Rücklauf AG Zoll (DN) 1 1/4" (32) Rohrdurchmesser Sammelleitung CU-Rohr bauseits zu verwenden pro Wärmepumpe Schallleistungspegel dB(A) 59/62/65 60/63/67 Min./Nenn./Max. Schalldruckpegel LpA dB(A) 37/40/43 38/41/45 Min./Nenn./Max. Tonhaltigkeit dB(A) Abmessungen pro Wärmepumpe (Höhe/Breite/Tiefe)
-
Seite 13: Gerätedaten Wkm 170 Duo / Wkm 200 Duo
2.2 Gerätedaten WKM 170 Duo / WKM 200 Duo Baureihe WKM 170 Duo WKM 200 Duo Funktion Heizen oder Kühlen System Luft/Wasser Wärmepumpenmanager Smart-Control Trinkwasserspeicher emailliert extern Elektrische Zusatzheizung / Nennleistung optional / 9 Trinkwassererwärmung (Umschaltventil) extern Anschluss Öl-/ Gaskessel extern Anzahl Außenmodule Heizleistung (min./max.) - Seite 14 REMKO Serie WKM Baureihe WKM 170 Duo WKM 200 Duo Kältemittel / Grundfüllmenge Außenmodul --/kg / 2 x 2,55 / 2 x 2,60 Spannungsversorgung V/Ph/Hz 400/3~/50 Spannungsversorgung pro elektrisches V/Ph/Hz 400/3~/50 Heizelement (Smart Serv) Spannungsversorgung pro Steuerplatine V/Ph/Hz 230/1~/50 Spannungsversorgung pro Frostschutzhei-...
-
Seite 15: Produktdaten
WKM 130 Energieeffizienzklasse Heizen 35°C/55°C A+++ / A++ Wärmenennleistung P rated 10/8 Raumheizungs-Energieeffizienz hs 35°C/55°C 187/131 186/134 187/132 Beitrag zur jahreszeitbedingten Raumheizungs- energieeffizienz des REMKO Smart-Control Jährlicher Energieverbrauch Q 35°C/55°C 2442/2889 3102/3970 4262/4765 Schallleistungspegel L dB(A) Warmer condition Baureihe WKM 80... - Seite 16 WKM 200 Energieeffizienzklasse Heizen 35°C/55°C A+++ / A++ Wärmenennleistung P rated 12/9 18/14 Raumheizungs-Energieeffizienz hs 35°C/55°C 204/143 186/133 Beitrag zur jahreszeitbedingten Raumheizungs- energieeffizienz des REMKO Smart-Control Jährlicher Energieverbrauch Q 35°C/55°C 4795/5218 7869/8289 Schallleistungspegel L pro Wärmepumpe dB(A) Warmer condition Baureihe...
-
Seite 17: Geräteabmessungen
2.4 Geräteabmessungen WKM 80 Abb. 1: Geräteabmessungen (Alle Maße in mm) WKM 100 / WKM 130 Abb. 2: Geräteabmessungen (Alle Maße in mm) - Seite 18 REMKO Serie WKM WKM 170 / WKM 200 1107,5 128,7 72,2 Abb. 3: Geräteabmessungen (Alle Maße in mm)
-
Seite 19: Schema Kältekreislauf
2.5 Schema Kältekreislauf Abb. 4: Schema Kältekreislauf Kältemitteltrockner 11: Sensor Heißgas/Sensor Sauggas Kältemittel Schauglas 12: Hochdruckschalter 45 bar elektr. Expansionsventil 13: 4-Wege-Umschaltventil Sensor Luftansaug Lamellenwärmetauscher 14: Sicherheitsventil Ventilator Lamellenwärmetauscher 15: Sensor Wasseraustritt/Vorlauf Wärmepumpe Sensor Luftaustritt Lamellenwärmetauscher 16: Smart Serv 6 kW Sensor Kältemittel Saugseite 17: Handentlüfter Niederdruckschalter... -
Seite 20: Einsatzgrenzen Wärmepumpe Im Monovalenten Betrieb
REMKO Serie WKM 2.6 Einsatzgrenzen Wärmepumpe im monovalenten Betrieb WKM 80-130 -7; 60 -15; 55 -20; 50 -20; 24 Abb. 5: Einsatzgrenzen A: Außentemperatur [°C] B: Heizwasser-Vorlauftemperatur [°C] Außentemperatur [°C] Vorlauftemperatur [°C] WKM 170-200 -7; 61 -15; 55 -20; 50 -20;... -
Seite 21: Pumpenkennlinien Und Druckverluste Ladepumpe
2.7 Pumpenkennlinien und Druckverluste Ladepumpe Abb. 7: Leistungsbereich der Grundfos UPMXL 25-125 p: Leistungsaufnahme [kPa] Q: Anforderung [l/s bzw. m /h ] H: Förderhöhe [m] Externe Steuerung via Analog-In PWM-Signal. Die Toleranzen jeder Kurve sind gemäß EN 1151-1:2006 Stufe Wirkleistungsaufnahme [W] Stromaufnahme [A] Motorschutz min. - Seite 22 Nennvolumenströme nach DIN EN 14511, für eine effiziente und sichere Betriebsweise den Nominalwert nicht unterschreiten Restförderhöhe mit Pumpen gemäß Zubehör (ohne Druckverlust des 3-Wege-Umschaltventils REMKO Umschaltventil DN 25 Die Rohrdimensionen von der Wärmepumpe bis zum Anschluss bauseitige Hydraulik müssen gemäß dem Auslegungs-Volumenstrom ausgelegt werden.
-
Seite 23: Gesamt-Schallleistungspegel
2.8 Gesamt-Schallleistungspegel WKM 80 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1600 3150... - Seite 24 REMKO Serie WKM WKM 100 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3...
- Seite 25 WKM 130 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1600 3150...
- Seite 26 REMKO Serie WKM WKM 170 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3...
- Seite 27 WKM 200 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1 2 3 1600 3150...
-
Seite 28: Kennlinien
REMKO Serie WKM 2.9 Kennlinien Heizleistung WKM bei Vorlauftemperatur 35 °C 20,0 WKM 200 18,0 n-max WKM 170 16,0 n-max 14,0 12,0 WKM 130 n-max 10,0 WKM 100 n-max WKM 80 n-max Abb. 13: Heizleistung bei Vorlauftemperatur 35 °C A: Außentemperatur [°C] Nennfrequenz WKM 80-100 = 79 Hz B: Heizleistung/Gesamtwärmelast [kW]... - Seite 29 Heizleistung WKM bei Vorlauftemperatur 55 °C 20,0 18,0 WKM 200 n-max 16,0 WKM 170 14,0 n-max 12,0 WKM 130 10,0 n-max WKM 100 n-max WKM 80 n-max Abb. 15: Heizleistung bei Vorlauftemperatur 55 °C A: Außentemperatur [°C] Nennfrequenz WKM 80-100 = 79 Hz B: Heizleistung/Gesamtwärmelast [kW] Nennfrequenz WKM 130-200 = 66 Hz COP WKM 80 bei Vorlauftemperatur 35 °C, 45 °C und 55 °C...
- Seite 30 REMKO Serie WKM COP WKM 100 bei Vorlauftemperatur 35 °C, 45 °C und 55 °C 35° C 45° C 55° C Abb. 17: COP bei Vorlauftemperatur 35 °C, 45 °C und 55 °C A: Außentemperatur [°C] E: Vorlauftemperatur [°C] D: COP [-] COP WKM 130 bei Vorlauftemperatur 35 °C, 45 °C und 55 °C...
- Seite 31 COP WKM 170 bei Vorlauftemperatur 35 °C, 45 °C und 55 °C 35° C 45° C 55° C Abb. 19: COP bei Vorlauftemperatur 35 °C, 45 °C und 55 °C A: Außentemperatur [°C] E: Vorlauftemperatur [°C] D: COP [-] COP WKM 200 bei Vorlauftemperatur 35 °C, 45 °C und 55 °C 35°...
-
Seite 32: Gerätebeschreibung
REMKO Serie WKM Gerätebeschreibung Funktion der Wärmepumpe Eine Wärmepumpe ist ein Gerät, das über ein Beschreibung Arbeitsmedium Umgebungswärme bei geringen Die Serie WKM ist eine Monoblock-Wärmepumpe Temperaturen aufnimmt und dorthin transportiert, bei der kältetechnischen Komponenten in einem wo sie sinnvoll zum Heizen genutzt werden kann. - Seite 33 Auslegung Auslegungsbeispiel Für die Auslegung und Dimensionierung einer Hei- Für ein Auslegungsbeispiel wurde ein Wohnhaus zungsanlage ist eine genaue Berechnung der mit 150 m Wohnfläche und einem Wärmebedarf Heizlast des Gebäudes nach EN 12831 erforder- von ca. 40 W/m gewählt. Es wohnen fünf Per- lich.
- Seite 34 Norm-Außentemperatur Bivalenzpunkt - 3 °C Abb. 22: Heizleistungsdiagramm der Wärmepumpe WKM Monobloc Wärmepumpe Die REMKO Inverter-Wärmepumpe ist über was- serführende Leitungen mit dem Haus verbunden. Die wasserführenden Leitungen müssen frostsi- cher verlegt werden. Ist das aus baulicher Sicht nicht möglich sind andere Maßnahmen zur frostsi-...
- Seite 35 Kühlleistung zu erreichen und an schwülen Sommertagen den Raum auch zu entfeuchten. Entsprechende Geräte der Serien KWD, KWK und WLT-S finden Sie auf unserer Internetseite: "www.remko.de". Darüber hinaus ist keine Taupunktüberwachung erforder- lich. Der Behaglichkeitsbereich im Bild unten verdeut- licht, welche Werte für Temperatur und Luftfeuch-...
-
Seite 36: Montage
REMKO Serie WKM Montage 4.1 Systemaufbau Systemaufbau WKM 80-130 A: Außenmodul Steuerleitung (Kommunikation abgeschirmt) B: Speicher (Serie KWS) Vorlauf/Rücklauf Außenmodul C: Smart-Control Touch (230 V) Vorlauf/Rücklauf Heizkreise D: Außenfühler Warmwasseranschluss E: Zirkulationspumpe (230 V) Kaltwasseranschluss Heizkreispumpe (ungemischt, 230 V, PWM) - Seite 37 Systemaufbau WKM 170-200 A: Außenmodul Netzzuleitung Rohrbegleitheizung (230 V) B: Speicher (Serie MPS) Steuerleitung (Kommunikation abgeschirmt) C: Smart-Control Touch (230 V) Vorlauf/Rücklauf Außenmodul D: Außenfühler Vorlauf/Rücklauf Heizkreise E: Zirkulationspumpe (230 V) Warmwasseranschluss Heizkreispumpe (ungemischt, 230 V, PWM) Kaltwasseranschluss G: Heizkreispumpe (gemischt, 230 V, PWM) Kondensatablauf H: Frischwasserstation (230 V) 10: Bewehrtes Streifenfundament...
- Seite 38 REMKO Serie WKM Systemaufbau WKM 170-200 Duo A1: Außenmodul 1 Netzzuleitung Inverter (400 V) A2: Außenmodul 2 Netzzuleitung Rohrbegleitheizung (230 V) Speicher (Serie MPS) Steuerleitung (Kommunikation abgeschirmt) Smart-Control Touch (230 V) Vorlauf/Rücklauf Außenmodul Außenfühler Vorlauf/Rücklauf Heizkreise Zirkulationspumpe (230 V) Warmwasseranschluss...
-
Seite 39: Allgemeine Montagehinweise
4.2 Allgemeine Montagehinweise Wanddurchbruch Es muss ein Wanddurchbruch von ca. 200 mm Durchmesser und 10 mm Gefälle von Innen GEFAHR! nach Außen erstellt werden. Um Beschädigungen zu vermeiden, sollte der Sämtliche elektrische Installationen sind von Durchbruch innen ausgepolstert oder z.B. mit Fachunternehmen auszuführen! einem PVC-Rohr ausgekleidet werden (siehe Abbildung). -
Seite 40: Aufstellung Und Montage Der Wärmepumpe
(www.waermepumpe.de/ siert werden (Abb. 26). Bei der Montage sind schallrechner/). Schneegrenzen zu beachten (Abb. 27). REMKO empfehlt das Gerät immer auf Schwingungsdämpfern zu stellen. Die Schwin- gungsdämpfer verhindern Vibrationsübertra- gungen auf den Boden oder auf das Mauer- werk. - Seite 41 Beurteilungspegel nach TA-Lärm Immissionsort tags in dB(A) nachts in dB(A) Industriegebiete Gewerbegebiete Kerngebiete, Dorfgebiete und Mischgebiete Allgemeine Wohngebiete und Kleinsiedlungsgebiete Reine Wohngebiete Kurgebiete, Krankenhäuser und Pflegeanstalten Einzelne kurzzeitige Geräuschspitzen dürfen die Immissionswerte am Tage um nicht mehr als 30 dB(A) und in der Nacht um nicht mehr als 20 dB(A) überschreiten.
-
Seite 42: Mindestabstände Bei Aufstellung Einer Wärmepumpe
REMKO Serie WKM Mindestabstände bei Aufstellung Mindestabstände bei Aufstellung einer Wärmepumpe mehrerer Wärmepumpen >= 250 >= 600 >= 600 >= 600 >= 600 >= 1000 >= 1000 Abb. 28: Mindestabstände bei Aufstellung einer Wärmepumpe in mm 1: Vor einer Wand, Luftausblas frei nach vorne;... - Seite 43 Kondensatanschluss und gesicherte Ableitung Abb. 31: Bemaßung des Streifenfundaments (Draufsicht) Die Bezeichnungen 1,5,8 und 10 ersehen Sie bitte der Legende der Bemaßung des Streifenfundaments (alle Maße in mm) WKM 100 -WKM WKM 100 -WKM Maß WKM 80 200 Duo Abb. 30: Kondensatableitung, Versickerung von Kondensat und Streifenfundament (Schnitt) Außenmodul Bodenkonsole...
-
Seite 44: Rohrbegleitheizung
REMKO Serie WKM Kondensatsanschluss Frostschutzheizung Auf Grund der Taupunktunterschreitung am Lamel- Die Frostschutzheizung dient zur Temperierung lenverdampfer kommt es während des Heizbe- des Innenraumes des Hydraulikmoduls. Damit soll triebes zur Kondensatbildung. im Störfall als letzter Schritt ein Einfrieren des Mediums und damit Defekten durch Frost vorge- Das Kondenswasser muss über ein Kondensatrohr... -
Seite 45: Installation
Der Rohrquerschnitt von Vorlauf- und Rück- Aktuelle Schemata für die hydraulische Einbin- laufanschluss der Wärmepumpe darf bis zum dung stehen im Internet auf www.remko.de Anschluss an einen Pufferspeicher nicht verrin- gert werden. An geeigneten Stellen müssen Entlüftungsven- tile und Entleerungshähne vorgesehen werden. - Seite 46 REMKO Serie WKM Systemaufbau mit Kombipufferspeicher KWS Funktionen: Heizen/Kühlen und Warmwasser, Betriebsart: monoenergetisch Dieses Hydraulikschema dient lediglich als Planungshilfe, die bauseitige Hydraulik ist durch den Installateur zu planen und auszulegen! A: Außenmodul/Wärmepumpe 1: Warmwasser B: Speicher 2: Kaltwasser C: Smart-Control Touch 3: Ungemischter Kreis D: Außenfühler...
- Seite 47 Systemaufbau mit Multifunktionsspeicher MPS Funktionen: Heizen/Kühlen und Warmwasser, Betriebsart: monoenergetisch Dieses Hydraulikschema dient lediglich als Planungshilfe, die bauseitige Hydraulik ist durch den Installateur zu planen und auszulegen! A: Außenmodul/Wärmepumpe 1: Kaltwasser B: Speicher 2: Warmwasser C: Smart-Control Touch 3: Ungemischter Kreis D: Außenfühler 4: Gemischter Kreis Die Wärmepumpenmodelle WKM sind ideal für den Einsatz in Neubauten oder in Bestandsgebäuden wenn...
-
Seite 48: Elektrischer Anschluss
REMKO Serie WKM 5.2 Elektrischer Anschluss 5.3 Wasserbehandlung Wichtige Hinweise Wenn die metallischen Werkstoffe einer Heizan- lage korrodieren, ist stets Sauerstoff im Spiel. Auch der pH-Wert und der Salzgehalt spielen dabei eine tragende Rolle. Wer als Installateur seinen Kunden eine nicht durch Sauerstoff-Korrosion gefährdete Warmwasser-Heizungsanlage - ohne Einsatz von Informationen zu den elektrischen Anschlüssen,... - Seite 49 0,5 mg/l toleriert werden. HINWEIS! Wärmepumpenanlagen und Komponenten der Firma REMKO müssen mit VE-Wasser (vollentsalzt) befüllt und betrieben werden. Zusätzlich empfehlen wir den von uns angebotenen Heizungsvollschutz zu verwenden. Bei Anlagen die zur Kühlung verwendet werden sollte der Vollschutz mit Glykol verwendet werden.
-
Seite 50: Befüllung Der Heizungsanlage Mit Vollentsalztem Wasser
REMKO Serie WKM Befüllung der Heizungsanlage mit vollentsalztem Wasser Erstbefüllung 2. Jahr 3. Jahr 4. Jahr Befüllt am Anlagenvolumen [Liter] °dH-Wert pH-Wert Leitfähigkeit [µS/cm] Konditioniermittel (Name und Menge) Molybdängehalt [mg/l] Unterschrift i n i e 2 0 3 5 Ihr Heizungsfachbetrieb:... -
Seite 51: Notheizbetrieb
"deaktiviert" geändert werden. Dies ist nur in der Bestätigen Sie dann die Änderung mit "OK". Expertenebene möglich. Berühren Sie Sie hierzu auf dem Display das REMKO-Logo rechts oben. Systemkonfiguration Nach dem Sie die Expertenebene durch Berühren des REMKO-Logos aktiviert haben wird ein Pass- ¯... -
Seite 52: Inbetriebnahme
Volumenvergrößerung empfohlen. Dieser sprechend zu dokumentieren. kann als Reihenpuffer im Rücklauf oder als hydraulische Weiche eingebunden werden. Dafür kann der Pufferspeicher der Serie KPS von REMKO geliefert werden. HINWEIS! Die bauseitige Spannungsversorgung jedes Wärmepumpenmoduls muss 24 Stunden vor der technischen Geräteübergabe eingeschaltet... - Seite 53 Nachdem alle Bauteile angeschlossen und geprüft Abschließende Maßnahmen wurden, kann die Anlage in Betrieb genommen Stellen Sie die Solltemperatur mittels des werden. Zur Sicherstellung der ordnungsgemäßen Smart-Control Touch auf den gewünschten Funktionen ist vor der Übergabe an den Betreiber Wert ein. eine Funktionskontrolle durchzuführen, um eventu- Montieren Sie alle demontierten Teile.
-
Seite 54: Funktion Display
Zubehör erhältlichen Zusatzsoftware möglich. HINWEIS! In die Expertenebene gelangen Sie indem Sie das REMKO-Logo in der oberen rechten Ecke des Dis- Vor der Inbetriebnahme muss das gesamte plays berühren. Nach Eingabe des Passworts System inklusive Warmwasserspeicher gefüllt (0321) über die +/- Kombination und durch... -
Seite 55: Vorübergehende Außerbetriebnahme
Vorübergehende Außerbetriebnahme Soll die Heizungsanlage während einer längeren Zeit (z.B. Urlaub) nicht heizen, darf die Anlage dennoch nicht spannungslos geschaltet werden! Während der vorübergehenden Außerbetrieb- nahme muss die Anlage für Heizen in die Betriebsart „Standby“ und für Warmwasser in die Betriebsart "Aus" versetzt werden. Es können für die Dauer einer Abwesenheit Heizzeiten programmiert werden. -
Seite 56: Störungsbeseitigung Und Kundendienst
REMKO Serie WKM Störungsbeseitigung und Kundendienst Allgemeine Fehlersuche Das Gerät wurde unter Einsatz modernster Fertigungsmethoden hergestellt und mehrfach auf seine ein- wandfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so ist das Gerät nach untersteh- ender Liste zu überprüfen. Wenn alle Funktionskontrollen durchgeführt wurden und das Gerät immer noch nicht einwandfrei arbeitet, muss der zuständige Fachhändler benachrichtigt werden. -
Seite 57: Pflege Und Wartung
Pflege und Wartung Die regelmäßige Pflege und Wartung gewähr- leisten einen störungsfreien Betrieb und eine lange Lebensdauer der Wärmepumpenanlage. Der Abschluss eines Wartungsvertrags mit jährlichem Wartungsintervall mit einer entspre- chenden Fachfirma ist für die eventuell gesetz- lich vorgeschriebene Dichtheitsprüfung erfor- derlich. -
Seite 58: Gerätedarstellung Und Ersatzteile
REMKO Serie WKM Gerätedarstellung und Ersatzteile 10.1 Gerätedarstellung WKM 80 Abb. 35: Explosionszeichnung... -
Seite 59: Ersatzteile Wkm 80
10.2 Ersatzteile WKM 80 Bezeichnung Temperatursensor Verdampfer Bezeichnung Sensor TA Luftansaug Kompressor Sensor Wassereintrittstemperatur Plattenwärmetauscher Sensor Wasseraustrittstemperatur Umwälzpumpe Außen-Temperatursensor Umwälzpumpe Alternativ 1 Sensor Heißgas Umwälzpumpe Alternativ 2 Aluminiumfolien-Heizung Flüssigkeitssammler Sensor Wärmetauscher Elektr.Expasionsventil Schutzgitter Seite EEV-Spule Schutzgitter Luftansaug 4-Wege-Ventil Geräteboden/Kondensatwanne 4-Wege-Ventilspule Seitenblech rechts Druckaufnehmer Niederdruck Seitenblech hinten... -
Seite 60: Gerätedarstellung Wkm 100
REMKO Serie WKM 10.3 Gerätedarstellung WKM 100 Abb. 36: Explosionszeichnung... -
Seite 61: Ersatzteile Wkm 100
10.4 Ersatzteile WKM 100 Bezeichnung Temperatursensor Verdampfer Bezeichnung Sensor TA Luftansaug Kompressor Sensor Wassereintrittstemperatur Plattenwärmetauscher Sensor Wasseraustrittstemperatur Umwälzpumpe Außen-Temperatursensor Umwälzpumpe Alternativ 1 Sensor Heißgas Umwälzpumpe Alternativ 2 Aluminiumfolien-Heizung Flüssigkeitssammler Sensor Wärmetauscher Elektr.Expasionsventil Schutzgitter Seite EEV-Spule Schutzgitter Luftansaug 4-Wege-Ventil Geräteboden/Kondensatwanne 4-Wege-Ventilspule Seitenblech rechts Druckaufnehmer Niederdruck Seitenblech hinten... -
Seite 62: Gerätedarstellung Wkm 130
REMKO Serie WKM 10.5 Gerätedarstellung WKM 130 Abb. 37: Explosionszeichnung... -
Seite 63: Ersatzteile Wkm 130
10.6 Ersatzteile WKM 130 Bezeichnung Temperatursensor Verdampfer Bezeichnung Sensor TA Luftansaug Kompressor Sensor Wassereintrittstemperatur Plattenwärmetauscher Sensor Wasseraustrittstemperatur Umwälzpumpe Außen-Temperatursensor Umwälzpumpe Alternativ 1 Sensor Heißgas Umwälzpumpe Alternativ 2 Aluminiumfolien-Heizung Flüssigkeitssammler Sensor Wärmetauscher Elektr.Expasionsventil Schutzgitter Seite EEV-Spule Schutzgitter Luftansaug 4-Wege-Ventil Geräteboden/Kondensatwanne 4-Wege-Ventilspule Seitenblech rechts Druckaufnehmer Niederdruck Seitenblech hinten... -
Seite 64: Gerätedarstellung Wkm 170 / Wkm 170 Duo
REMKO Serie WKM 10.7 Gerätedarstellung WKM 170 / WKM 170 Duo Abb. 38: Explosionszeichnung... -
Seite 65: Ersatzteile Wkm 170 / Wkm 170 Duo
10.8 Ersatzteile Bezeichnung WKM 170 / WKM 170 Duo Heizung Lamellen-Wärmetauscher Aluminiumfolien-Heizung Bezeichnung Sensor Heißgas Ventilatorflügel Sensor Wärmetauscher Ventilatormotor Sensor Verflüssiger Kompressor Sensor Verdampfer Flüssigkeitssammler Außen-Temperatursensor Plattenwärmetauscher Sensor Wassereintrittstemperatur Elektrische Heizung Sensor Wasseraustrittstemperatur 4-Wege-Ventil Sensor Frostschutz 4-Wege-Ventilspule Schutzgitter Seite Elektr.Expasionsventil Schutzgitter Luftansaug EEV-Spule Geräteboden/Kondensatwanne... -
Seite 66: Gerätedarstellung Wkm 200 / Wkm 200 Duo
REMKO Serie WKM 10.9 Gerätedarstellung WKM 200 / WKM 200 Duo Abb. 39: Explosionszeichnung... -
Seite 67: Ersatzteile Wkm 200 / Wkm 200 Duo
10.10 Ersatzteile Bezeichnung WKM 200 / WKM 200 Duo Sensor Wasseraustrittstemperatur Sensor Frostschutz Bezeichnung Schutzgitter Seite Ventilatorflügel Schutzgitter Luftansaug Ventilatormotor Geräteboden/Kondensatwanne Kompressor Seitenblech rechts Flüssigkeitssammler Seitenblech hinten Plattenwärmetauscher Deckblech Elektrische Heizung Gehäusestütze hinten links 4-Wege-Ventil Halterung für Lüftermotor 4-Wege-Ventilspule Ventilatorblech graphit Elektr.Expasionsventil Frontblech EEV-Spule... -
Seite 68: Begriffe Allgemein
REMKO Serie WKM Begriffe allgemein EVU-Abschaltung Von den Energieversorgungsunternehmen (EVU) Abtauung werden für die Nutzung von Wärmepumpen Son- Ab Außentemperaturen unter 5° C kann sich Eis dertarife angeboten. Die Sondertarife sind i. d. R. am Verdampfer von Luft/Wasser-Wärmepumpen mit Sperrzeiten verbunden. dabei dürfen gesetzlich bilden. - Seite 69 Jahresarbeitszahl Monoenergetischer Betrieb Das Verhältnis der von der Wärmepumpenanlage Die Wärmpumpe deckt einen Großteil der benö- abgegebenen Wärmemenge zu der in einem Jahr tigten Wärmeleistung ab. An wenigen Tagen zugeführten elektrischen Energie entspricht der ergänzt bei tiefen Außentemperaturen ein elektri- Jahresarbeitszahl.
- Seite 70 REMKO Serie WKM Splitgerät Bauform, bei der ein Geräteteil außerhalb und der andere innerhalb des Gebäudes aufgestellt ist. Die Einheiten sind durch kältemittelführende Rohre miteinander verbunden. Verdampfer Wärmeaustauscher einer kältetechnischen Anlage, der durch Verdampfen eines Arbeitsmediums seiner Umgebung (zum Beispiel Außenluft) Wär- meenergie bei niedriger Temperatur entzieht.
-
Seite 71: Index
Index Lüftungswärmebedarf ....33 Luftwechselzahl ......33 Aufstellung Wärmepumpe . -
