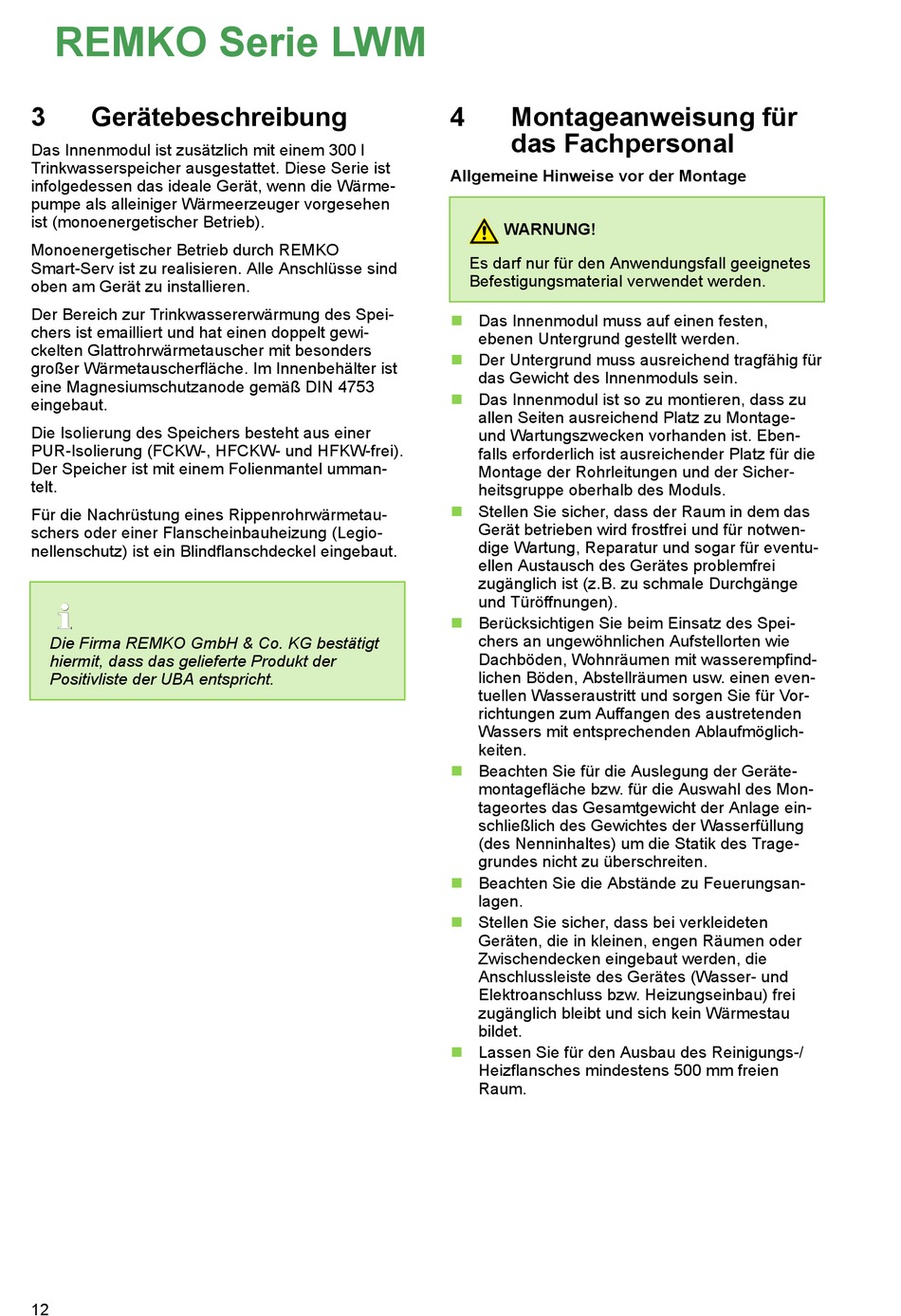

REMKO Serie LWM
3 Gerätebeschreibung
Das Innenmodul ist zusätzlich mit einem 300 l
Trinkwasserspeicher ausgestattet. Diese Serie ist
infolgedessen das ideale Gerät, wenn die Wärme-
pumpe als alleiniger Wärmeerzeuger vorgesehen
ist (monoenergetischer Betrieb).
Monoenergetischer Betrieb durch REMKO
Smart-Serv ist zu realisieren. Alle Anschlüsse sind
oben am Gerät zu installieren.
Der Bereich zur Trinkwassererwärmung des Spei-
chers ist emailliert und hat einen doppelt gewi-
ckelten Glattrohrwärmetauscher mit besonders
großer Wärmetauscherfläche. Im Innenbehälter ist
eine Magnesiumschutzanode gemäß DIN 4753
eingebaut.
Die Isolierung des Speichers besteht aus einer
PUR-Isolierung (FCKW-, HFCKW- und HFKW-frei).
Der Speicher ist mit einem Folienmantel umman-
telt.
Für die Nachrüstung eines Rippenrohrwärmetau-
schers oder einer Flanscheinbauheizung (Legio-
nellenschutz) ist ein Blindflanschdeckel eingebaut.
Die Firma REMKO GmbH & Co. KG bestätigt
hiermit, dass das gelieferte Produkt der
Positivliste der UBA entspricht.
12
4 Montageanweisung für
das Fachpersonal
Allgemeine Hinweise vor der Montage
WARNUNG!
Es darf nur für den Anwendungsfall geeignetes
Befestigungsmaterial verwendet werden.
n Das Innenmodul muss auf einen festen,
ebenen Untergrund gestellt werden.
n Der Untergrund muss ausreichend tragfähig für
das Gewicht des Innenmoduls sein.
Das Innenmodul ist so zu montieren, dass zu
n
allen Seiten ausreichend Platz zu Montage-
und Wartungszwecken vorhanden ist. Eben-
falls erforderlich ist ausreichender Platz für die
Montage der Rohrleitungen und der Sicher-
heitsgruppe oberhalb des Moduls.
Stellen Sie sicher, dass der Raum in dem das
n
Gerät betrieben wird frostfrei und für notwen-
dige Wartung, Reparatur und sogar für eventu-
ellen Austausch des Gerätes problemfrei
zugänglich ist (z.B. zu schmale Durchgänge
und Türöffnungen).
n Berücksichtigen Sie beim Einsatz des Spei-
chers an ungewöhnlichen Aufstellorten wie
Dachböden, Wohnräumen mit wasserempfind-
lichen Böden, Abstellräumen usw. einen even-
tuellen Wasseraustritt und sorgen Sie für Vor-
richtungen zum Auffangen des austretenden
Wassers mit entsprechenden Ablaufmöglich-
keiten.
Beachten Sie für die Auslegung der Geräte-
n
montagefläche bzw. für die Auswahl des Mon-
tageortes das Gesamtgewicht der Anlage ein-
schließlich des Gewichtes der Wasserfüllung
(des Nenninhaltes) um die Statik des Trage-
grundes nicht zu überschreiten.
Beachten Sie die Abstände zu Feuerungsan-
n
lagen.
n Stellen Sie sicher, dass bei verkleideten
Geräten, die in kleinen, engen Räumen oder
Zwischendecken eingebaut werden, die
Anschlussleiste des Gerätes (Wasser- und
Elektroanschluss bzw. Heizungseinbau) frei
zugänglich bleibt und sich kein Wärmestau
bildet.
n Lassen Sie für den Ausbau des Reinigungs-/
Heizflansches mindestens 500 mm freien
Raum.
