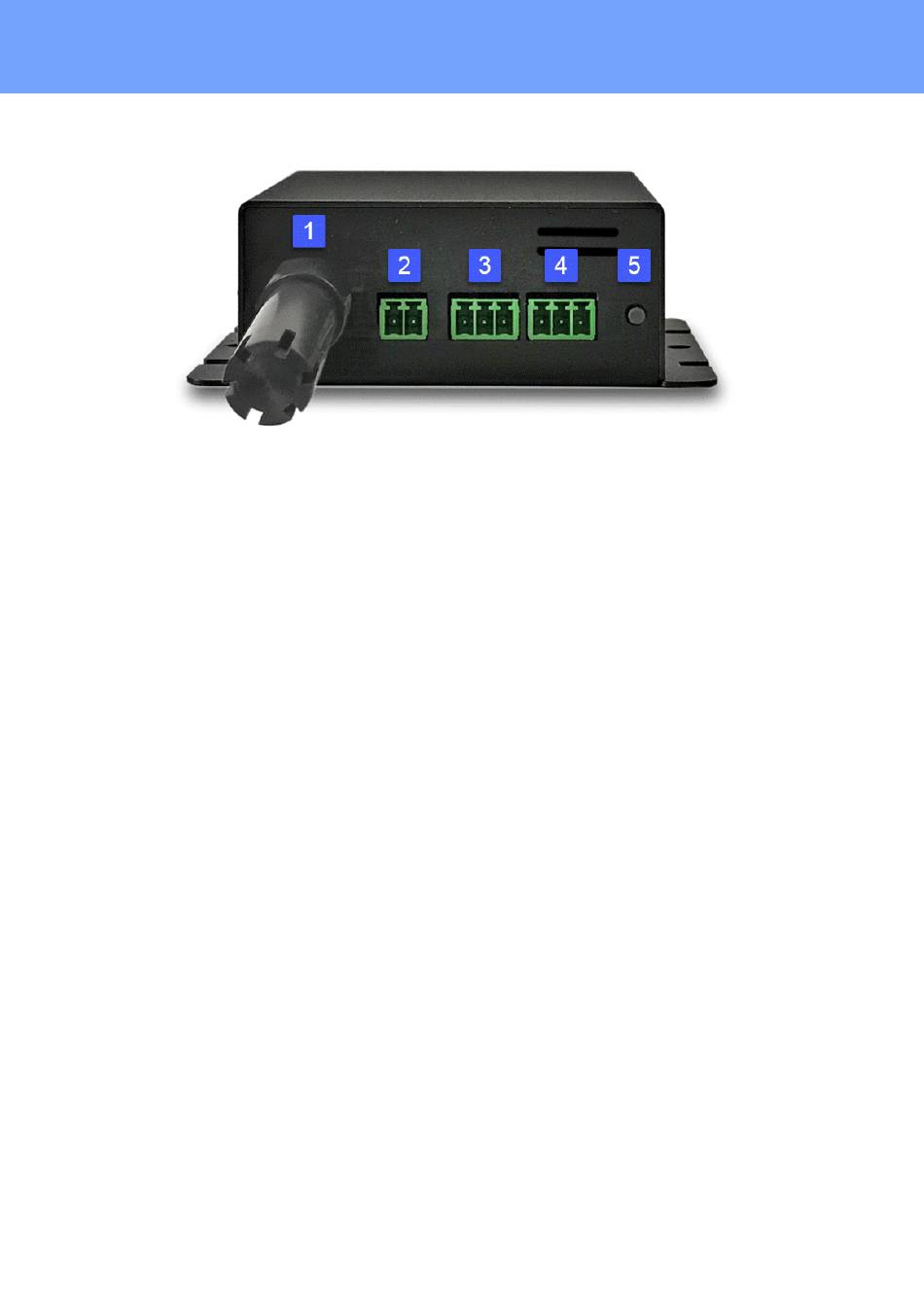

Gerätebeschreibung
1. Gehäuse für integrierten Sensor
2. Eingang (Pwr2) für Spannungsversorgung 12 V DC, 1 A (nur ESB 7214)
3. Passiver Signaleingang (nur ESB 7214)
4. Potenzialfreier Relaisausgang (nur ESB 7214)
5. Select Taster
Spannungsversorgung
Besitzt das Gerät PoE oder einen zweiten Eingang für die Versorgungsspannung, so
können alle Spannungsquellen gleichzeitig verbunden werden. Damit wird in der Span-
nungsversorgung Redundanz ermöglicht.
Inbetriebnahme
· Verbinden Sie das Gerät (Pwr1 oder Pwr2) mit dem Steckernetzteil (12 V DC, 1 A).
· Optional verbinden Sie das Gerät mit einem zweiten Steckernetzteil (12 V DC, 1 A).
· Stecken Sie das Netzwerkkabel in die Ethernetbuchse (RJ45).
· Stecken Sie die optionalen externen Sensoren in die Anschlüsse.
· Verbinden Sie die Signaleingänge und Relaisausgänge mit kompatiblen Geräten.
1.4.1
Anschlussbelegung
Die Anschlussbelegung der Klemmen ist auf der Gehäuseoberfläche aufgedruckt:
9
Expert Sensor Box 7213/7214
