Gerätebeschreibung
Klemme
Verhalten Eingänge
Eingang
offen
geschlossen
Spannung
< 0.9 V
> 2.4 V
sonst
Event-Nachrichten werden bei einem Logikwechsel generiert. In der Sensor-Konfi-
guration kann die Logik invertiert werden. Damit bei geschlossenem Eingang ein
"High" erscheint, ist als Fabdefault die Logik als invertiert konfiguriert. In Protokollen
mit numerischen Werten (z.B. SNMP oder ModbusTCP) gilt eine "1" als High, und eine
"0" als Low.

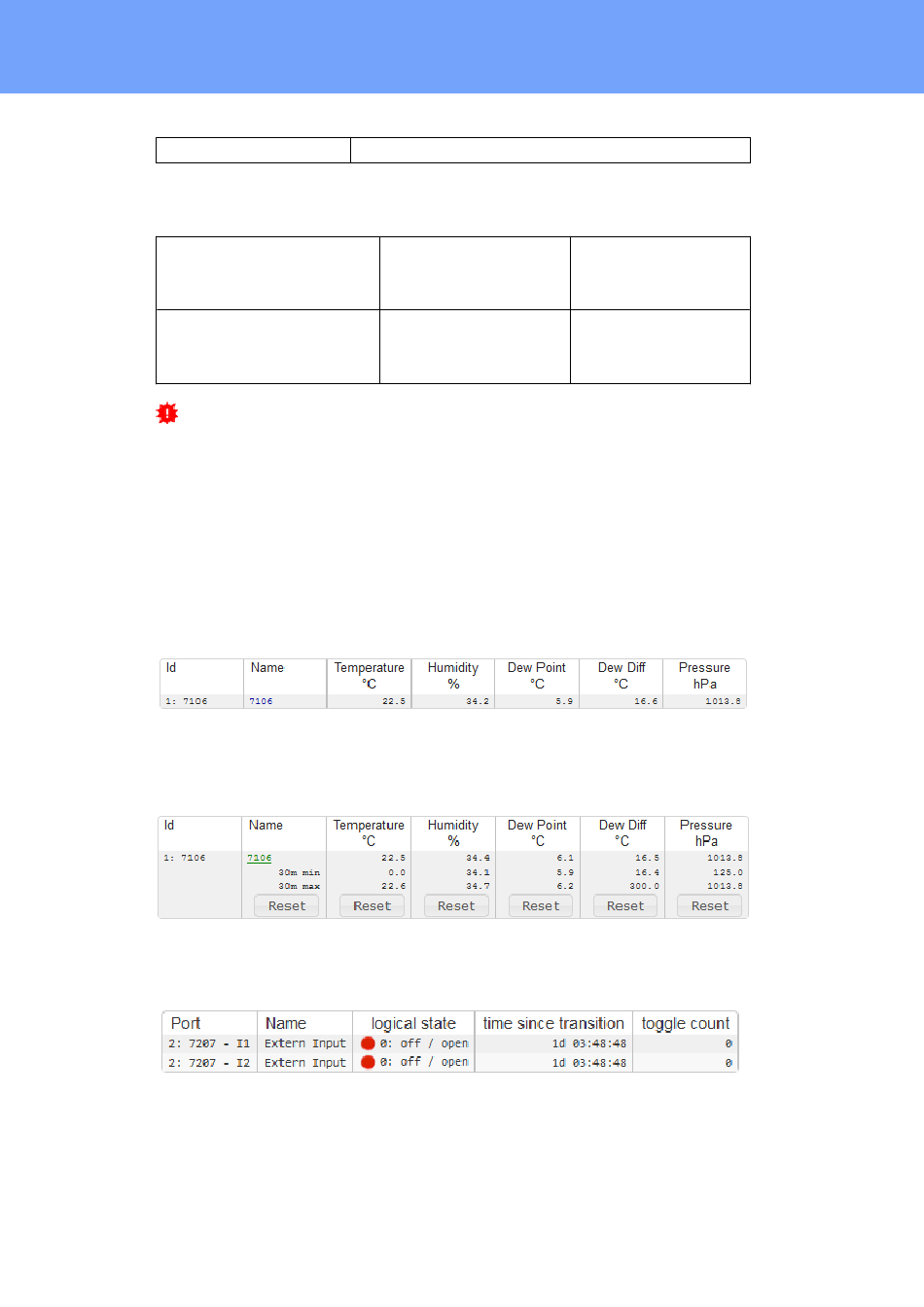

Sensor im Webinterface
Die Sensoren werden nach dem Anschließen automatisch erkannt. Die grüne LED an
dem RJ45 Sensoranschluss leuchtet dann dauerhaft. Auf der "Control Panel" Websei-
te werden die Sensorwerte direkt angezeigt:
Ein Klick auf den Link in der "Name" Spalte klappt die Anzeige der Min und Max Werte
auf. Die Werte in einer Spalte können über den "Reset" Knopf zurückgesetzt werden.
Der "Reset" Knopf in der Namensspalte löscht alle gespeicherten Min und Max Werte.
Sind externe Sensoren mit Inputs angeschlossen, werden auch diese auf der "Control
Panel" Webseite hinzugefügt:
1.7.1
Kalibrierung
Ab dieser Firmware Version ist es möglich für interne Sensoren (Expert Sensor Box)
oder externe Sensoren einen Werte-Offset im Sensor zu speichern. Dieser Offset ist
Expert Sensor Box 7213/7214
3-polig, AK1550/3-3.5-GRÜN
Logik
High / on / closed
Low / off / open
Low / off / open
High / on / closed
undefiniert
Logik invertiert
(Fabdefault)
Low / off / open
High / on / closed
High / on / closed
Low / off / open
undefiniert
