3

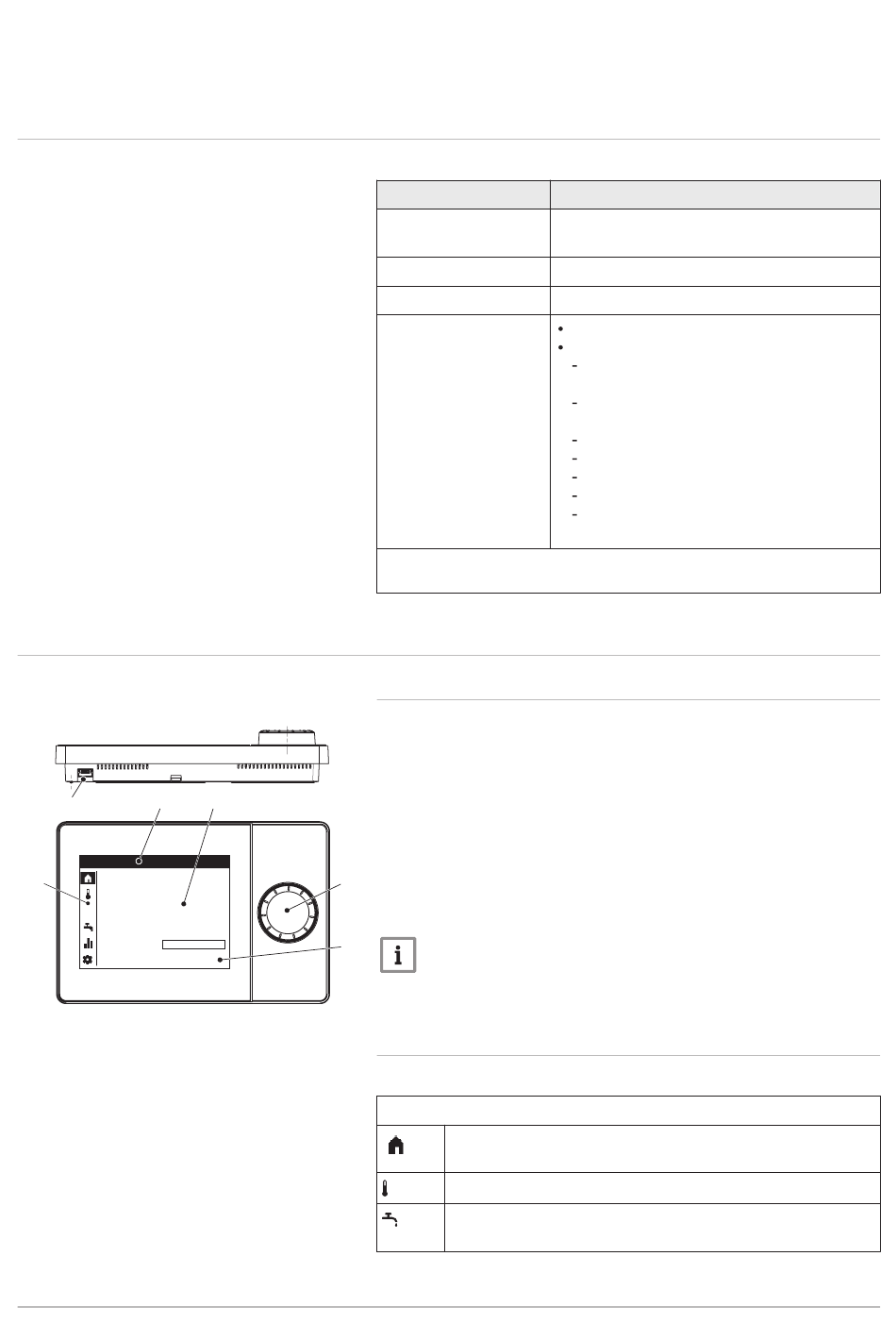

Produktbeschreibung

3.1

Produktinformation

3.2

Beschreibung des Schaltfelds

6
4
BRÖTJE
3
Vorlauftemp 35°C
Rücklauftemp 33°C
Aussentemperatur 18°C
Trinkwassertemp 1 55°C
Anlage Automatik
7676898 - 01 - 28032017
5
14:32
1
2
RA-0000940
Das Raumgerät RGP verfügt über folgende Merkmale:
Eigenschaft
LCD
Montage
Anschluss
Bedienfunktion
(1)
(1) Abhängig vom angeschlossenen Regler teilweise nicht alle Funktionen verfüg-
bar.
3.2.1

Bedienelemente

1 Bedienknopf
2 Display
3 Navigationsleiste
4 Statusleiste
5 Arbeitsbereich
6 USB-Anschluss für Service-Tool
Das Raumgerät RGP wird mit dem Bedienknopf bedient.
Die Anzeige ist strukturiert in eine Navigationsleiste, eine Statusleiste und
den Arbeitsbereich.
Hinweis:
Im Ruhezustand wird die aktuelle Raumtemperatur angezeigt.
3.2.2

Anzeigen

In der Navigationsleiste (links, vertikal) finden Sie folgende Symbole:
Endbenutzer- und Expertenansicht:
Startseite: Status der Anlage. Zugriff auf den Anlagenschalter
(bzw. Zonenschalter).
Themenseite Temperatur. Zugriff auf Heizen und Kühlen.
Themenseite Trinkwarm wasser. Zugriff auf die Warm wasser-Be-
reitung.
RGP
3.8", monochromes Display, 320 x 240 Punkte,
weisse Hintergrundbeleuchtung
Wand
Schraubklem me
Bedienknopf zur Eingabe
Bedienfunktionen:
Selbsterklärende Bedienung für Heizen,
Kühlen und Trinkwarm wasser
Eigene Ansichten für Endbenutzer und In-
stallateur/Service
Inbetriebnahme-Assistent
Anlagenschalter/Schnellzugriff
Energietrendanzeige
Übersichtliches Infomenü
Zeitschaltprogram m mit Grafikunterstüt-
zung
Raumgerät RGP
3 Produktbeschreibung
7
