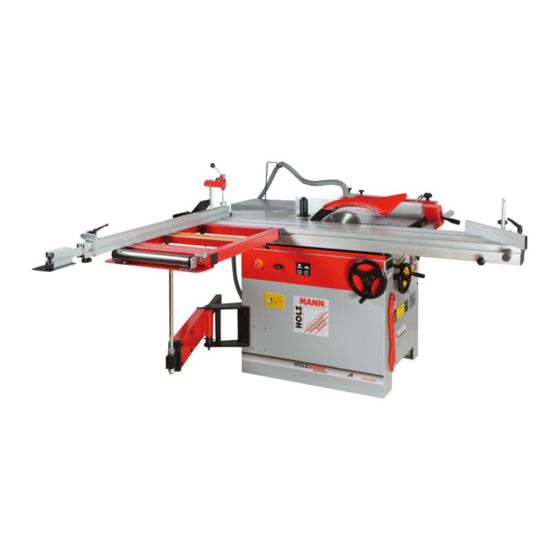

Holzmann K5 315VF-2000 Originalbetriebsanleitung
  1. Anleitungen
  2. Marken
  3. Holzmann Anleitungen
  4. Werkzeuge
  5. K5 315VF-2000
  6. Originalbetriebsanleitung

Holzmann K5 315VF-2000 Originalbetriebsanleitung

5-fach kombination
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

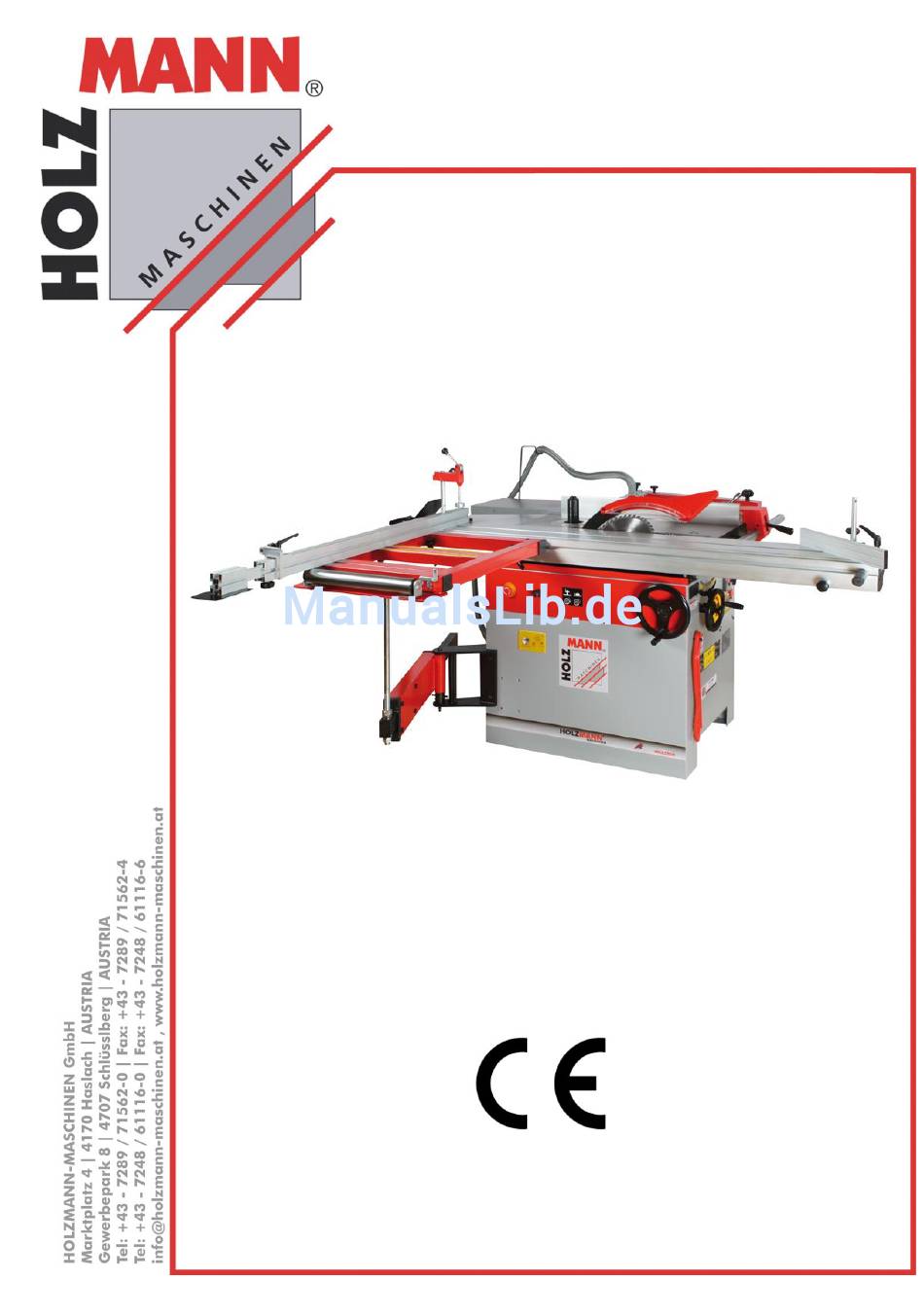

DE Original Betriebsanleitung
EN User Manual
Bedienungsanleitung und
Sicherheitshinweise lesen
und beachten!
Read the operation manual
carefully before first use!
K5 315VF-2000
Ausgabe/Edition: 2014 – Revision 00 GBR – DE/EN
5-fach Kombination
Combined 5-operation machine
Technische Änderungen
sowie Druck- und Satz-
fehler vorbehalten!
Technical data subject to
changes, errors excepted!
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Holzmann K5 315VF-2000

Inhaltszusammenfassung für Holzmann K5 315VF-2000

  • Seite 1 DE Original Betriebsanleitung 5-fach Kombination EN User Manual Combined 5-operation machine K5 315VF-2000 Bedienungsanleitung und Technische Änderungen Sicherheitshinweise lesen sowie Druck- und Satz- und beachten! fehler vorbehalten! Read the operation manual Technical data subject to carefully before first use! changes, errors excepted!

  • Seite 2: Inhaltsverzeichnis

    Einstellung der Drehzahl für Sägeblatt- und Frässpindelgeschwindigkeit ....23 Hinweise zur Anwendung der Kreissäge 6.4.1 Querschneiden von Werkstücken aus Massivholz ..........23 6.4.2 Zuschneiden von Platten ................23 7 BETRIEB HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 2 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 3 Components and controls 11.2 Technical Data SAFETY 12.1 Intended use 12.1.1 Working conditons ..................37 12.2 Prohibited use 12.3 General Safety 12.4 Safety devices 12.5 Residual risk factors HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 3 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 4 Thicknesser 14.4.1 Thicknessing of workpieces ..............53 14.5 Working with the mortiser (Option) 14.6 Milling of workpieces 14.6.1 Changing of the milling head ................. 54 MAINTENANCE HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 4 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 5 ELEKTRISCHE SCHALTUNGEN / ELECTRIC DIAGRAM 17.1 Schematic Diagram of Electrical Control ERSATZTEILE / SPARE PARTS 18.1 Ersatzteilbestellung / spare parts order KONFORMITÄTSERKLÄRUNG / CERTIFICATE OF CONFORMITY GARANTIEERKLÄRUNG GUARANTEE TERMS HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 5 5-fach Kombination / combined 5-operation machine K5 315VF-2000...

  • Seite 6: Vorwort

    Kontrollieren Sie die Ware nach Erhalt unverzüglich und vermerken Sie etwaige Bean- standungen bei der Übernahme durch den Zusteller auf dem Frachtbrief! Transportschäden sind innerhalb von 24 Stunden separat bei uns zu melden. Für nicht vermerkte Transportschäden kann Holzmann keine Gewährleistung überneh- men. Urheberrecht ©...

  • Seite 7: Sicherheitszeichen / Safety Signs

    Das Klettern auf die Maschine ist verboten! Schwere Verletzungen durch Herunterfallen oder Kippen der Maschine sind möglich! Die K5 315VF-2000 darf nur vom eingeschulten Fachpersonal bedient werden. Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der lau- fenden Maschine fern zu halten! Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren Schmuck, weite Kleidung, Krawatten oder langes, offenes Haar.

  • Seite 8: Technik

    TECHNIK 4 TECHNIK Fig. A Fig. B HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 8 5-fach Kombination / combined 5-operation machine K5 315VF-2000...

  • Seite 9: Komponenten Und Bedienelemente

    Fräse Motorleistung Hauptmotor kW S1 100% (S6) 2,8 / 3,9 Spindel Ø Spindeldrehzahl ( 4 Stufen ) U/minˉ¹ 1800 / 3000 / 6000 / 9000 Spindelhub HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 9 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 10 Spanabnahme max. Vorschubgeschwindigkeit m/min Langloch Bohrtischmaße 500 x 210 Tischhub Bohrfutter Westcott 0 - 16 Bohrtiefe max. Bohrbreite max. Allgemein Tischhöhe Absauganschluss Ø Fräshaube Absauganschluss Ø Spänehaube HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 10 5-fach Kombination / combined 5-operation machine K5 315VF-2000...

  • Seite 11: Sicherheit

    Es ist generell untersagt, sicherheitstechnische Ausrüstungen der Maschine zu ändern oder unwirk- sam zu machen! Die 5-fach Kombination K5 315VF-2000 ist ausschließlich zum Zuschneiden von Holzwerk- stoffen (Massiv, Spanplatten, furniert, etc.) bestimmt. Für eine andere oder darüber hinausgehende Benutzung und daraus resultierende Sach- schäden oder Verletzungen übernimmt HOLZMANN-MASCHINEN keine Verantwortung...

  • Seite 12: Sicherheitshinweise

    Das Klettern auf die Maschine ist verboten! Schwere Verletzungen durch Herunterfallen oder Kippen der Maschine sind möglich! Die K5 315VF-2000 darf nur vom eingeschulten Fachpersonal bedient werden. Unbefugte, insbesondere Kinder, und nicht eingeschulte Personen sind von der laufen- den Maschine fern zu halten! Wenn Sie an der Maschine arbeiten, tragen Sie keinen lockeren Schmuck, wei- te Kleidung, Krawatten oder langes, offenes Haar.

  • Seite 13: Sicherheitseinrichtungen

    120mm Distanz rechts vom Sägeblatt zu Parallelanschlag. Hier das Holz nicht von Hand führen, sondern mit der roten Führungsstütze. Restrisiken Auch bei Einhaltung aller Sicherheitsbestimmungen und bei bestimmungsgemäßer Verwen- dung sind folgende Restrisiken zu beachten: HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 13 5-fach Kombination / combined 5-operation machine K5 315VF-2000...

  • Seite 14: Montage

    Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von entsprechend geschultem Fachpersonal bedient wird. Trotz aller Sicherheitsvorrichtungen ist und bleibt ihr gesunder Hausverstand und Ihre entsprechende technische Eignung/Ausbildung zur Bedienung einer Maschine wie der 5-fach Kombination K5 315VF-2000 der wichtigste Sicher- heitsfaktor! 6 MONTAGE Vorbereitende Tätigkeiten...

  • Seite 15: Vorbereitung Der Oberflächen

     Setzen Sie den Schiebetisch auf die Position am Maschinenkörper ca. 550mm linke Seite aus- sen.  Gleichen Sie die Ebenheit von Schiebetisch und dem Maschinentisch durch Einstellen der Be- festigungsschrauben aus. Nach dem nivellieren mit Kontermutter festziehen. HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 15 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 16 MONTAGE Montage des Schiebetisches seitliche Schiebetischarretierung Montage der seitlichen Auslegertischführung mit Gewindestange Auslegertisch an Schiebetisch und Gewindestange befestigen HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 16 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 17 MONTAGE Auslegertisch und Walze nivellieren Gehrungsanschlag mit Klappanschlag und Niederhalter Winkel- Handrad mit Fixierbolzen Gehrungsanschlag HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 17 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 18 MONTAGE Parallelanschlag und Klemmgriffe anschrauben Lupe und Parallelanschlagschiene montieren Fräshaube mit Festklemmschrauben aufsetzen Hobelanschlag-Halterung und Leiste montieren HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 18 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 19 MONTAGE Schutzabdeckung Langlocheinheit Besäumschuh Hobelwellenschutz-Halterung Haltegriff Abrichttisch Sägeblatt- Schutzhaube Absaugschlauchführung Absaugschlauch Die Sägeblatt-Schutzhaube ist zwingend zu montieren. Arbeiten mit der 5-fach Kombination ohne Sägeblatt-Schutzhaube ist verboten. HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 19 5-fach Kombination / combined 5-operation machine K5 315VF-2000...

  • Seite 20: Anschluss Der Absaugung

    Überzeugen Sie sich, dass das Verlängerungskabel in gutem Zustand und für die Leistungsübertra- gung geeignet ist. Ein unterdimensioniertes Kabel verringert die Leistungsübertragung und erwärmt sich stark. Folgende Tabelle zeigt die passende Größe in Abhängigkeit von Strom und Länge. HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 20 5-fach Kombination / combined 5-operation machine K5 315VF-2000...

  • Seite 21: Einstellarbeiten Vor Der Erstinbetriebnahme

     Nach dem Einstellen mit der Klemmschraube I wieder sichern. Das Vorritzsägeblatt muss in der Höhe so einge- stellt werden, dass sich ein Schlitz mit einer Tiefe von 1 – 1.5 mm ergibt HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 21 5-fach Kombination / combined 5-operation machine K5 315VF-2000...

  • Seite 22: Einstellung Des Spaltkeils

    MONTAGE  Das Vorritzsägeblatt sollte an die jeweilige Schnittvariante angepasst werden. Standardmäßig wird die K5 315VF-2000 mit einem Vorritzsägeblatt ausgeliefert. Es können folgende Arten von Vorritz- kreissägeblättern verwendet werden:  А – Die Dicke des Vorritzen ist gleich der Dicke des Hauptkreissägeblattes.

  • Seite 23: Einstellung Der Drehzahl Für Sägeblatt- Und Frässpindelgeschwindigkeit

    MONTAGE 6.3.4 Einstellung der Drehzahl für Sägeblatt- und Frässpindelgeschwindigkeit Die 5-fach Kombination K5 315VF-2000 verfüget über 4 verschiedene Sägeblattgeschwindigkeiten (siehe technische Daten).  Trennen Sie die Maschine von der Stromversorgung.  Öffnen Sie die Maschinentüre.  Die Flügelschraube öffnen bis der Riemen gelockert ist.

  • Seite 24: Betrieb

    Stoppen der Maschine drücken Sie die Taste 7.2.3 NOT AUS Schalter Beim Betätigen des NOT AUS Schalter C stoppt die Maschine unverzüglich. Zum herausziehen nach rechts drehen und etwas anziehen. HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 24 5-fach Kombination / combined 5-operation machine K5 315VF-2000...

  • Seite 25: Höheneinstellung Sägeblatt

    Werkstück mit der zweiten Hand langsam und gleichmäßig über die Hobelwelle schieben Nach dem Arbeitsvorgang Hobelmaschine mit Stopp-Taste O ausschalten Vor weiteren Tätigkeiten warten, bis Hobelwelle still steht! HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 25 5-fach Kombination / combined 5-operation machine K5 315VF-2000...

  • Seite 26: Abrichten Von Schmalen Werkstücken

    ähnliches zu verwenden!  Winkelanschlag und Hobelwellenabdeckung an die Größe des Schiebstocks anpassen  Werkstück auflegen und mit Schiebestock langsam und gleichmäßig über die Hobelwelle schieben HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 26 5-fach Kombination / combined 5-operation machine K5 315VF-2000...

  • Seite 27: Abrichten Von Werkstücken Mit Kleinem Querschnitt

     Schlauch der Staubabsaugung demontieren   Exzenter-Verriegelung ) entsichern  Abrichttische wie abgebildet aufklappen  Absaugbox um 180° nach oben schwenken  Schlauch der Staubabsaugung wieder montieren HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 27 5-fach Kombination / combined 5-operation machine K5 315VF-2000...

  • Seite 28: Dickenhobeln Von Werkstücken

     Notwendiges Fräswerkzeug bei Spannfutter Hobelwelle einspannen.  Werkstück am Langlochbohrtisch auflegen.  Werkstück-Spanneinrichtung schwenken, bis Spannfuß in der Mitte des Werkstücks aufliegt.  Werkstück durch Schwenken des Hebels spannen. HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 28 5-fach Kombination / combined 5-operation machine K5 315VF-2000...

  • Seite 29: Wechseln Des Fräskopf

    - Führen Sie das Werkstück langsam und konstant zu. - Fräsen Sie nie (bis auf einige Spezialfälle, die jedoch Erfahrung des Anwenders voraussetzen) in Drehrichtung des Fräswerkzeuges zu. HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 29 5-fach Kombination / combined 5-operation machine K5 315VF-2000...

  • Seite 30: Wartung

    W A R N U N G Arbeiten an Hobelwelle und Hobelmesser ohne Schutzausrüstung: Verletzungen an den Händen durch scharfe Schneidkanten! Daher gilt: Bei Arbeiten an der Hobelwelle unbedingt Schutzhandschuhe tragen  HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 30 5-fach Kombination / combined 5-operation machine K5 315VF-2000...

  • Seite 31: Reinigung

    Daher gilt: Bei der Reinigung nur Wasser und ggf. milde Reinigungsmittel verwenden. Blanke Flächen der Maschine gegen Korrosion imprägnieren (z.B. mit Rostschutzmittel WD40) Instandhaltung Alle Teile (außer dem Lager des Hauptsägedorns) sollten zweimal wöchentlich geschmiert werden. HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 31 5-fach Kombination / combined 5-operation machine K5 315VF-2000...

  • Seite 32: Fehlerbehebung K5 315Vf-2000

    Linie mit der neu ein Hauptsäge Schwenkarm läuft unruhig  Teleskoprohr bzw. Spurrol-  Teleskoprohr bzw. Spurrollen len verschmutzt. reinigen  Abstreifer prüfen HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 32 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 59 ELEKTRISCHE SCHALTUNGEN / ELECTRIC DIAGRAM HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 59 5-fach Kombination / combined 5-operation machine K5 315VF-2000...

  • Seite 60: Ersatzteile / Spare Parts

    Bestelladresse sehen Sie unter Kundendienstadressen im Vorwort dieser Dokumentation. With original Holzmann spare parts you use parts that are attuned to each other shorten the installation time and elongate your machines lifespan. I M P O R T A N T...
  • Seite 61 ERSATZTEILE / SPARE PARTS HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 61 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 62 ERSATZTEILE / SPARE PARTS HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 62 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 63 ERSATZTEILE / SPARE PARTS HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 63 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 64 ERSATZTEILE / SPARE PARTS HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 64 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 65 ERSATZTEILE / SPARE PARTS HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 65 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 66 ERSATZTEILE / SPARE PARTS HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 66 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 67 ERSATZTEILE / SPARE PARTS HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 67 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 68 ERSATZTEILE / SPARE PARTS HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 68 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 69 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 69 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 70 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 70 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 71 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 71 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 72 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 72 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 73 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 73 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 74 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 74 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 75 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 75 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 76 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 76 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 77 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 77 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 78 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 78 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 79 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 79 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 80 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 80 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 81 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 81 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 82 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 82 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 83 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 83 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 84 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 84 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 85 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 85 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 86 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 86 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 87 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 87 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 88 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 88 5-fach Kombination / combined 5-operation machine K5 315VF-2000...
  • Seite 89 HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 89 5-fach Kombination / combined 5-operation machine K5 315VF-2000...

  • Seite 90: Konformitätserklärung / Certificate Of Conformity

    Haslach, 14.01.2014 Ort / Datum place/date Klaus Schörgenhuber, Director ____________________________ Gerhard Brunner Technische Dokumentation Technical documentation HOLZMANN Maschinen Austria www.holzmann-maschinen.at Seite 90 5-fach Kombination / combined 5-operation machine K5 315VF-2000...

  • Seite 91: Garantieerklärung

    >> Bei Anforderung von Ersatzteilen eine Kopie der Ersatzteilzeichnung, mit den benötigten Ersatzteilen markiert. Die Garantieabwicklung und der Ort der Garantieerfüllung erfolgt nach Maßgabe der HOLZMANN GmbH. Leicht zu behebende Mängel werden durch unsere Vertriebspartner beseitigt, bei komplexeren Defekten behalten wir uns eine Begutachtung in 4707 Haslach, Österreich vor.

  • Seite 92: Guarantee Terms

    GUARANTEE TERMS (applicable from 21.03.2013) Please consult our troubleshooting section for initial problem solving. Feel free to contact your HOLZMANN reseller or us for Customer Support! Warranty claims based on your sales contract with your HOLZMANN retailer, including your statutory rights, shall not be affected by this guarantee declaration.

  • Seite 94: Produktbeobachtung

    T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n ! KONTAKTADRESSE / CONTACTS: HOLZMANN MASCHINEN GmbH 4170 Haslach, Marktplatz 4 AUSTRIA Fax 0043 7248 61116-6 info@holzmann-maschinen.at...
