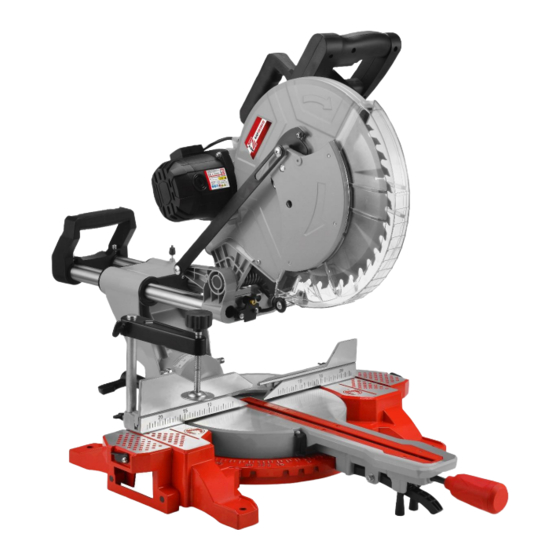

Holzmann KAP 305ECO Betriebsanleitung
Zug - kapp- & gehrungssäge
Verwandte Anleitungen für Holzmann KAP 305ECO
Inhaltszusammenfassung für Holzmann KAP 305ECO

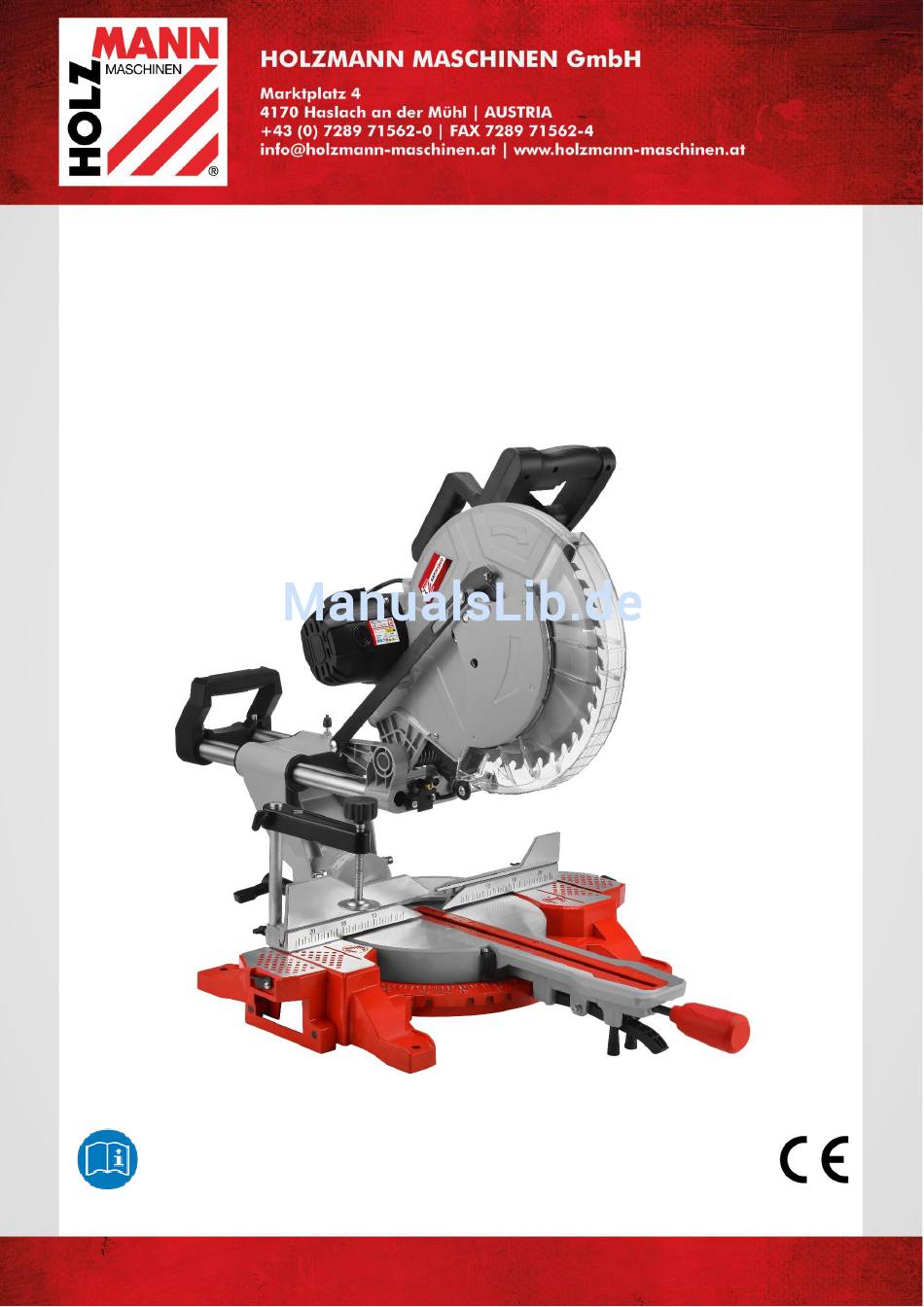

- Seite 1 Originalfassung BETRIEBSANLEITUNG ZUG - KAPP- & GEHRUNGSSÄGE Übersetzung / Translation USER MANUAL DRAW CUT MITRE SAW 305ECO Edition: 28.06.2017 – Revision - 00 – CEC - DE/EN...
-
Seite 2: Inhaltsverzeichnis
7.3.3 Anschlag ......................16 7.3.4 Gehrungswinkel einstellen................17 7.3.5 Neigungswinkel einstellen ................17 7.4 Betriebsarten ....................17 7.4.1 Kappschnitte ....................17 7.4.2 Zugschnitte ....................17 7.4.3 Nutschnitte ....................17 7.4.4 Gehrungsschnitte ..................17 7.4.5 Kombischnitte ....................17 WARTUNG 8.1 Instandhaltung und Wartungsplan ..............18 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at KAP 305ECO... - Seite 3 Switch on ....................32 15.3.2 Switch off ....................32 15.3.3 Fence .....................32 15.3.4 Miter cut ....................32 15.3.5 Bevel cut ....................33 15.4 Operation modes ................... 33 15.4.1 Miter cuts ....................33 15.4.2 Sliding cuts .....................33 15.4.3 Slot cuts ....................33 HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at KAP 305ECO...
- Seite 4 Disposal ......................36 TROUBLE SHOOTING SCHALTPLAN / WIRING DIAGRAM ERSATZTEILE / SPARE PARTS 20.1 Ersatzteilbestellung / spare parts order............39 20.2 Explosionszeichnung / explosion drawing ............ 40 EU-KONFORMITÄTSERKLÄRUNG/CE-CERTIFICATE OF CONFORMITY 43 GARANTIEERKLÄRUNG GUARANTEE TERMS PRODUKTBEOBACHTUNG HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at KAP 305ECO...
-
Seite 5: Sicherheitszeichen / Safety Signs
Bedienung mit offenem Haar verboten! Operation with long hair forbidden! Gefährliche elektrische Spannung! High voltage! Warnung vor Schnittverletzungen! Warning about cut injuries! Vor Nässe schützen! Protect from moisture! Schutzklasse II! Protection class II! Laserklasse 2! Laser class II! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at KAP 305ECO... -
Seite 6: Vorwort (De)
VORWORT (DE) VORWORT (DE) Sehr geehrter Kunde! Diese Betriebsanleitung enthält Informationen und wichtige Hinweise zur Inbetriebnahme und Handhabung der Zug - Kapp- & Gehrungssäge KAP 305ECO. Folgend wird übliche Handelsbezeichnung Geräts (siehe Deckblatt) dieser Betriebsanleitung durch die Bezeichnung "Maschine" ersetzt. -
Seite 7: Technik
TECHNIK TECHNIK Komponenten KAP 305ECO Bediengriff Staubsack Sägeblatt Kohlebürstenhalter Sägeblattschutz (beweglich) Motor Anschlag (einstellbar) Transportgriff Anschlag Sägeblattschutz (oben) Drehtisch Wellenverriegelungsknopf Tischeinlage Entriegelungsknopf Sägeaggregat Gehrungswinkelverriegelung EIN-AUS-Schalter Sperrhebel Gehrungswinkel Laser ein-aus-Schalter Gehrungswinkelindikator Riemenabdeckung Gehrungswinkelskala Tiefenanschlag Befestigungsloch Zugverriegelung Werkstückausleger Entriegelungsknopf Werkstückniederhalter Neigungswinkelskala Sägearm Einstellung Sägeaggregatneigung... -
Seite 8: Lieferumfang
TECHNIK Lieferumfang Technische Daten KAP 305ECO Spannung 230 V / 50 Hz Motorleistung 1700W (S1 100%), 1900W (S6 40%) Leerlaufdrehzahl Sägeblatt 3800 min Sägeblatt Ø 305 mm / 40Z Bohrung Ø 25,4 mm Arbeitstisch Winkel ± 45° Sägeaggregat Schwenkwinkel ± 45°... -
Seite 9: Sicherheit
Der Betrieb der Maschine auf eine Art und Weise bzw. zu Zwecken, die den Anweisungen dieser Bedienungsanleitung nicht zu 100% entspricht, ist untersagt. Lassen Sie die Maschine nie unbeaufsichtigt, vor allem nicht, wenn Kinder in der Nähe sind! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at KAP 305ECO... -
Seite 10: Sicherheitshinweise
Arbeitsbereiches die Maschine ausschalten und warten, bis die Maschine still steht! Vor Wartungs- oder Einstellarbeiten ist die Maschine von der Spannungsversorgung zu trennen! Stellen sicher, dass Maschine ausgeschaltet ist, bevor Stromversorgung angeschlossen wird HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at KAP 305ECO... - Seite 11 Beschädigung von einem anerkannten Fachmann erneuern. Kontrollieren Sie Verlängerungsleitungen regelmäßig und ersetzen Sie diese, wenn sie beschädigt sind. Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett. Ziehen Sie den Stecker aus der Steckdose HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at KAP 305ECO...
-
Seite 12: Restrisiken
Maschine ordentlich gewartet und gepflegt wird und die Maschine bestimmungsgemäß und von entsprechend geschultem Fachpersonal bedient wird. Trotz aller Sicherheitsvorrichtungen ist und bleibt ihr gesunder Hausverstand und Ihre entsprechende technische Eignung/Ausbildung zur Bedienung einer Maschine der wichtigste Sicherheitsfaktor! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at KAP 305ECO... -
Seite 13: Montage
wenn das Sägeaggregat in der unteren Position verriegelt ist. die Säge ausgeschaltet ist und der Stecker von der Steckdose abgezogen ist. die Säge darf nur am Transportgriff oder den äußeren Gussteilen angehoben werden. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at KAP 305ECO... -
Seite 14: Betrieb
Markieren Sie die Schnittlinie auf dem Werkstück. Stellen Sie die Winkel für die Schnittoperation ein. Um einen Schnitt vom Werkstück vorzunehmen, halten Sie den Laser entlang der Bleistiftmarkierung. Werkstück erst nach vollendetem Schnitt entnehmen! HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at KAP 305ECO... -
Seite 15: Einstellungen
Sie den Neigungswinkelindikator so ein, dass er genau auf 0° zeigt. Ziehen Sie die Schraube wieder an. Ziehen Sie die Neigungswinkelverriegelung und die Kontermutter zur Sicherung der Sägekopfneigung wieder an. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at KAP 305ECO... -
Seite 16: Schnitttiefe
Sobald Sie den EIN-AUS-Schalter loslassen, schaltet der Motor aus und das Sägeblatt kommt zum Stillstand. 7.3.3 Anschlag Bei Gehrungsschnitten ist darauf zu achten, dass der Anschlag (2) richtig positioniert ist. Sicherungsschraube (1) lösen und Anschlag positionieren. Danach Sicherungsschraube wieder fixieren. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at KAP 305ECO... -
Seite 17: Gehrungswinkel Einstellen
Sägeblatt ein einem bestimmtem Winkel zur Führung und dem Sägetisch steht. Der Sägetisch muss auf 0° eingestellt sein und das Sägeblatt in einem Winkel von 0°-45°. 7.4.5 Kombischnitte Der Gehrwinkel sowie der Neigungswinkel müssen beide eingestellt werden, um kombinierte Schnitte durchzuführen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at KAP 305ECO... -
Seite 18: Wartung
Maschine reinigen Nach jeder Inbetriebnahme Staubsack entleeren Nach jeder Inbetriebnahme Winkeleinstellungen nachjustieren monatlich Kreissägeblatt schärfen (lassen) Bei Bedarf Sägeblatt wechseln Wenn abgenützt bzw. defekt Kohlebürste wechseln wenn abgenützt auf unter 4mm Länge Riemenspannung monatlich HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at KAP 305ECO... -
Seite 19: Sägeblattwechsel
Flanschschraube und die Flanschscheibe aufsetzen gegen den Uhrzeigersinn festziehen. Bewegliche Schutzhaube in Ausgangsposition bringen Sägeblattschraubenabdeckung wieder fixieren Prüfen Sie, ob die Schutzhaube richtig funktioniert und das Sägeblatt abdeckt, wenn das Sägeaggregat abgesenkt wird. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at KAP 305ECO... -
Seite 20: Kohlebürstenwechsel
Entsorgen Sie Ihre Maschine nicht im Restmüll. Kontaktieren Sie Ihre lokalen Behörden für Informationen bzgl. der verfügbaren Entsorgungsmöglichkeiten. Wenn Sie bei Ihrem Fachhändler eine neue Maschine oder gleichwertiges Gerät kaufen, ist dieser verpflichtet, Ihre alte fachgerecht zu entsorgen. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at KAP 305ECO... -
Seite 21: Fehlerbehebung
H I N W E I S Sollten sie sich bei notwendigen Reparaturen nicht in der Lage fühlen diese ordnungsgemäß zu verrichten, oder besitzen sie die vorgeschriebene Ausbildung dafür nicht, ziehen sie immer eine Fachwerkstätte zum Beheben des Problems hinzu. HOLZMANN MASCHINEN GmbH www.holzmann-maschinen.at KAP 305ECO... -
Seite 43: Eu-Konformitätserklärung/Ce-Certificate Of Conformity
Tel.: +43/7289/71562-0; Fax.: +43/7289/71562-4 www.holzmann-maschinen.at Bezeichnung / name KAPP- & GEHRUNGSSÄGE / DRAW CUT MITRE SAW Typ / model KAP 305ECO EG-Richtlinien / EC-directives ▪2006/42/EG; ▪2014/30/EU; ▪2011/65/EU Angewandte Normen / applicable Standards EN 61029-1/A11:2010, EN 61029-2-9:2012+A11:2013 EN 55014-1/A2:2011, EN 55014-2:2015, EN 61000-3-2:2014 EN 61000-3-3:2013, EN 61000-3-11, EN 60825:2007, EN 62321:2009 Hiermit erklären wir, dass die oben genannten Maschinen aufgrund ihrer Bauart in der von uns in Verkehr gebrachten Version den... -
Seite 44: Garantieerklärung
Nach Ablauf der Garantiezeit können Instandsetzungs- und Reparaturarbeiten von entsprechend geeigneten Fachfirmen durchgeführt werden. Es steht Ihnen auch die HOLZMANN-Maschinen GmbH weiterhin gerne mit Service und Reparatur zur Seite. Stellen Sie in diesem Fall eine unverbindliche Kostenanfrage, unter Angabe der Informationen siehe C) an unseren Kundendienst oder senden Sie uns Ihre Anfrage einfach per umseitig beiliegendem Formular ein. -
Seite 46: Produktbeobachtung
V i e l e n D a n k f ü r I h r e M i t a r b e i t ! / T h a n k y o u f o r y o u r k i n d c o o p e r a t i o n ! KONTAKTADRESSE / CONTACT: HOLZMANN MASCHINEN GmbH 4170 Haslach, Marktplatz 4 AUSTRIA...
