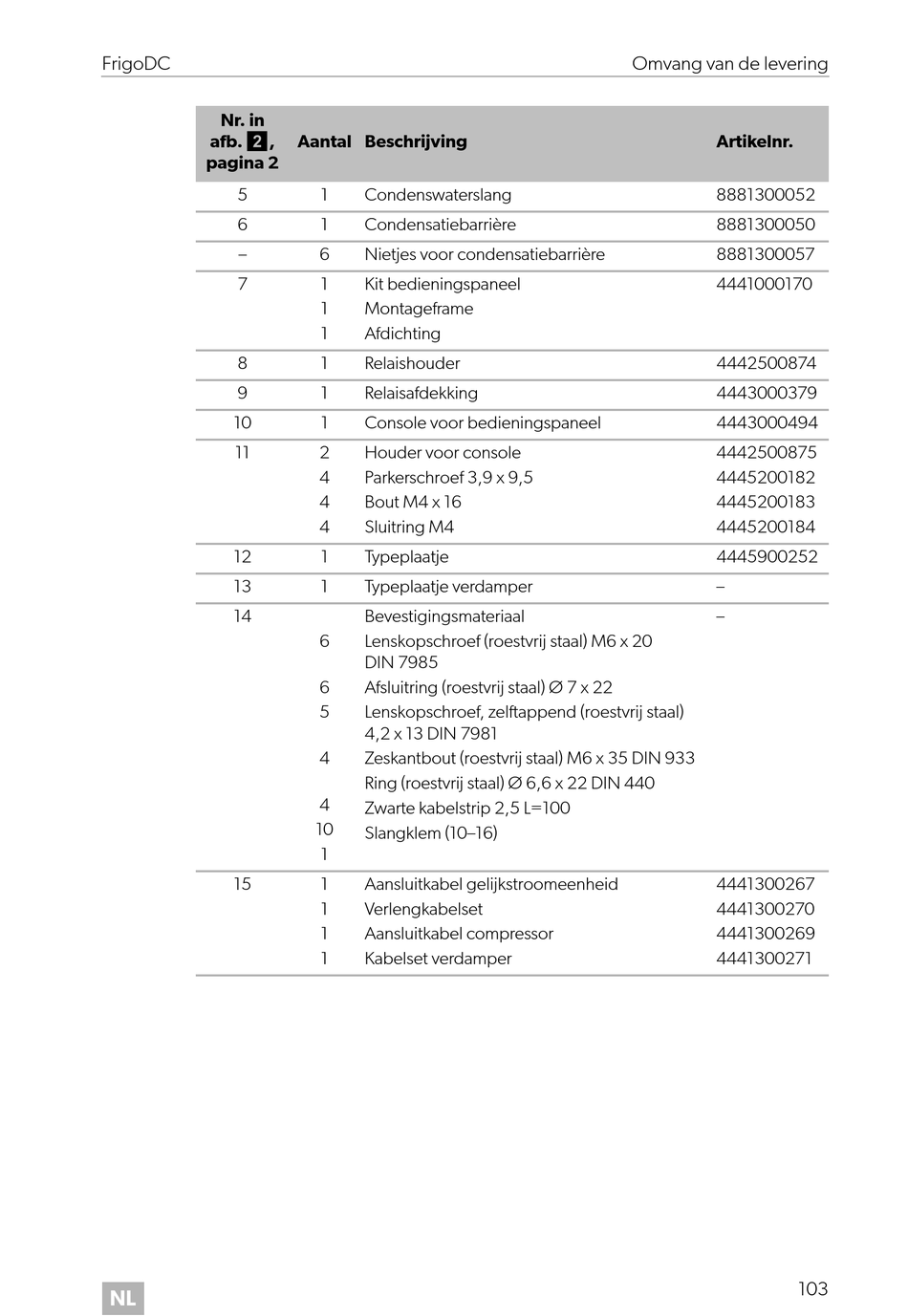

Dometic Frigo DC 2500 Montageanleitung Seite 103

FrigoDC
Nr. in
afb. 2,
pagina 2
5
6
–
7
8
9
10
11
12
13
14
15
NL
Aantal Beschrijving
1 Condenswaterslang
1 Condensatiebarrière
6 Nietjes voor condensatiebarrière
1 Kit bedieningspaneel
1 Montageframe
1 Afdichting
1 Relaishouder
1 Relaisafdekking
1 Console voor bedieningspaneel
2 Houder voor console
4 Parkerschroef 3,9 x 9,5
4 Bout M4 x 16
4 Sluitring M4
1 Typeplaatje
1 Typeplaatje verdamper
Bevestigingsmateriaal
6 Lenskopschroef (roestvrij staal) M6 x 20
DIN 7985
6 Afsluitring (roestvrij staal) Ø 7 x 22
5 Lenskopschroef, zelftappend (roestvrij staal)
4,2 x 13 DIN 7981
4 Zeskantbout (roestvrij staal) M6 x 35 DIN 933
Ring (roestvrij staal) Ø 6,6 x 22 DIN 440
4
Zwarte kabelstrip 2,5 L=100
10
Slangklem (10–16)
1
1 Aansluitkabel gelijkstroomeenheid
1 Verlengkabelset
1 Aansluitkabel compressor
1 Kabelset verdamper
Omvang van de levering
Artikelnr.
8881300052
8881300050
8881300057
4441000170
4442500874
4443000379
4443000494
4442500875
4445200182
4445200183
4445200184
4445900252
–
–
4441300267
4441300270
4441300269
4441300271
103
