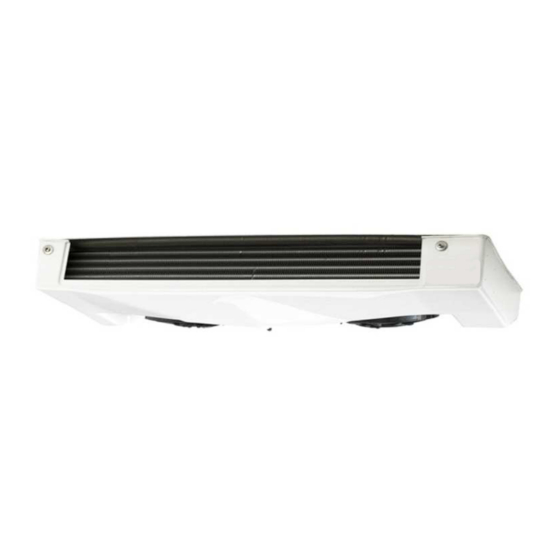

Dometic FRIGO 8883000002 Montageanleitung

Dometic FRIGO 8883000002 Montageanleitung

Verdampfereinbausatz climate control
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 37
CLIMATE CONTROL
8883000002
EN
Evaporator installation kit
Installation manual ........................................................................................................ 2
DE
Verdampfereinbausatz
Montageanleitung ...................................................................................................... 37
FR
Kit de montage d'évaporateur
Instructions de montage .............................................................................................. 72
ES
Juego de montaje del evaporador
Instrucciones de montaje ............................................................................................108
SV
Förångarmonteringssats
Monteringsanvisning ..................................................................................................143
RU
Монтажный набор для испарителя
Руководство по монтажу .............................................................................................179
FRIGO

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Dometic FRIGO 8883000002

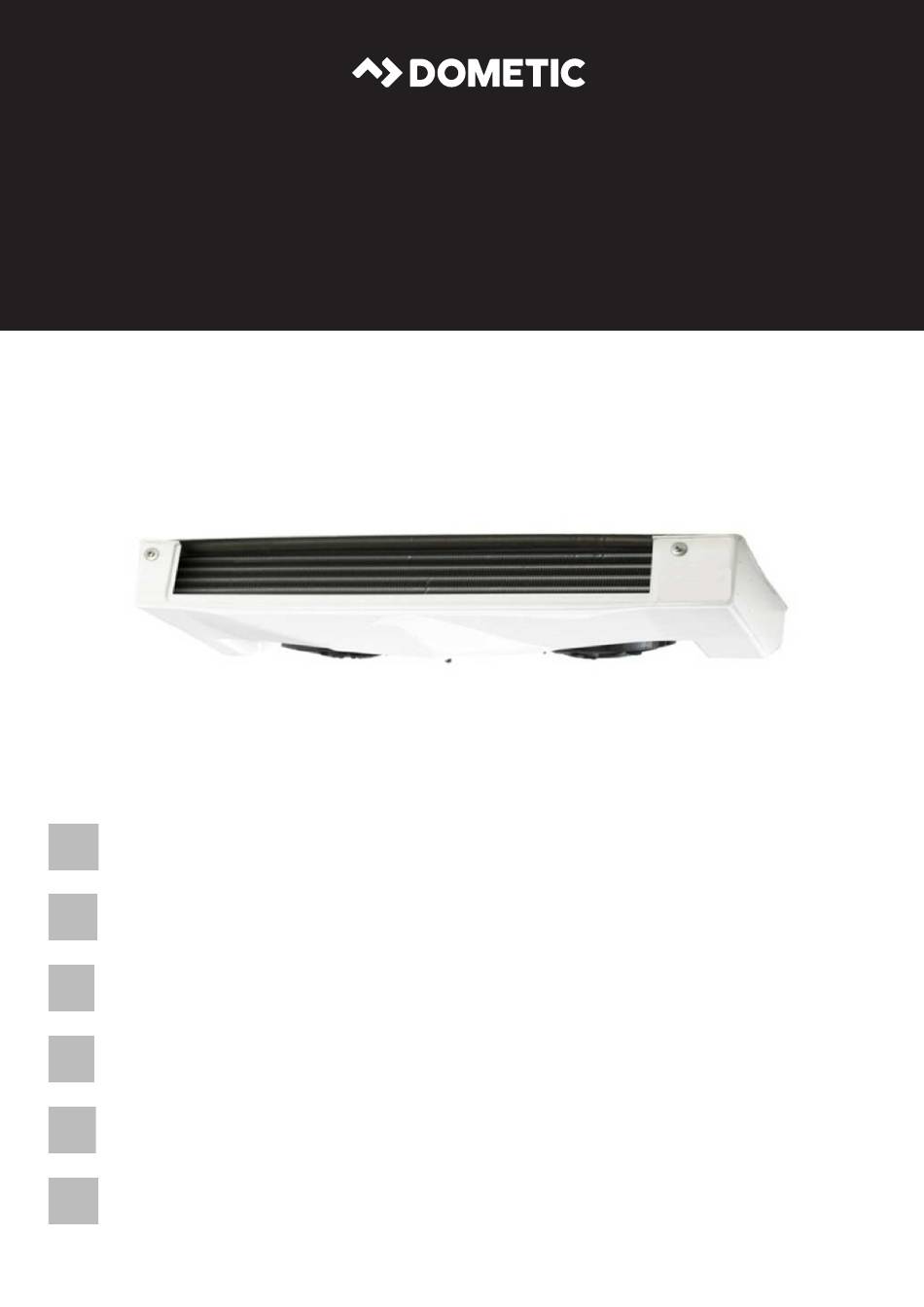

  • Seite 1 CLIMATE CONTROL FRIGO 8883000002 Evaporator installation kit Installation manual ......................2 Verdampfereinbausatz Montageanleitung ...................... 37 Kit de montage d‘évaporateur Instructions de montage ....................72 Juego de montaje del evaporador Instrucciones de montaje ....................108 Förångarmonteringssats Monteringsanvisning ....................143 Монтажный набор для испарителя Руководство...
  • Seite 37 Frigo Inhaltsverzeichnis Erklärung der Symbole..............5 2 Merkblatt..................5 2.1 Welches Kältemittel ist zu verwenden? ............5 2.2 Welches Kompressoröl ist zu verwenden? ..........5 2.3 Was ist zu tun, wenn ein Ersatzteil aus der Frigo Kühlanlage benötigt wird? ..6 2.4 In welchen Zeitabständen sollte die Wartung einer Frigo Kühlanlage erfolgen? ....................
  • Seite 38 Frigo 12 Hinweise zur Abtauung..............33 12.1 Integrierte Heißgasabtauung ..............33 13 Hinweise zur Laderaumtemperierung..........34 14 Hinweise zur Funktion der Fahrkühlung..........34 14.1 Funktionskontrolle der Fahrkühlung ............34 15 Zusammensetzung der elektrischen Anlage......... 35 16 Schaltplan..................36 17 Erläuterung der elektrischen Anlage.
  • Seite 39: Erklärung Der Symbole

    Erklärung der Symbole Frigo Erklärung der Symbole WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verlet- zung führen. VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Gerä- tes beeinträchtigen. HINWEIS Ergänzende Informationen zum Einbau des Produktes. Diese Einbauhinweise sind ausgerichtet auf Monteure, die fach- und sachkundig im Bereich der Fahrzeugklima- und Transportkältetechnik sind.
  • Seite 40: Was Ist Zu Tun, Wenn Ein Ersatzteil Aus Der Frigo Kühlanlage Benötigt Wird

    Generell muss die Frigo Kühlanlage innerhalb der Service-Intervalle auf Funktionstüchtig- keit überprüft werden (siehe Serviceplan für Kühlanlagen). Besteht die Möglichkeit, an einer Schulung teilzunehmen? Ja, wenden Sie sich diesbezüglich an die Firma Dometic WAECO International GmbH in Emsdetten.
  • Seite 41: Einbauhinweise

    Einbauhinweise Frigo Einbauhinweise Die Einbauanleitung soll Ihnen wichtige Hinweise für die Montage geben und gleichzeitig in Reparaturfällen als Nachschlagewerk dienen. Sie als Einbauer der Frigo Kühlanlage tragen durch einen fachgemäßen Einbau wesentlich zur notwendigen Betriebssicherheit und einwandfreien Leistung der Kühlanlage bei. Hinweise zur Montage Vor der Installation der Frigo Kühlanlage muss diese Einbauanleitung vollständig gelesen werden.
  • Seite 42: Montagevorbereitung

    Frigo Einbauhinweise VORSICHT! Eine falsche Montage der Kühlanlage kann zu irreparablen Schäden am Gerät führen und die Sicherheit des Benutzers beeinträchtigen! Wenn die Kühlanlage nicht gemäß dieser Einbauanleitung montiert wird, übernimmt der Hersteller keinerlei Haftung – nicht für Betriebsstörungen und nicht für die Sicherheit der Frigo Kühlanlage, insbesondere nicht für Personen- und/oder Sachschäden! Montagevorbereitung...
  • Seite 43 Einbauhinweise Frigo z Befestigen und verlegen Sie Leitungen so, dass eine Beschädigung des Kabels ausge- schlossen ist. z Verlegen Sie niemals die Spannungsversorgungsleitung (Batteriekabel) in räumlicher Nähe zu Signal- oder Steuerleitungen. z Achten Sie vor und während des Bohrens auf den Verlauf von vorhandenen, insbeson- dere nicht sichtbaren Kabelsträngen, Leitungen und anderen Komponenten.
  • Seite 44: Hinweise Nach Erfolgter Montage

    Frigo Einbauhinweise Hinweise nach erfolgter Montage z Führen Sie eine Lecksuche mit einer UV-Lecksuchlampe durch, so dass Undichtigkeiten der Frigo Kühlanlage vermieden werden. z Überprüfen Sie die Funktionsfähigkeit aller Komponenten der Kühlanlage. z Stellen Sie sicher, dass durch die Komponenten der Kühlanlage keine Verletzungs gefahr für die Fahrzeuginsassen (z.
  • Seite 45: Tabelle Mit Zulässigen Anzugsmomenten Für Verwendete Schrauben In Nm

    Einbauhinweise Frigo ACHTUNG! Eine hohe Anzahl oder Länge von Türöffnungen, insbesondere im Verteiler- verkehr, können unter Umständen nicht mehr durch die Kühlanlage ausgegli- chen werden! ➤ Prüfen Sie die Ausgangsspannung des Drehstromgenerators (14 – 15 V). ➤ Prüfen Sie die Funktionsfähigkeit aller elektrisch betriebenen Fahrzeugkomponenten. ➤...
  • Seite 46: Montage Von O-Ring-Armaturen

    Frigo Einbauhinweise Montage von O-Ring-Armaturen ACHTUNG! z O-Ring-Armaturen sind mit einem kleineren Drehmoment als SAE (Konus- armaturen) festzuziehen, da ein zu hohes Anzugsmoment den Dichtungs- sitz beschädigt und somit zu Undichtigkeiten führt! z Beim Anziehen oder Lösen eines Anschlusses stets mit zwei Schrauben- schlüsseln arbeiten, um ein Verdrehen der Leitungen zu verhindern! z Das Wiederverwenden von O-Ringen ist nicht zulässig! ➤...
  • Seite 47: Hinweise Zur Montage Von Frigoclic-Fittingen

    Hinweise zur Montage von FRIGOCLIC-Fittingen Frigo Hinweise zur Montage von FRIGOCLIC- Fittingen ACHTUNG! z Verwenden Sie zur Montage von FRIGOCLIC-Armaturen nur die hierfür geeignete Montagezange! z Kontrollieren Sie die Klemmhülse nach der Montage auf korrekten Ver- schluss! z Erneuern Sie die Schlauchklemmen und die O-Ringe bei der Wieder- verwendung der Armaturen! z Entfernen Sie mit der Schlauchschere immer das benutzte Schlauchende! z Achten Sie darauf, dass die Schlauchenden immer gerade abgeschnitten...
  • Seite 48: Beschreibung Der Verwendeten Symbole

    Frigo Beschreibung der verwendeten Symbole Beschreibung der verwendeten Symbole Verschraubungen Richten, glätten und O-Ringe mit Kältemittelöl ver- sehen Zwei Schraubenschlüssel verwenden, um die Verbindungen der Kälte mittelleitungen gleichmäßig zu lösen oder festzuschrauben Bohren Verlöten Mit Thermo- schneider schnei- Mit dem Material entsprechendem Werkzeug schneiden Position / Anschluss gemäß...
  • Seite 49 Lieferumfang Frigo Pos. Art.-Nr. Bezeichnung Menge 8881200094 Frigo 4500 8881100099 Expansionsventil R404a Verdampferabdeckung Frigo 4443000399 Frigo 2500 4443000400 Frigo 3500 4443000401 Frigo 4500 8881300052 Kondenswasserschlauch 8881300050 Kondenswasserflies 8881300057 Klammer für Kondenswasserflies 8881300062 Bedienteil Klammer für Bedienteil 8881800027 Kabelsatz für Verdampfer 8881800026 Kabelsatz für Bedienteil 4442500807...
  • Seite 50: Einbau Verdampfergruppe

    Frigo Einbau Verdampfergruppe Einbau Verdampfergruppe ACHTUNG! Aus Sicherheitsgründen beim Bohren auf den Verlauf von vorhandenen, insbesondere nicht sichtbaren Kabelsträngen, Leitungen und anderen Kom- ponenten achten! Die jeweiligen Komponenten sind so zu montieren, dass für die Fahrzeu- ginsassen keine Verletzungsgefahr (z. B. durch scharfe Kanten) entsteht und fahrzeugseitige Sicherheitseinrichtungen nicht in ihrer Funktion beeinträchtigt werden! ➤...
  • Seite 51: Spezifikation

    Einbau Verdampfergruppe Frigo ➤ Kondenswasserflies (4) an der unteren Kante der Verdampfereinheit positionieren. Entlang der gesamten muss die Auflageseite, wie dargestellt gleichmäßig ca. 20 mm hervorstehen. Das Band mit den gelieferten Klammern (5) an den Lamellen befestigen. Pos. Spezifikation Bezeichnung Klammer...
  • Seite 52 Frigo Einbau Verdampfergruppe Abstand zu der vorderen Wand der Kühlzelle sollte 20 mm betragen 2500 3500 4500...
  • Seite 53 Einbau Verdampfergruppe Frigo Pos. Spezifikation Bezeichnung 14.4 M6 x 35 (Edelstahl) 14.5 Ø 6,6 x Ø 22 (Edelstahl)
  • Seite 54: Verlegung Von Kabelsatz Und Schlauchleitungen

    Frigo Verlegung von Kabelsatz und Schlauchleitungen Verlegung von Kabelsatz und Schlauchleitungen ACHTUNG! Aus Sicherheitsgründen beim Bohren auf den Verlauf von vorhandenen, insbesondere nicht sichtbaren Kabelsträngen, Leitungen und anderen Kom- ponenten achten! Die jeweiligen Komponenten sind so zu montieren, dass für die Fahrzeuginsassen keine Verletzungsgefahr (z. B. durch scharfe Kanten) entsteht und fahrzeugseitige Sicherheitseinrichtungen nicht in ihrer Funktion beeinträchtigt werden! Montage Zusatz-Trocknerfilter...
  • Seite 55: Verlegung An Der Rückwand

    Verlegung von Kabelsatz und Schlauchleitungen Frigo Verlegung an der Rückwand...
  • Seite 56 Frigo Verlegung von Kabelsatz und Schlauchleitungen ➤ (*) 20 A Maxi - Sicherung für Verdampfer 2500 verwenden ➤ (*) 30 A Maxi - Sicherung für Verdampfer 3500 / 4500 verwenden Pos. Spezifikation Bezeichnung 14.3 4,2 x 13 2,5 L = 100...
  • Seite 57 Verlegung von Kabelsatz und Schlauchleitungen Frigo...
  • Seite 58 Frigo Verlegung von Kabelsatz und Schlauchleitungen...
  • Seite 59 Verlegung von Kabelsatz und Schlauchleitungen Frigo Anbringen/ Anbringen/ Apply Apply...
  • Seite 60 Frigo Verlegung von Kabelsatz und Schlauchleitungen Pos. Spezifikation Bezeichnung 14.1 M6 x 20 (Edelstahl) 14.2 Ø 7 x Ø 22 (Edelstahl) 14.7 10 – 16...
  • Seite 61 Verlegung von Kabelsatz und Schlauchleitungen Frigo Pos. Spezifikation Bezeichnung 14.1 M6 x 20 (Edelstahl) 14.2 Ø 7 x Ø 22 (Edelstahl) 14.7 10 – 16...
  • Seite 62: Einbau Bedienteil

    Frigo Einbau Bedienteil Einbau Bedienteil Einbau des Bedienteils in der Amaturentafel ➤ Die elektrischen Anschlüsse an das Bedienteil (6) gemäß Schaltplan ausführen und mit dem Einbau des Bedienteils im Inneren der Fahrzeugkabine in einem geeigneten Bereich fortschreiten. Hierzu einen rechteckigen Ausschnitt 29 mm x 71 mm ausführen. ➤...
  • Seite 63: Programmierung Für Bedienteil Xr60Cx

    Programmierung für Bedienteil XR60CX Frigo Programmierung für Bedienteil XR60CX HINWEIS Vor der ersten Inbetriebnahme der Frigo Kühlanlage müssen die Parameter- werte im Bedienteil programmiert werden. Hierzu sind die Einstellwerte der nachstehenden Parameterliste einzugeben. Die Werte unter Berücksichtigung der Ausstattung kontrollieren. Sollten Abweichungen auftreten, diese im Bedienteil korrigieren! 10.1 Checkliste zur Programmierung...
  • Seite 64: Parametervorgaben In Der Zweiten Ebene Prüfen Oder Ändern

    Frigo Parameterliste ➤ Mit den Tasten oder den gewünschten Wert eingeben. ➤ Die Taste SET zur Bestätigung drücken, der gespeicherte Wert blinkt und es wird danach der nächste Parameter angezeigt. ➤ Um die Parameterebene zu verlassen, 15 Sekunden warten. 10.4 Parametervorgaben in der zweiten Ebene prüfen oder ändern HINWEIS...
  • Seite 65 Parameterliste Frigo Para- Ebene Bezeichnung Bereich Tiefküh- Frisch- meter lung mit dienst mit Heißgas- Laderaum- abtauung temperierung Schalthysterese (0.1 °C ÷ 25.5 °C) (1 °F ÷ 45 °F) untere Sollwertgrenze (– 55 °C ÷ SEt) – 20 für Set (– 67 °F ÷ SEt) obere Sollwertgrenze (SEt ÷...
  • Seite 66 Frigo Parameterliste Para- Ebene Bezeichnung Bereich Tiefküh- Frisch- meter lung mit dienst mit Heißgas- Laderaum- abtauung temperierung M d F maximale Abtaudauer 0 ÷ 255 (min) d A d Anzeigeverzögerung 0 ÷ 255 (min) nach Abtauung d P o Sofortige Abtauung bei (n = nein) Inbetriebnahme (y = ja)
  • Seite 67: Hinweise Zur Abtauung

    Hinweise zur Abtauung Frigo Para- Ebene Bezeichnung Bereich Tiefküh- Frisch- meter lung mit dienst mit Heißgas- Laderaum- abtauung temperierung r r d Regelneustart bei Tür - (n = nein) Alarm (y = ja) H E S Sollwertänderung (– 30 °C ÷ 30 °C) (–...
  • Seite 68: Hinweise Zur Laderaumtemperierung

    Frigo Hinweise zur Laderaumtemperierung Hinweise zur Laderaumtemperierung ACHTUNG! Abweichungen von den in der Parameterliste angegebenen Werten für die Laderaumtemperierung können zu Schäden an der Kühlanlage führen! HINWEIS z In der Frischdienstanwendung ist es möglich eine konstante Laderaum- temperatur zu ermöglichen. z Bei Temperaturen über den eingestellten Sollwert ist die Anlage im Kühl- betrieb, während bei Temperaturen unterhalb des Sollwertes die Heißgas- abtauung zugeschaltet wird.
  • Seite 69: Zusammensetzung Der Elektrischen Anlage

    Zusammensetzung der elektrischen Anlage Frigo ➤ Hierbei sind zu prüfen: − Die Anzeige in der Bedieneinheit − Die Funktion der Verdampferlüfter bei der Abtauung: Heißgasabtauung – Verdampferlüfter AUS − Die Funktion des Kompressors bei der Abtauung: Heißgasabtauung – Kompressor EIN. Zusammensetzung der elektrischen Anlage...
  • Seite 70: Schaltplan

    Frigo Schaltplan Schaltplan...
  • Seite 71: Erläuterung Der Elektrischen Anlage

    Erläuterung der elektrischen Anlage Frigo Erläuterung der elektrischen Anlage HINWEIS Gestrichelte Linien stellen die im Fahrzeug vorhandenen elektrischen Leitun- gen dar. Nicht aufgeführte Erläuterungen sind in den jeweiligen Einbauanlei- tungen beschrieben. Pos. Beschreibung Funktion Bedienteil Steuerung der Gesamtanlage Verdampfereinheit 2500 Verdampfereinheit 3500 / 4500 Flachstecksicherung 3 A Flachstecksicherung MAXI 20 A...
