SUPERMASTER-REGLER (AZX6CSMASTER [S/E] [B/G])

Wichtig: Dieses Gerät ist nicht mit der Erzeugungssteuerzentrale (AZX6CCP) kompatibel.

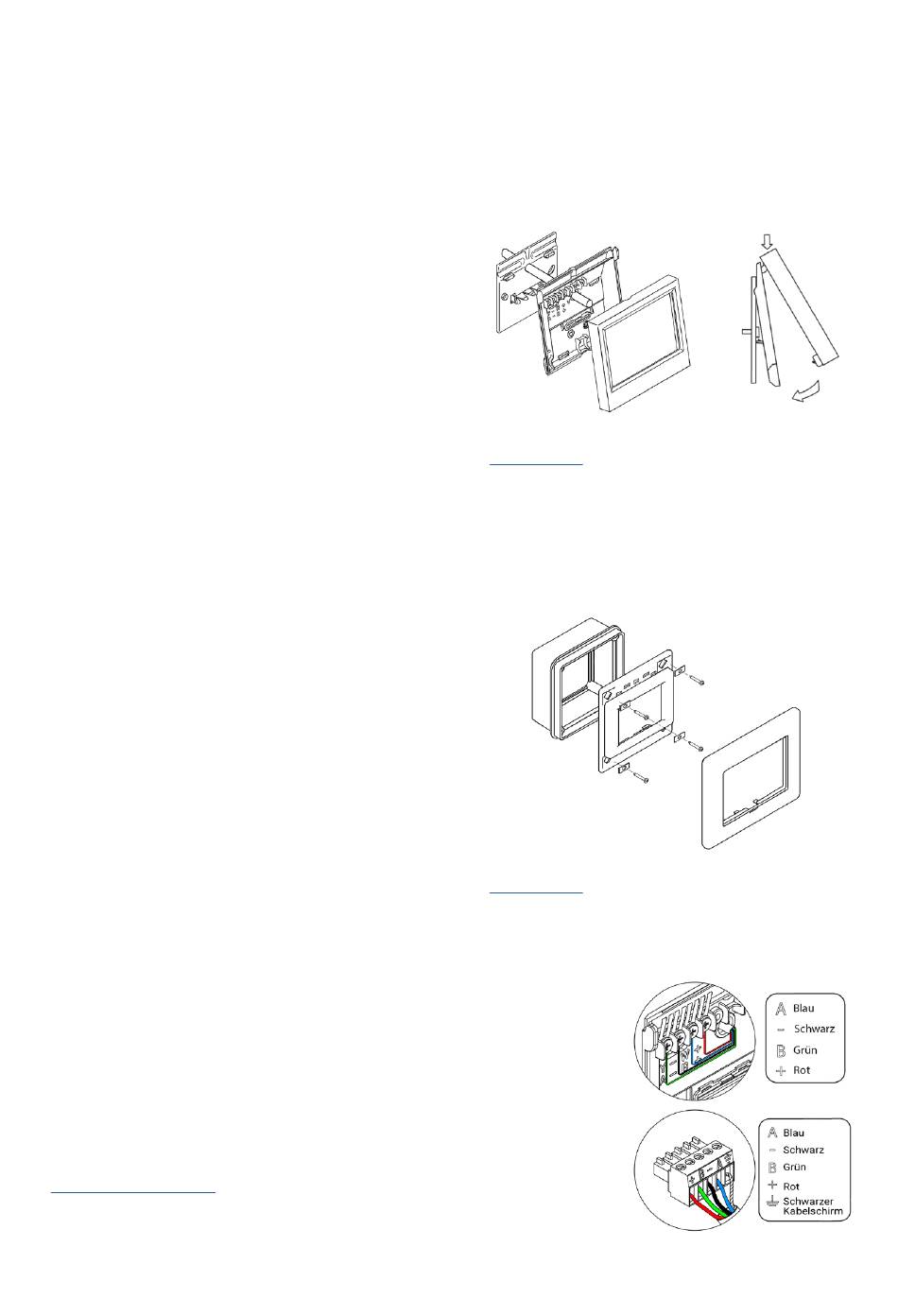

Montage

Aufputzmontage (AZX6CSMASTERS):
•
Nehmen Sie
Thermostaten von der Wandhalterung ab.
•
Befestigen Sie die Halterung direkt an der
Wand oder in einer Gerätedose.
•
Ziehen Sie das Kabel durch die Öffnung
und setzen Sie die Rückseite in die bereits
befestigte Halterung
darauf, das die Haltelaschen der Halterung
einrasten. Stellen Sie die erforderlichen
Anschlüsse her.
•
Setzen Sie das Display auf die Rückseite.
Unterputzmontage (AZX6CSMASTERE):
Der Supermaster-Regler für Unterputzmontage wird wird in 100x100 mm großen,
verschraubten Gerätedosen eingebaut. Folgende Gerätedosen sind dafür geeignet:
•
Solera 362 (100x100 mm)
•
Jangar 2174 (100x100 mm)
•
IDE CT110 (100x100 mm)
•
Fematel Ct35 (100x100 mm)
Zum Einbau gehen Sie wie folgt vor:
•
Nehmen Sie den Außenrahmen des Displays
von der Baugruppe ab und stellen Sie die
erforderlichen Anschlüsse her.
•
Befestigen Sie das Display mit den Schrauben
und Unterlegscheiben in der Unterputzdose.
•
Setzen Sie den Außenrahmen wieder auf.
Achten Sie auf richtigen Sitz.

Anschluss

Der Supermaster-Regler wird am Gebäudeautomationsbus der Systemzentrale angeschlossen.
Beim Aufputz-Supermaster-Regler sind dafür die Anschlusslaschen
auf der Rückseite vorgesehen. Schließen Sie die Kabel unter
Beachtung der Farbcodierung an den Schraublaschen an.
Beim Unterputz-Supermaster ist dafür eine 5-polige Klemme
an der Rückseite vorgesehen. Schließen Sie die Kabel unter
Beachtung der Farbcodierung an der Schraubklemme an.
Hinweis:
Befolgen
Benutzerhandbuch.
Beachten Sie, dass für den korrekten Betrieb dieses Moduls
alle Systemzentralen der Anlage adressiert sein müssen (siehe
Abschnitt Erweiterte Systemeinstellungen).
die Rückseite
ein. Achten
Sie die Hinweise
des
Sie
Weitere Informationen finden Sie im
Datenblatt.
Weitere Informationen finden Sie im
Datenblatt.
zur Einstellung im
