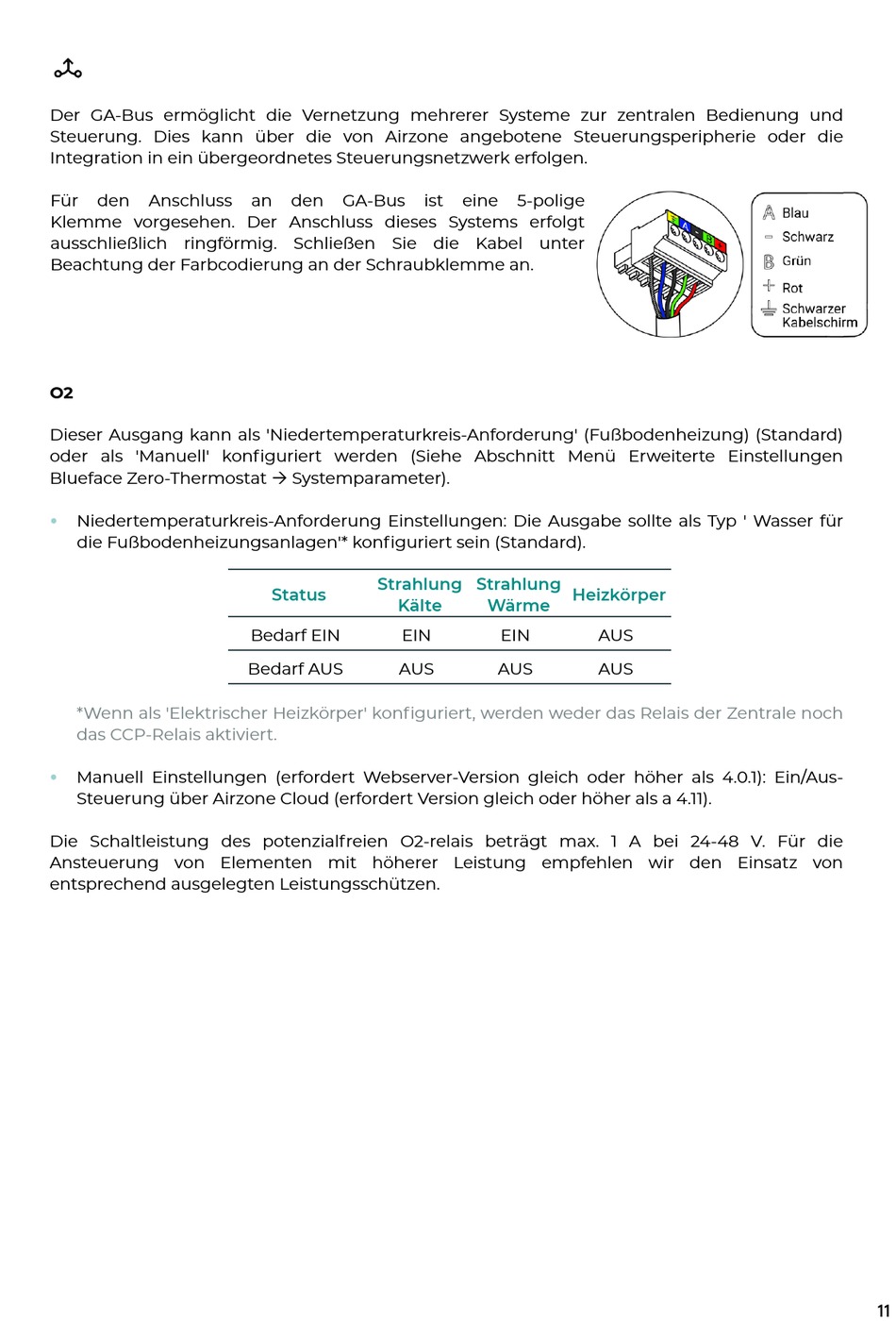

Der GA-Bus ermöglicht die Vernetzung mehrerer Systeme zur zentralen Bedienung und
Steuerung. Dies kann über die von Airzone angebotene Steuerungsperipherie oder die
Integration in ein übergeordnetes Steuerungsnetzwerk erfolgen.
Für den Anschluss
Klemme vorgesehen. Der Anschluss dieses Systems erfolgt
ausschließlich ringförmig. Schließen Sie die Kabel unter
Beachtung der Farbcodierung an der Schraubklemme an.
O2
Dieser Ausgang kann als 'Niedertemperaturkreis-Anforderung' (Fußbodenheizung) (Standard)
oder als 'Manuell' konfiguriert werden (Siehe Abschnitt Menü Erweiterte Einstellungen
Blueface Zero-Thermostat  Systemparameter).
•
Niedertemperaturkreis-Anforderung Einstellungen: Die Ausgabe sollte als Typ ' Wasser für
die Fußbodenheizungsanlagen'* konfiguriert sein (Standard).
*Wenn als 'Elektrischer Heizkörper' konfiguriert, werden weder das Relais der Zentrale noch
das CCP-Relais aktiviert.
•
Manuell Einstellungen (erfordert Webserver-Version gleich oder höher als 4.0.1): Ein/Aus-
Steuerung über Airzone Cloud (erfordert Version gleich oder höher als a 4.11).
Die Schaltleistung des potenzialfreien O2-relais beträgt max. 1 A bei 24-48 V. Für die
Ansteuerung von Elementen mit höherer Leistung empfehlen wir den Einsatz von
entsprechend ausgelegten Leistungsschützen.
an den GA-Bus
Strahlung
Status
Kälte
Bedarf EIN EIN
Bedarf AUS AUS
ist eine 5-polige
Strahlung
Heizkörper
Wärme
EIN
AUS
AUS
AUS
