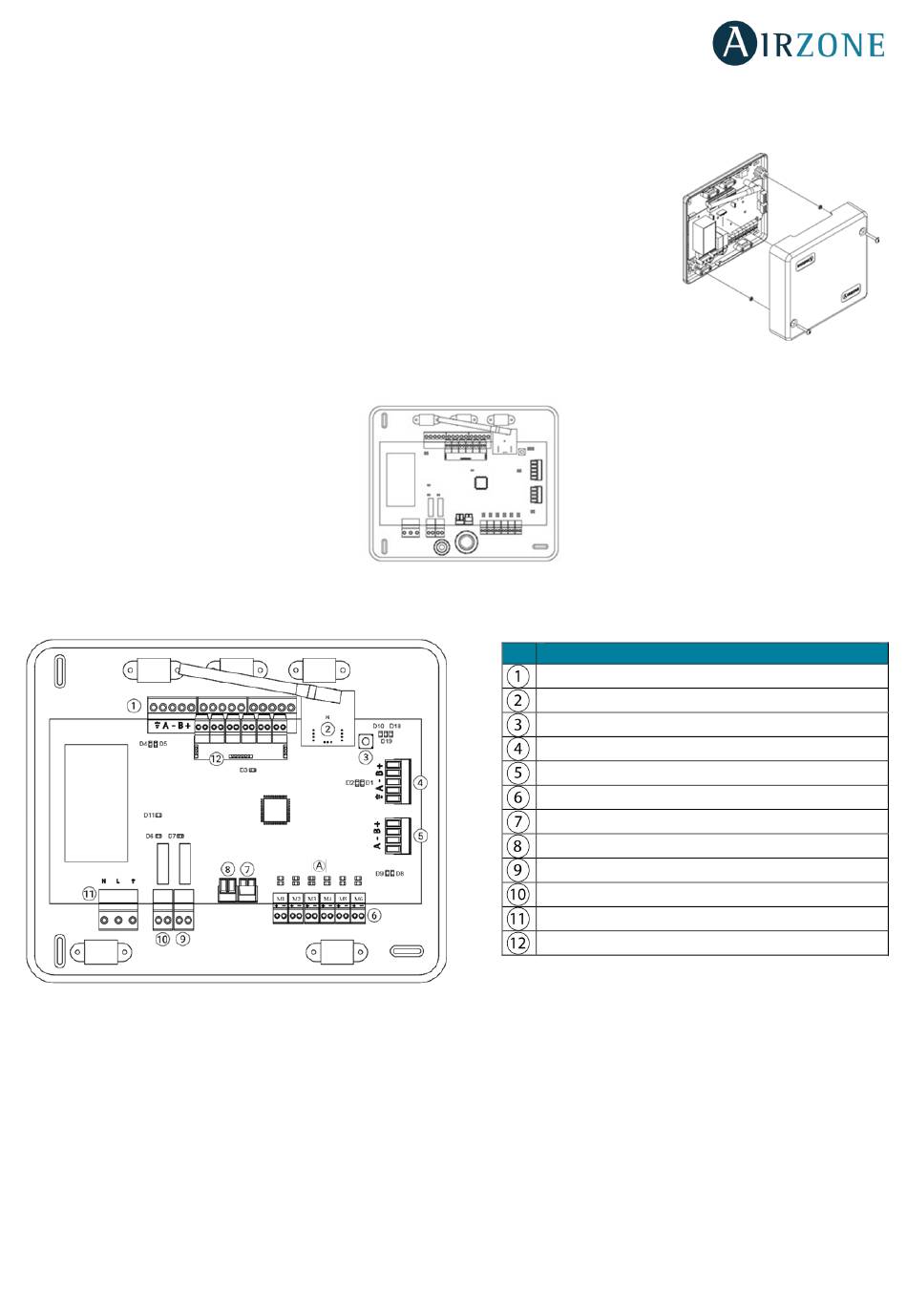

MONTAGE UND ANSCHLUSS

SYSTEMZENTRALE AIRZONE (AZCE6FLEXA3 / AZCE6IBPRO6)

Montage

Die Systemzentrale wird im Anschraubkasten zur Befestigung an Oberflächen geliefert.
Anbringung und Installation des Elements müssen gültige Elektronik-Vorschriften erfüllen.
Beachten Sie die folgenden Schritte bei der Installation der Zentrale:
•
Bringen Sie die Zentrale nahe des zu steuernden Geräts an.
•
Schrauben Sie die Abdeckung ab, um die Rückseite an der Wand zu befestigen.
•
Nach Durchführung aller Anschlussarbeiten schrauben Sie die Abdeckung wieder an.
Das System Flexa 3.0 bietet die Option, ein Zonensteuermodul Ein/Aus in die Zentralplatte
einzubauen (AZCE6ONOFF6Z). Hierzu bringen Sie das Modul an die in der Zentrale aktivierten Anschlüsse an.

Anschluss

Airzone Anschlussbus -Kontakte
Der Airzone Anschlussbus ermöglicht den Anschluss aller unabhängigen internen Elemente der Zentrale, wobei bis zu 6 Zonen
gesteuert werden können (8 über Erweiterungsmodul AZCE6EXP8Z). Folgende Elemente müssen angeschlossen werden:
Blueface- (AZCE6BLUEFACEC), Think- (AZCE6THINKC) und Lite-Thermostate (AZCE6LITEC).
Steuermodul der Strahlerelemente Airzone (AZCE6OUTPUT8).
Erweiterungsmodul Airzone 2 zonen (AZCE6EXP8Z).
Nr.

Beschreibung

Airzone Anschlussbus
Funkmodul
SW1
Haustechnikbus
Maschinenbus
Motorausgänge
Alarmeingang (normal-geschlossen)
Temperatursonde
KWL/Kessel
Stopp-Lauf-Relais AC
Stromversorgung
Ein/Aus-Modul (Nur AZCE6IBPRO6)
16
