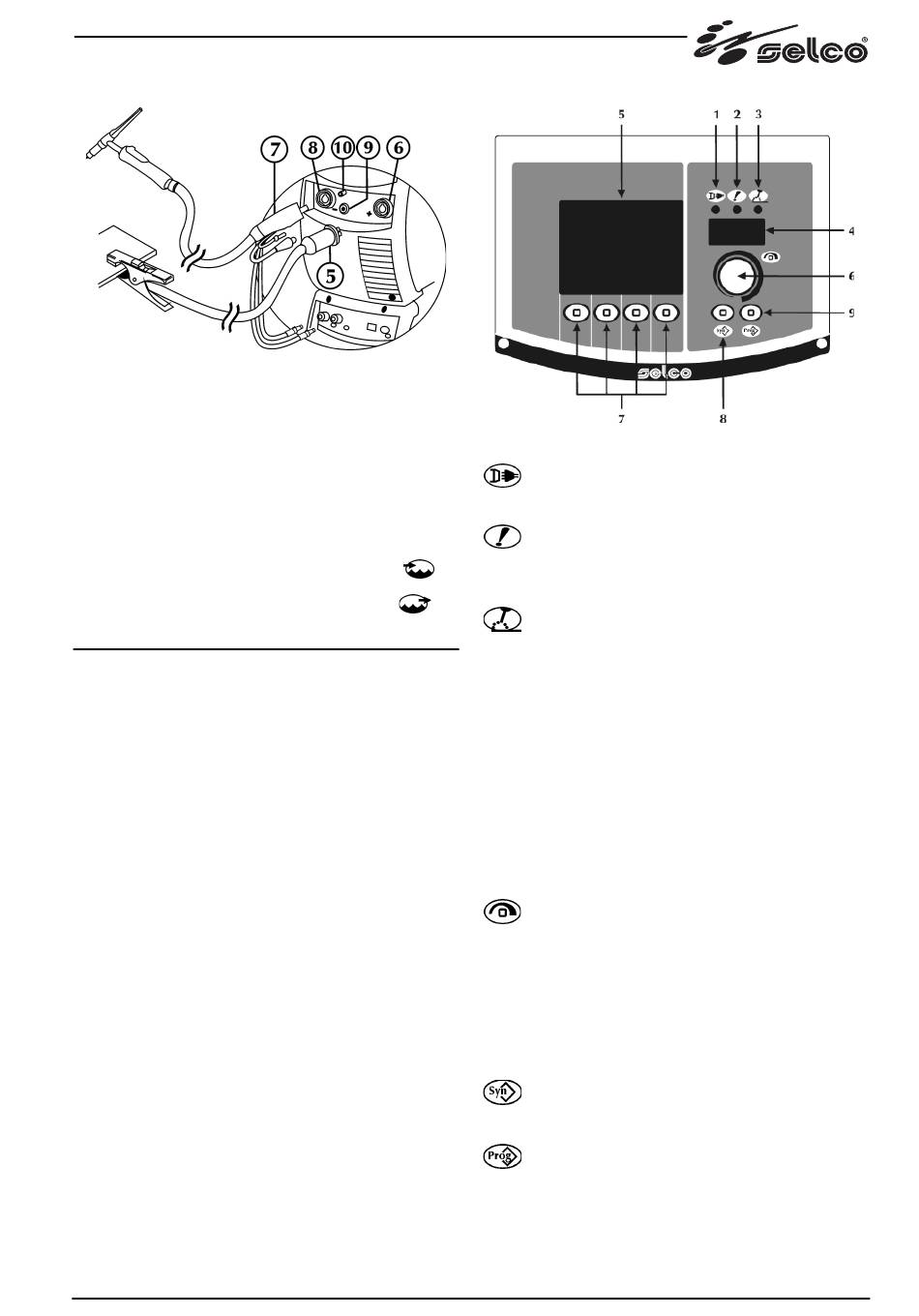

Aansluiting voor het TIG lassen
- Verbind (5) de aardklem aan de positieve snelkoppeling (+)
(6) van de stroombron.
- Verbind de TIG toorts koppeling (7) aan de snelkoppeling (8)
van de stroombron.
- Verbindt de gasleiding van de gasfles aan de gas aansluiting
aan de achterkant.
- Verbind de laskabel van de toorts met de juiste aansluiting-
klem (9).
- Verbind de gasslang van de toorts aan het juiste aansluitpunt
(10).
- Verbindt de rood gekleurde (symbool ) slang voor koelvloeistof
van de toorts met de snelkoppeling van de koelunit
- Verbindt de blauw gekleurde (symbool) slang voor koelvloeistof
van de toorts met de snelkoppeling van de koelunit

3 PRESENTATIE VAN DE INSTALLATIE

3.1 Algemene informatie

De Genesis 2700 AC/DC en de Genesis 3200 AC/DC zijn
inverter lasmachines die ontwikkeld zijn voor het elektrode
lassen (MMA), TIG DC (gelijkstroom) en TIG AC (wisselstroom)
lassen.
Het zijn volledig digitale multiprocessor systemen (dat verwer-
king op DSP en communicatie via CAN_BUS), en kunnen op
de best mogelijke manier aan de verschillende eisen van de
laswereld te voldoen.

3.2 Voorpaneel

1 Stroomtoevoer
Geeft aan dat de stroom is ingeschakeld en de machine
aan staat.
2 Algemeen alarm
Geeft aan dat het beveiligingssysteem een mogelijke
storing constateert zoals bij voorbeeld bij een te hoge
temperatuur (raadpleeg het gedeelte "Alarm codes").
.
3 Ingeschakeld
.
Geeft aan dat de boogspanning is geactiveer.
4 7-segmenten display
Zorgt ervoor dat u de waarden van de parameters
kunt aflezen tijdens het opstarten van de machine, de
instellingen, de stroomtoevoer en de voltage tijdens het
lassen, en de alarm codes.
5 LCD display
Zorgt ervoor dat u de waarden op de parameters kunt
aflezen tijdens het opstarten van de machine, de instel-
lingen, de stroomtoevoer en het voltage tijdens het lassen,
en de alarm codes.
Maakt het mogelijk dat alle handelingen direct getoond
worden.
6 Belangrijkste instellingsknop
Zorgt ervoor dat de las stroom doorlopend kan worden
aangepast.
Staat het opstarten toe. De keuze en de instelling van
de las parameters.
7 Processen/functies
Hiermee kunnen de verschillende functies van de
installatie geïnstalleerd worden (lasproces, lasmodi,
stroompulsen, grafische weergave e.d.).
8
Niet gebruikt
9 Programma's
Maakt het opslaan en besturen mogelijk van 64 las
programma's die door de lasser gepersonifieerd zijn.
