5.13.2 Abgleich Leitungswiderstand

Der Widerstandswert der Leitungen kann direkt eingestellt oder auch durch die Stromquelle abgeglichen
werden. Im Auslieferungszustand ist der Leitungswiderstand der Stromquellen auf 8 mOhm eingestellt.
Dieser Wert entspricht einer 5 m Masseleitung, einem 1,5 m Zwischenschlauchpaket und einem 3 m
wassergekühlten Schweißbrenner. Bei anderen Schlauchpaketlängen ist deshalb eine +/-
Spannungskorrektur zur Optimierung der Schweißeigenschaften nötig. Durch ein erneutes Abgleichen
des Leitungswiderstandes kann der Spannungskorrekturwert wieder nahe Null gestellt werden. Der
elektrische Leitungswiderstand sollte nach jedem Wechsel einer Zubehörkomponente wie z.B.
Schweißbrenner oder Zwischenschlauchpaket neu abgeglichen werden.
Sind beide Schweißbrenner am Drahtvorschubgerät angeschlossen muss der links angeschlossene
Schweißbrenner mit dem Parameter (rL1) und der der rechts angeschlossene Schweißbrenner mit dem
Parameter (rL2) eingemessen werden.
1
0
2
3
4
099-005080-EW500
21.05.2014
l
+
0
l
B
A

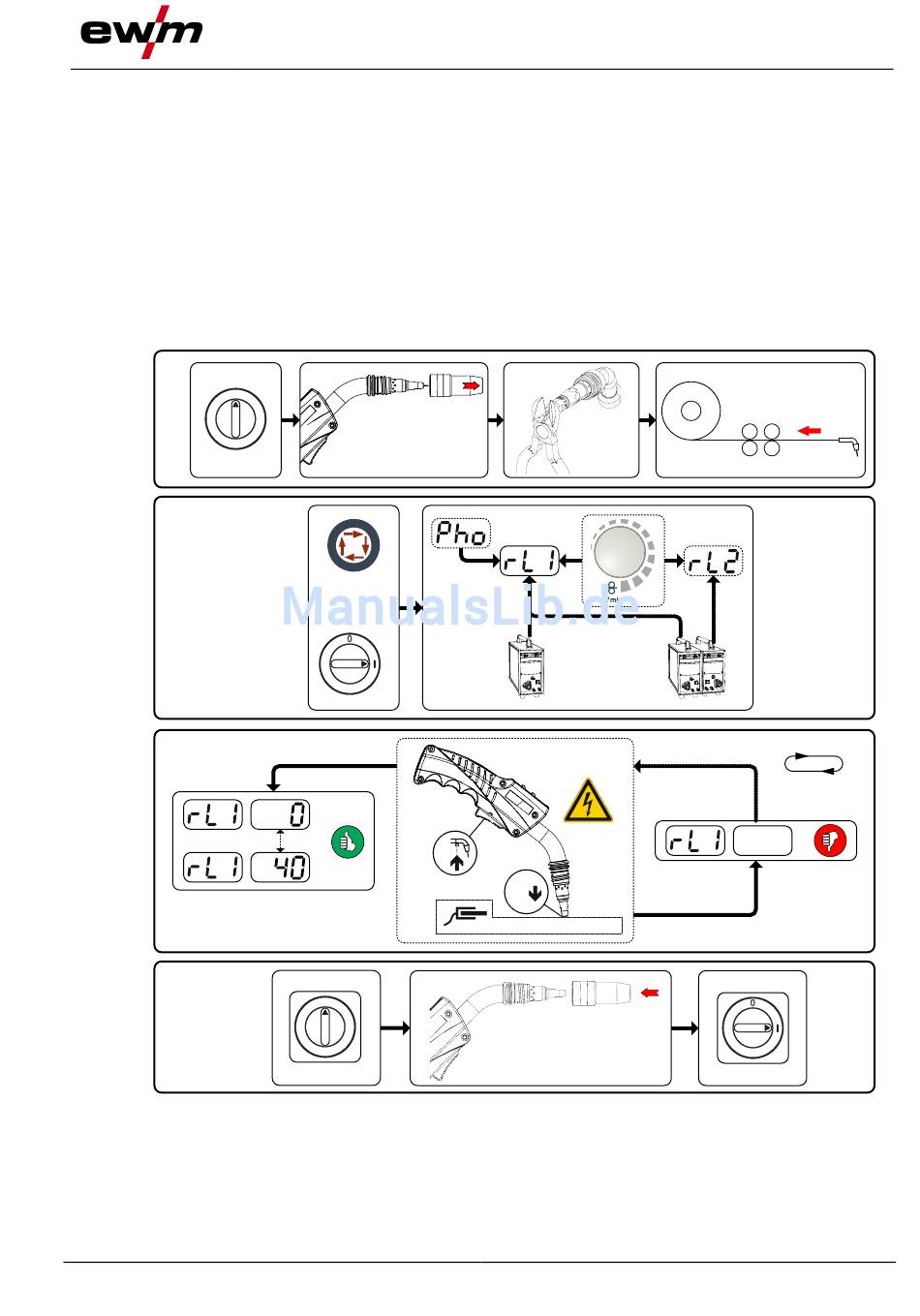

Abbildung 5-57
Aufbau und Funktion
Gerätekonfigurationsmenü
