2-Takt-Spezial
1.Takt
•
Brennertaster betätigen und halten.
•
Schutzgas strömt aus (Gasvorströmen).
•
Drahtvorschubmotor läuft mit „Einschleichgeschwindigkeit".
•
Lichtbogen zündet nachdem die Drahtelektrode auf das Werkstück auftrifft,
Schweißstrom fließt (Startprogramm P
•
Slope auf Hauptprogramm P
2.Takt
•
Brennertaster loslassen.
•
Slope zum Endprogramm P
•
Drahtvorschubmotor stoppt.
•
Lichtbogen erlischt nach Ablauf der eingestellten Drahtrückbrandzeit.
•
Gasnachströmzeit läuft ab.
099-005080-EW500
21.05.2014

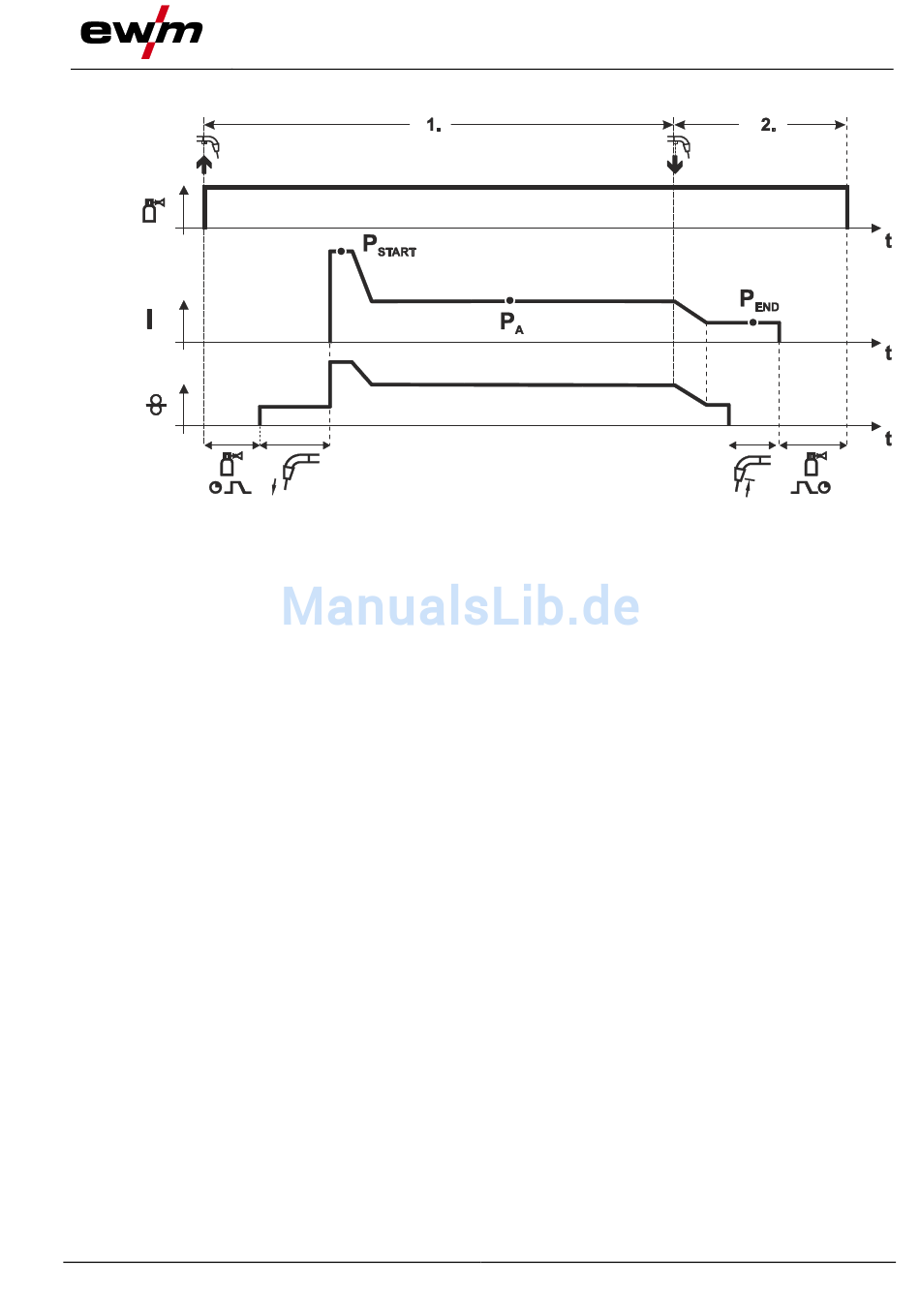

Abbildung 5-20
für die Zeit t
START
.
A
für die Zeit t
.
END
end
Aufbau und Funktion
).
start
MIG/MAG-Schweißen
