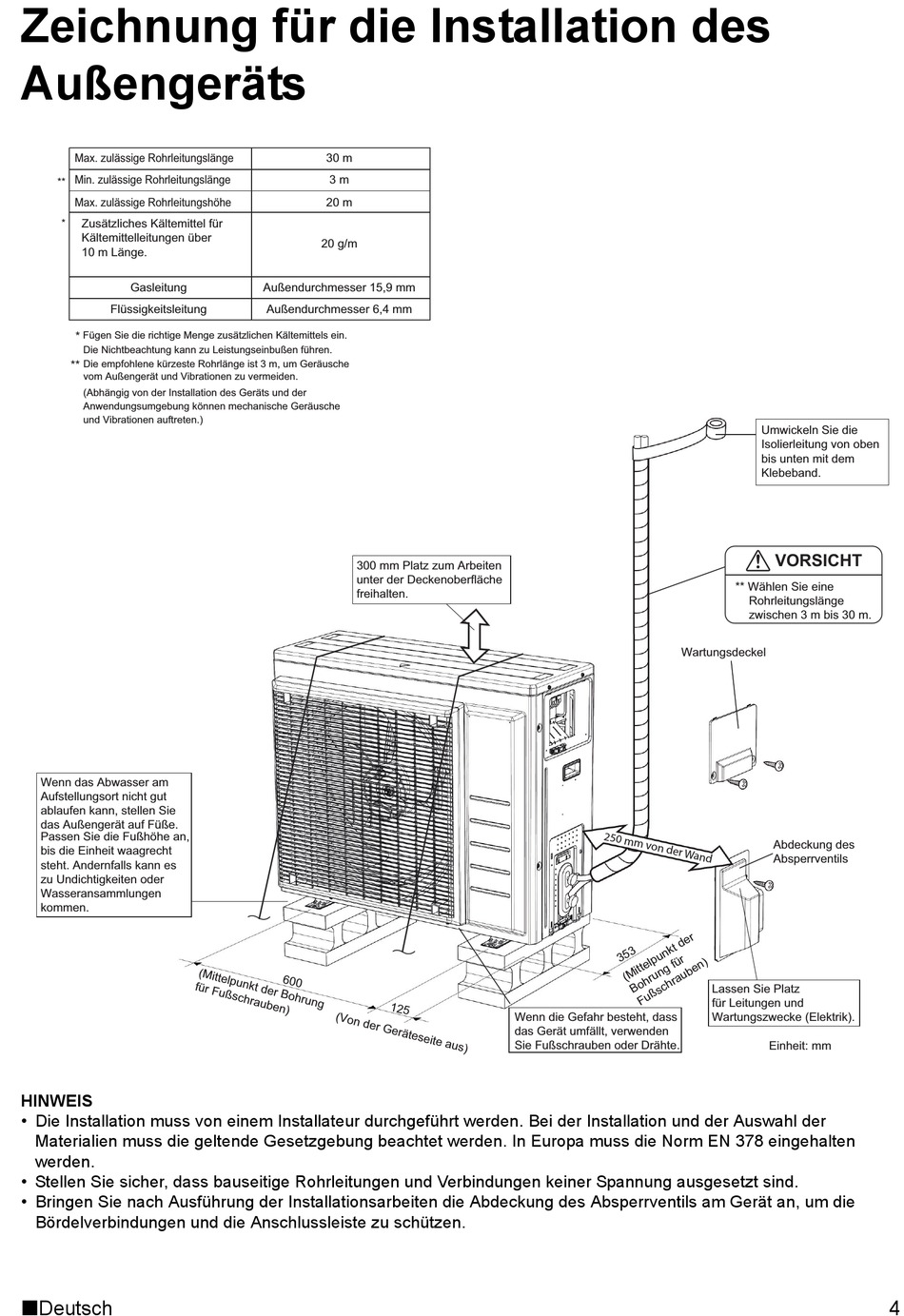

Zeichnung für die Installation des
Außengeräts
Max. zulässige Rohrleitungslänge
Min. zulässige Rohrleitungslänge
**
Max. zulässige Rohrleitungshöhe
*
Zusätzliches Kältemittel für
Kältemittelleitungen über
10 m Länge.
Gasleitung
Flüssigkeitsleitung
*
Fügen Sie die richtige Menge zusätzlichen Kältemittels ein.
Die Nichtbeachtung kann zu Leistungseinbußen führen.
Die empfohlene kürzeste Rohrlänge ist 3 m, um Geräusche
**
vom Außengerät und Vibrationen zu vermeiden.
(Abhängig von der Installation des Geräts und der
Anwendungsumgebung können mechanische Geräusche
und Vibrationen auftreten.)
Wenn das Abwasser am
Aufstellungsort nicht gut
ablaufen kann, stellen Sie
das Außengerät auf Füße.
Passen Sie die Fußhöhe an,
bis die Einheit waagrecht
steht. Andernfalls kann es
zu Undichtigkeiten oder
Wasseransammlungen
kommen.
HINWEIS
• Die Installation muss von einem Installateur durchgeführt werden. Bei der Installation und der Auswahl der
Materialien muss die geltende Gesetzgebung beachtet werden. In Europa muss die Norm EN 378 eingehalten
werden.
• Stellen Sie sicher, dass bauseitige Rohrleitungen und Verbindungen keiner Spannung ausgesetzt sind.
• Bringen Sie nach Ausführung der Installationsarbeiten die Abdeckung des Absperrventils am Gerät an, um die
Bördelverbindungen und die Anschlussleiste zu schützen.
Deutsch
30 m
3 m
20 m
20 g/m
Außendurchmesser 15,9 mm
Außendurchmesser 6,4 mm
300 mm Platz zum Arbeiten
unter der Deckenoberfläche
freihalten.
Wartungsdeckel
Wenn die Gefahr besteht, dass
das Gerät umfällt, verwenden
Sie Fußschrauben oder Drähte.
Umwickeln Sie die
Isolierleitung von oben
bis unten mit dem
Klebeband.
VORSICHT
** Wählen Sie eine
Rohrleitungslänge
zwischen 3 m bis 30 m.
Abdeckung des
Absperrventils
Lassen Sie Platz
für Leitungen und
Wartungszwecke (Elektrik).
Einheit: mm
