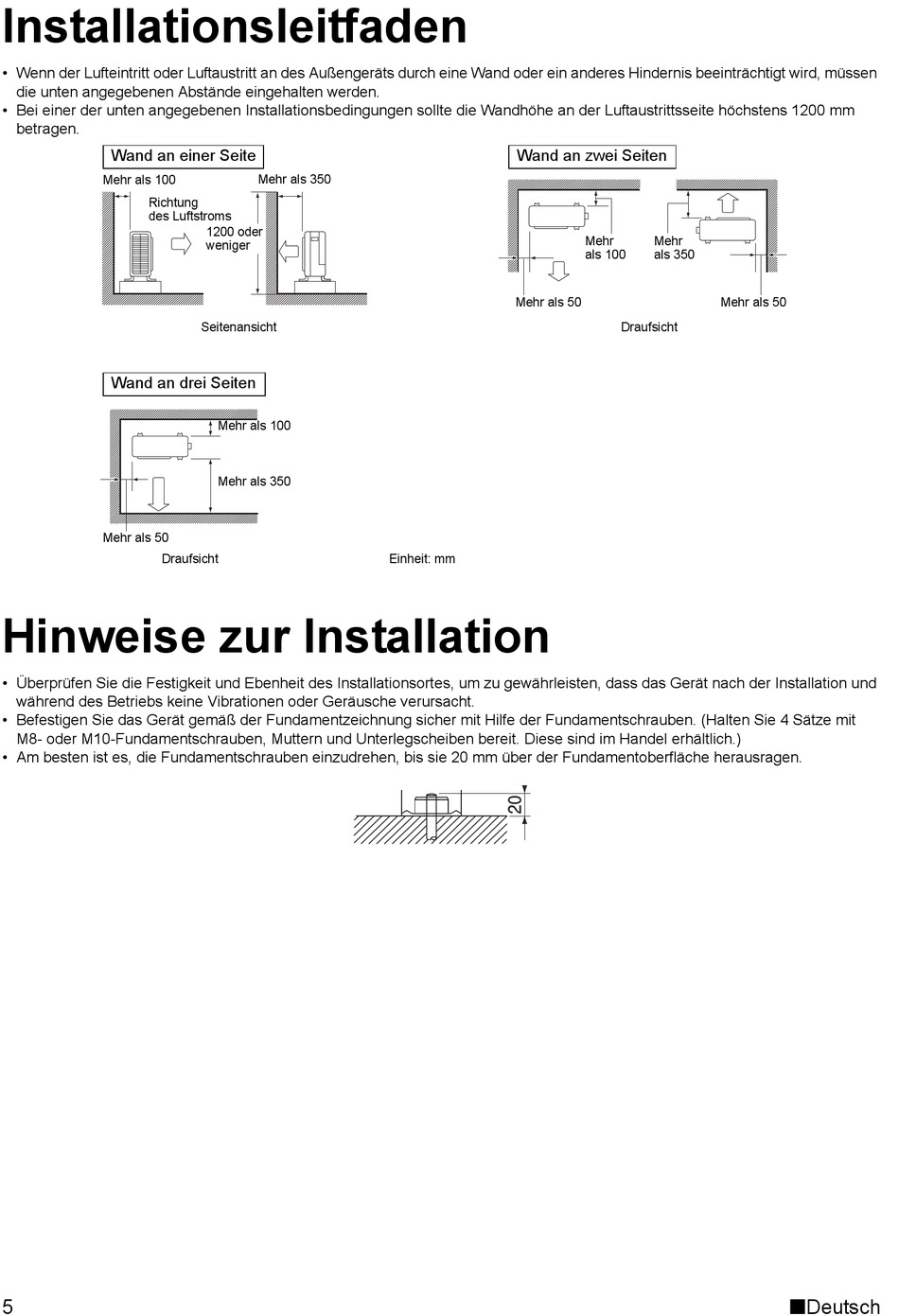

Installationsleitfaden
• Wenn der Lufteintritt oder Luftaustritt an des Außengeräts durch eine Wand oder ein anderes Hindernis beeinträchtigt wird, müssen
die unten angegebenen Abstände eingehalten werden.
• Bei einer der unten angegebenen Installationsbedingungen sollte die Wandhöhe an der Luftaustrittsseite höchstens 1200 mm
betragen.
Wand an einer Seite
Mehr als 100
Richtung
des Luftstroms
Wand an drei Seiten
Mehr als 50
Draufsicht
Hinweise zur Installation
• Überprüfen Sie die Festigkeit und Ebenheit des Installationsortes, um zu gewährleisten, dass das Gerät nach der Installation und
während des Betriebs keine Vibrationen oder Geräusche verursacht.
• Befestigen Sie das Gerät gemäß der Fundamentzeichnung sicher mit Hilfe der Fundamentschrauben. (Halten Sie 4 Sätze mit
M8- oder M10-Fundamentschrauben, Muttern und Unterlegscheiben bereit. Diese sind im Handel erhältlich.)
• Am besten ist es, die Fundamentschrauben einzudrehen, bis sie 20 mm über der Fundamentoberfläche herausragen.
5
Mehr als 350
1200 oder
weniger
Seitenansicht
Mehr als 100
Mehr als 350
Wand an zwei Seiten
Mehr als 50
Einheit: mm
Mehr
Mehr
als 100
als 350
Mehr als 50
Draufsicht
Deutsch
