Installation des Außengeräts

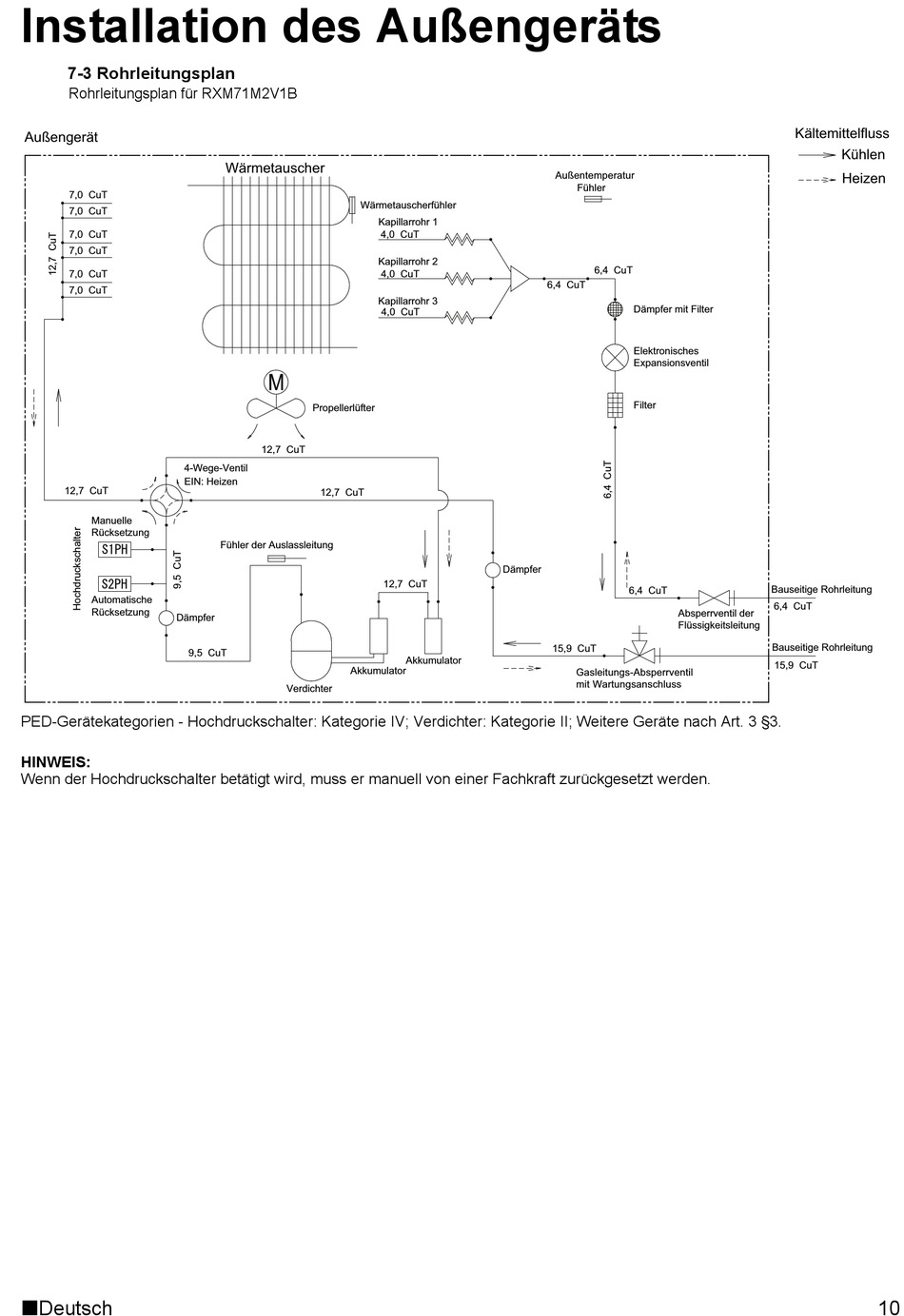

7-3 Rohrleitungsplan
Rohrleitungsplan für RXM71M2V1B
Außengerät
7,0 CuT
7,0 CuT
7,0 CuT
7,0 CuT
7,0 CuT
7,0 CuT
4-Wege-Ventil
EIN: Heizen
12,7 CuT
Manuelle
Rücksetzung
Automatische
Rücksetzung
Dämpfer
9,5 CuT
PED-Gerätekategorien - Hochdruckschalter: Kategorie IV; Verdichter: Kategorie II; Weitere Geräte nach Art. 3 §3.
HINWEIS:
Wenn der Hochdruckschalter betätigt wird, muss er manuell von einer Fachkraft zurückgesetzt werden.
Deutsch
Wärmetauscher
Wärmetauscherfühler
Kapillarrohr 1
4,0 CuT
Kapillarrohr 2
4,0 CuT
Kapillarrohr 3
4,0 CuT
Propellerlüfter
12,7 CuT
12,7 CuT
Fühler der Auslassleitung
12,7 CuT
Akkumulator
Verdichter
Außentemperatur
6,4 CuT
Dämpfer
15,9 CuT
Akkumulator
Gasleitungs-Absperrventil
mit Wartungsanschluss
Fühler
6,4 CuT
Dämpfer mit Filter
Elektronisches
Expansionsventil
Filter
6,4 CuT
Absperrventil der
Flüssigkeitsleitung
Kältemittelfluss
Kühlen
Heizen
Bauseitige Rohrleitung
6,4 CuT
Bauseitige Rohrleitung
15,9 CuT
