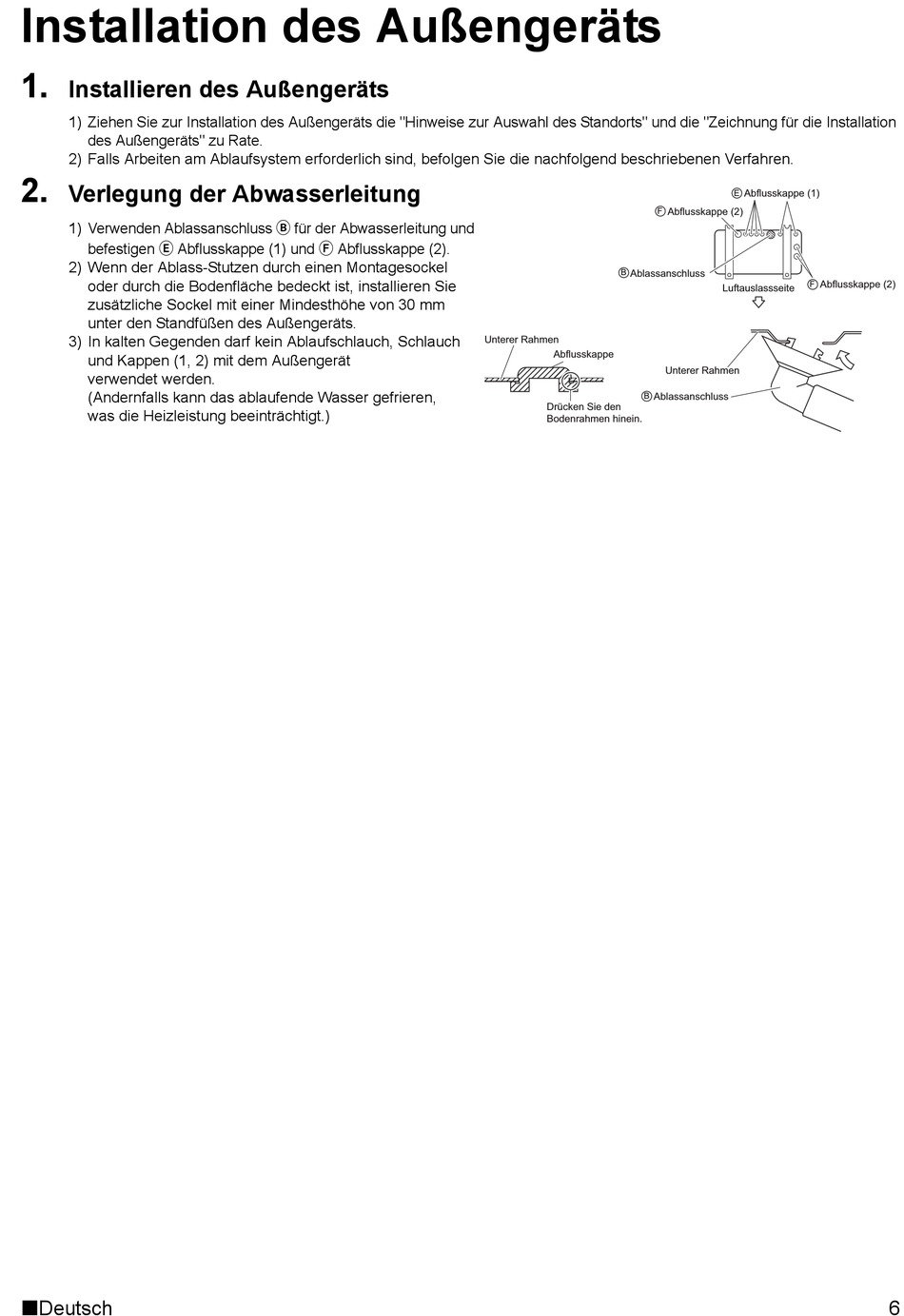

Installation des Außengeräts
1.
Installieren des Außengeräts
1) Ziehen Sie zur Installation des Außengeräts die "Hinweise zur Auswahl des Standorts" und die "Zeichnung für die Installation
des Außengeräts" zu Rate.
2) Falls Arbeiten am Ablaufsystem erforderlich sind, befolgen Sie die nachfolgend beschriebenen Verfahren.
2.
Verlegung der Abwasserleitung
1) Verwenden Ablassanschluss Ⓑ für der Abwasserleitung und
befestigen Ⓔ Abflusskappe (1) und Ⓕ Abflusskappe (2).
2) Wenn der Ablass-Stutzen durch einen Montagesockel
oder durch die Bodenfläche bedeckt ist, installieren Sie
zusätzliche Sockel mit einer Mindesthöhe von 30 mm
unter den Standfüßen des Außengeräts.
3) In kalten Gegenden darf kein Ablaufschlauch, Schlauch
und Kappen (1, 2) mit dem Außengerät
verwendet werden.
(Andernfalls kann das ablaufende Wasser gefrieren,
was die Heizleistung beeinträchtigt.)
Deutsch
B
Ablassanschluss
Unterer Rahmen
Abflusskappe
B
Ablassanschluss
Drücken Sie den
Bodenrahmen hinein.
E
Abflusskappe (1)
F
Abflusskappe (2)
Abflusskappe (2)
F
Luftauslassseite
Unterer Rahmen
6
