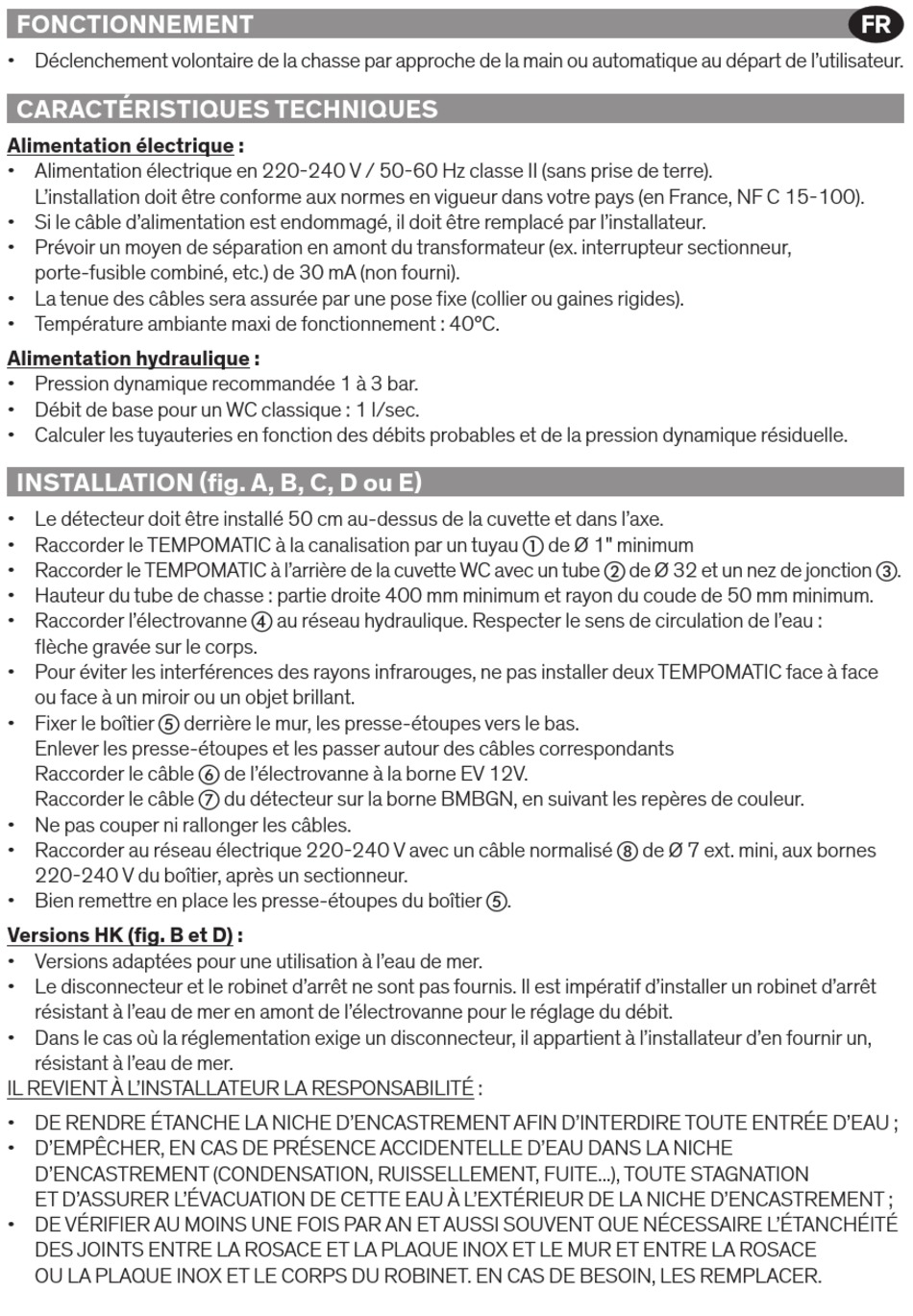

FONCTIONNEMENT
• Déclenchement volontaire de la chasse par approche de la main ou automatique au départ de l'utilisateur.
CARACTÉRISTIQUES TECHNIQUES
Alimentation électrique :
• Alimentation électrique en 220-240 V / 50-60 Hz classe II (sans prise de terre).
L'installation doit être conforme aux normes en vigueur dans votre pays (en France, NF C 15-100).
• Si le câble d'alimentation est endommagé, il doit être remplacé par l'installateur.
• Prévoir un moyen de séparation en amont du transformateur (ex. interrupteur sectionneur,
porte-fusible combiné, etc.) de 30 mA (non fourni).
• La tenue des câbles sera assurée par une pose fixe (collier ou gaines rigides).
• Température ambiante maxi de fonctionnement : 40°C.
Alimentation hydraulique :
• Pression dynamique recommandée 1 à 3 bar.
• Débit de base pour un WC classique : 1 l/sec.
• Calculer les tuyauteries en fonction des débits probables et de la pression dynamique résiduelle.
INSTALLATION (fig. A, B, C, D ou E)
• Le détecteur doit être installé 50 cm au-dessus de la cuvette et dans l'axe.
• Raccorder le TEMPOMATIC à la canalisation par un tuyau a de Ø 1" minimum
• Raccorder le TEMPOMATIC à l'arrière de la cuvette WC avec un tube b de Ø 32 et un nez de jonction c.
• Hauteur du tube de chasse : partie droite 400 mm minimum et rayon du coude de 50 mm minimum.
• Raccorder l'électrovanne d au réseau hydraulique. Respecter le sens de circulation de l'eau :
flèche gravée sur le corps.
• Pour éviter les interférences des rayons infrarouges, ne pas installer deux TEMPOMATIC face à face
ou face à un miroir ou un objet brillant.
• Fixer le boîtier e derrière le mur, les presse-étoupes vers le bas.
Enlever les presse-étoupes et les passer autour des câbles correspondants
Raccorder le câble f de l'électrovanne à la borne EV 12V.
Raccorder le câble g du détecteur sur la borne BMBGN, en suivant les repères de couleur.
• Ne pas couper ni rallonger les câbles.
• Raccorder au réseau électrique 220-240 V avec un câble normalisé h de Ø 7 ext. mini, aux bornes
220-240 V du boîtier, après un sectionneur.
• Bien remettre en place les presse-étoupes du boîtier e.
Versions HK (fig. B et D) :
• Versions adaptées pour une utilisation à l'eau de mer.
• Le disconnecteur et le robinet d'arrêt ne sont pas fournis. Il est impératif d'installer un robinet d'arrêt
résistant à l'eau de mer en amont de l'électrovanne pour le réglage du débit.
• Dans le cas où la réglementation exige un disconnecteur, il appartient à l'installateur d'en fournir un,
résistant à l'eau de mer.
IL REVIENT À L'INSTALLATEUR LA RESPONSABILITÉ :
• DE RENDRE ÉTANCHE LA NICHE D'ENCASTREMENT AFIN D'INTERDIRE TOUTE ENTRÉE D'EAU ;
• D'EMPÊCHER, EN CAS DE PRÉSENCE ACCIDENTELLE D'EAU DANS LA NICHE
D'ENCASTREMENT (CONDENSATION, RUISSELLEMENT, FUITE...), TOUTE STAGNATION
ET D'ASSURER L'ÉVACUATION DE CETTE EAU À L'EXTÉRIEUR DE LA NICHE D'ENCASTREMENT ;
• DE VÉRIFIER AU MOINS UNE FOIS PAR AN ET AUSSI SOUVENT QUE NÉCESSAIRE L'ÉTANCHÉITÉ
DES JOINTS ENTRE LA ROSACE ET LA PLAQUE INOX ET LE MUR ET ENTRE LA ROSACE
OU LA PLAQUE INOX ET LE CORPS DU ROBINET. EN CAS DE BESOIN, LES REMPLACER.
FR
