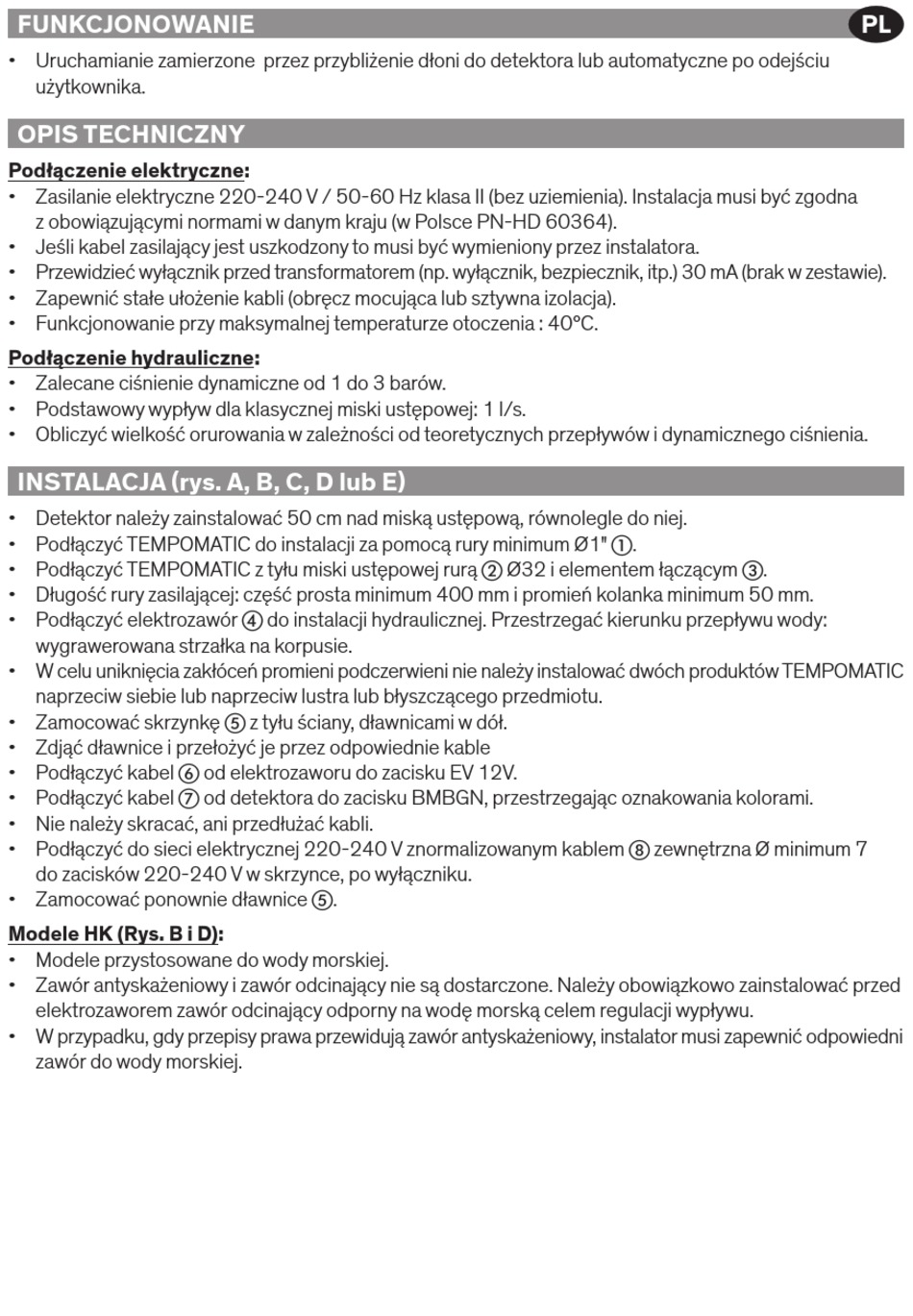

FUNKCJONOWANIE
• Uruchamianie zamierzone przez przybliżenie dłoni do detektora lub automatyczne po odejściu
użytkownika.
OPIS TECHNICZNY
Podłączenie elektryczne:
• Zasilanie elektryczne 220-240 V / 50-60 Hz klasa II (bez uziemienia). Instalacja musi być zgodna
z obowiązującymi normami w danym kraju (w Polsce PN-HD 60364).
• Jeśli kabel zasilający jest uszkodzony to musi być wymieniony przez instalatora.
• Przewidzieć wyłącznik przed transformatorem (np. wyłącznik, bezpiecznik, itp.) 30 mA (brak w zestawie).
• Zapewnić stałe ułożenie kabli (obręcz mocująca lub sztywna izolacja).
• Funkcjonowanie przy maksymalnej temperaturze otoczenia : 40°C.
Podłączenie hydrauliczne:
• Zalecane ciśnienie dynamiczne od 1 do 3 barów.
• Podstawowy wypływ dla klasycznej miski ustępowej: 1 l/s.
• Obliczyć wielkość orurowania w zależności od teoretycznych przepływów i dynamicznego ciśnienia.
INSTALACJA (rys. A, B, C, D lub E)
• Detektor należy zainstalować 50 cm nad miską ustępową, równolegle do niej.
• Podłączyć TEMPOMATIC do instalacji za pomocą rury minimum Ø1" a.
• Podłączyć TEMPOMATIC z tyłu miski ustępowej rurą b Ø32 i elementem łączącym c.
• Długość rury zasilającej: część prosta minimum 400 mm i promień kolanka minimum 50 mm.
• Podłączyć elektrozawór d do instalacji hydraulicznej. Przestrzegać kierunku przepływu wody:
wygrawerowana strzałka na korpusie.
• W celu uniknięcia zakłóceń promieni podczerwieni nie należy instalować dwóch produktów TEMPOMATIC
naprzeciw siebie lub naprzeciw lustra lub błyszczącego przedmiotu.
• Zamocować skrzynkę e z tyłu ściany, dławnicami w dół.
• Zdjąć dławnice i przełożyć je przez odpowiednie kable
• Podłączyć kabel f od elektrozaworu do zacisku EV 12V.
• Podłączyć kabel g od detektora do zacisku BMBGN, przestrzegając oznakowania kolorami.
• Nie należy skracać, ani przedłużać kabli.
• Podłączyć do sieci elektrycznej 220-240 V znormalizowanym kablem h zewnętrzna Ø minimum 7
do zacisków 220-240 V w skrzynce, po wyłączniku.
• Zamocować ponownie dławnice e.
Modele HK (Rys. B i D):
• Modele przystosowane do wody morskiej.
• Zawór antyskażeniowy i zawór odcinający nie są dostarczone. Należy obowiązkowo zainstalować przed
elektrozaworem zawór odcinający odporny na wodę morską celem regulacji wypływu.
• W przypadku, gdy przepisy prawa przewidują zawór antyskażeniowy, instalator musi zapewnić odpowiedni
zawór do wody morskiej.
PL
