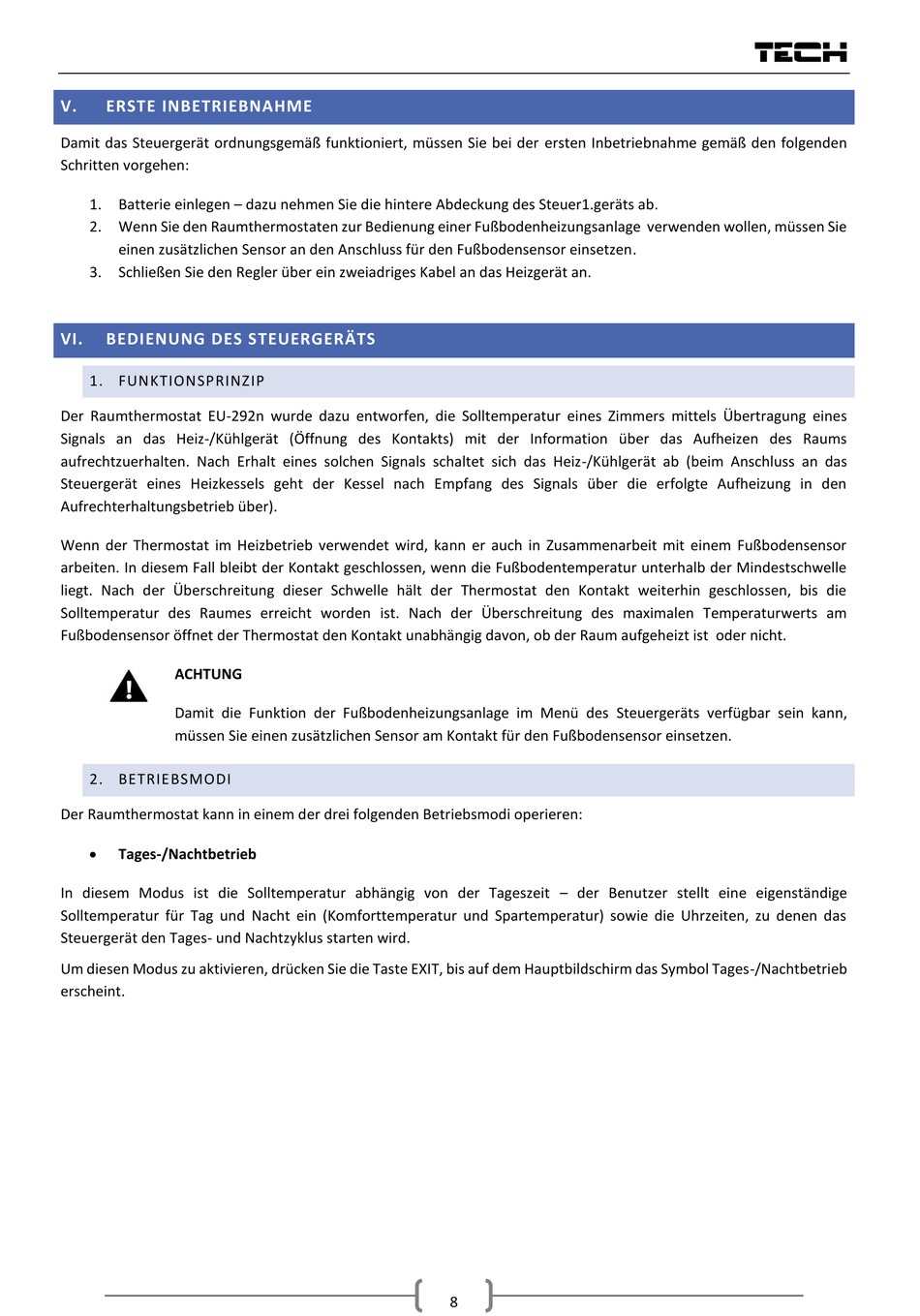

V.
ERSTE INBETRIEBNAHME
Damit das Steuergerät ordnungsgemäß funktioniert, müssen Sie bei der ersten Inbetriebnahme gemäß den folgenden
Schritten vorgehen:
1. Batterie einlegen – dazu nehmen Sie die hintere Abdeckung des Steuer1.geräts ab.
2. Wenn Sie den Raumthermostaten zur Bedienung einer Fußbodenheizungsanlage verwenden wollen, müssen Sie
einen zusätzlichen Sensor an den Anschluss für den Fußbodensensor einsetzen.
3. Schließen Sie den Regler über ein zweiadriges Kabel an das Heizgerät an.
VI.
BEDIENUNG DES STEUERGERÄTS
1. FUNKTIONSPRINZIP
Der Raumthermostat EU-292n wurde dazu entworfen, die Solltemperatur eines Zimmers mittels Übertragung eines
Signals an das Heiz-/Kühlgerät (Öffnung des Kontakts) mit der Information über das Aufheizen des Raums
aufrechtzuerhalten. Nach Erhalt eines solchen Signals schaltet sich das Heiz-/Kühlgerät ab (beim Anschluss an das
Steuergerät eines Heizkessels geht der Kessel nach Empfang des Signals über die erfolgte Aufheizung in den
Aufrechterhaltungsbetrieb über).
Wenn der Thermostat im Heizbetrieb verwendet wird, kann er auch in Zusammenarbeit mit einem Fußbodensensor
arbeiten. In diesem Fall bleibt der Kontakt geschlossen, wenn die Fußbodentemperatur unterhalb der Mindestschwelle
liegt. Nach der Überschreitung dieser Schwelle hält der Thermostat den Kontakt weiterhin geschlossen, bis die
Solltemperatur des Raumes erreicht worden ist. Nach der Überschreitung des maximalen Temperaturwerts am
Fußbodensensor öffnet der Thermostat den Kontakt unabhängig davon, ob der Raum aufgeheizt ist oder nicht.
ACHTUNG
Damit die Funktion der Fußbodenheizungsanlage im Menü des Steuergeräts verfügbar sein kann,
müssen Sie einen zusätzlichen Sensor am Kontakt für den Fußbodensensor einsetzen.
2. BETRIEBSMODI
Der Raumthermostat kann in einem der drei folgenden Betriebsmodi operieren:
•
Tages-/Nachtbetrieb
In diesem Modus ist die Solltemperatur abhängig von der Tageszeit – der Benutzer stellt eine eigenständige
Solltemperatur für Tag und Nacht ein (Komforttemperatur und Spartemperatur) sowie die Uhrzeiten, zu denen das
Steuergerät den Tages- und Nachtzyklus starten wird.
Um diesen Modus zu aktivieren, drücken Sie die Taste EXIT, bis auf dem Hauptbildschirm das Symbol Tages-/Nachtbetrieb
erscheint.
8
