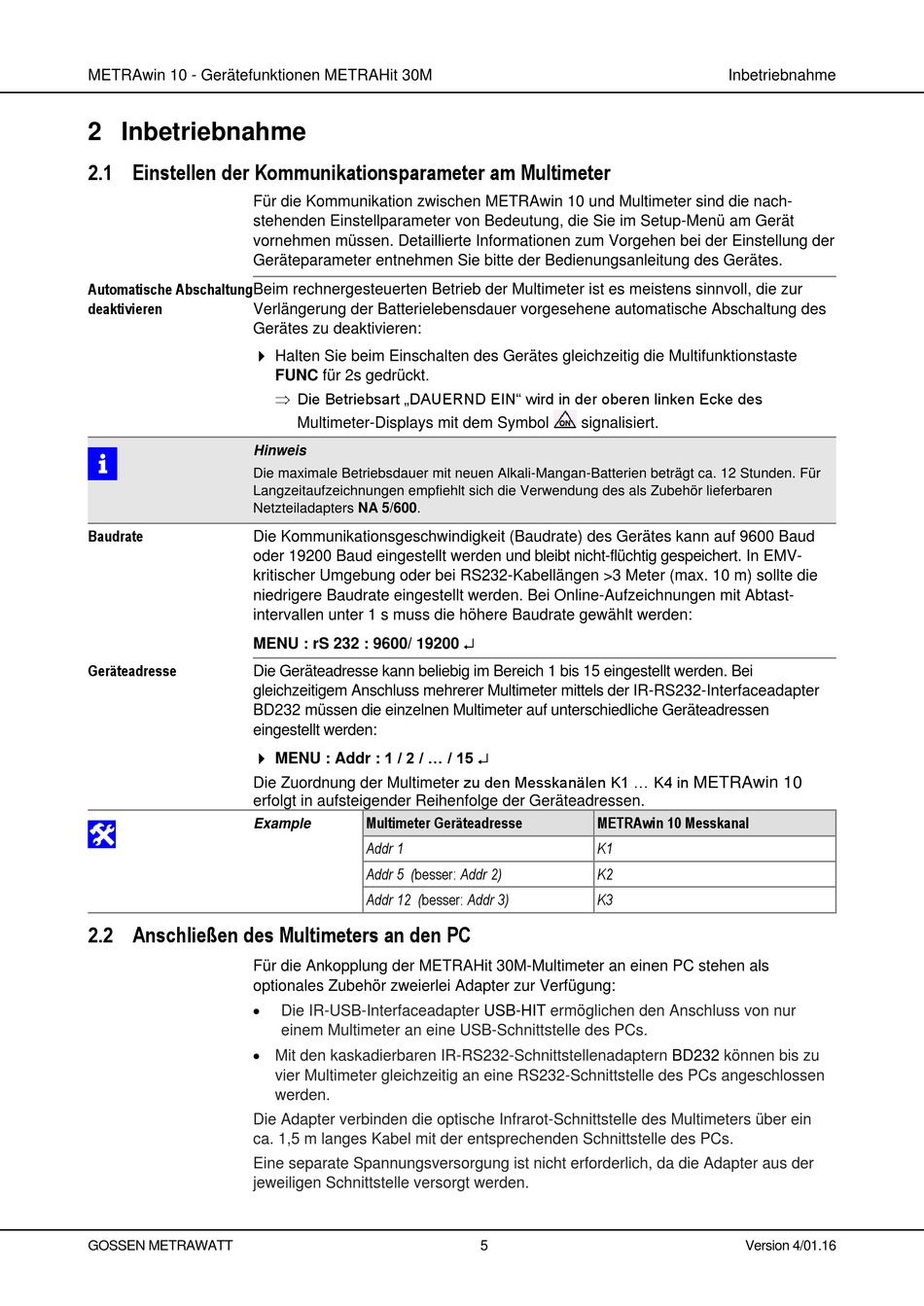

METRAwin 10 - Gerätefunktionen METRAHit 30M
2 Inbetriebnahme
2.1 Einstellen der Kommunikationsparameter am Multimeter
Für die Kommunikation zwischen METRAwin 10 und Multimeter sind die nach-
stehenden Einstellparameter von Bedeutung, die Sie im Setup-Menü am Gerät
vornehmen müssen. Detaillierte Informationen zum Vorgehen bei der Einstellung der
Geräteparameter entnehmen Sie bitte der Bedienungsanleitung des Gerätes.
Automatische Abschaltung
Beim rechnergesteuerten Betrieb der Multimeter ist es meistens sinnvoll, die zur
deaktivieren
Verlängerung der Batterielebensdauer vorgesehene automatische Abschaltung des
Gerätes zu deaktivieren:
Halten Sie beim Einschalten des Gerätes gleichzeitig die Multifunktionstaste
Hinweis
i
Die maximale Betriebsdauer mit neuen Alkali-Mangan-Batterien beträgt ca. 12 Stunden. Für
Langzeitaufzeichnungen empfiehlt sich die Verwendung des als Zubehör lieferbaren
Netzteiladapters NA 5/600.
Baudrate
Die Kommunikationsgeschwindigkeit (Baudrate) des Gerätes kann auf 9600 Baud
oder 19200 Baud eingestellt werden und bleibt nicht-flüchtig gespeichert. In EMV-
kritischer Umgebung oder bei RS232-Kabellängen >3 Meter (max. 10 m) sollte die
niedrigere Baudrate eingestellt werden. Bei Online-Aufzeichnungen mit Abtast-
intervallen unter 1 s muss die höhere Baudrate gewählt werden:
MENU : rS 232 : 9600/ 19200
Geräteadresse
Die Geräteadresse kann beliebig im Bereich 1 bis 15 eingestellt werden. Bei
gleichzeitigem Anschluss mehrerer Multimeter mittels der IR-RS232-Interfaceadapter
BD232 müssen die einzelnen Multimeter auf unterschiedliche Geräteadressen
eingestellt werden:
MENU : Addr : 1 / 2 / ... / 15
Die Zuordnung der Multimeter zu den Messkanälen K1 ... K4 in
erfolgt in aufsteigender Reihenfolge der Geräteadressen.
Example
2.2 Anschließen des Multimeters an den PC
Für die Ankopplung der METRAHit 30M-Multimeter an einen PC stehen als
optionales Zubehör zweierlei Adapter zur Verfügung:
Die Adapter verbinden die optische Infrarot-Schnittstelle des Multimeters über ein
ca. 1,5 m langes Kabel mit der entsprechenden Schnittstelle des PCs.
Eine separate Spannungsversorgung ist nicht erforderlich, da die Adapter aus der
jeweiligen Schnittstelle versorgt werden.
GOSSEN METRAWATT
FUNC für 2s gedrückt.
Die Betriebsart „DAUERND EIN" wird in der oberen linken Ecke des
Multimeter-Displays mit dem Symbol
Multimeter Geräteadresse
Addr 1
Addr 5 (besser: Addr 2)
Addr 12 (besser: Addr 3)
Die IR-USB-Interfaceadapter
einem Multimeter an eine USB-Schnittstelle des PCs.
Mit den kaskadierbaren IR-RS232-Schnittstellenadaptern
vier Multimeter gleichzeitig an eine RS232-Schnittstelle des PCs angeschlossen
werden.
signalisiert.
METRAwin 10 Messkanal
K1
K2
K3
USB-HIT
ermöglichen den Anschluss von nur
5
Inbetriebnahme
METRAwin 10
BD232
können bis zu
Version 4/01.16
