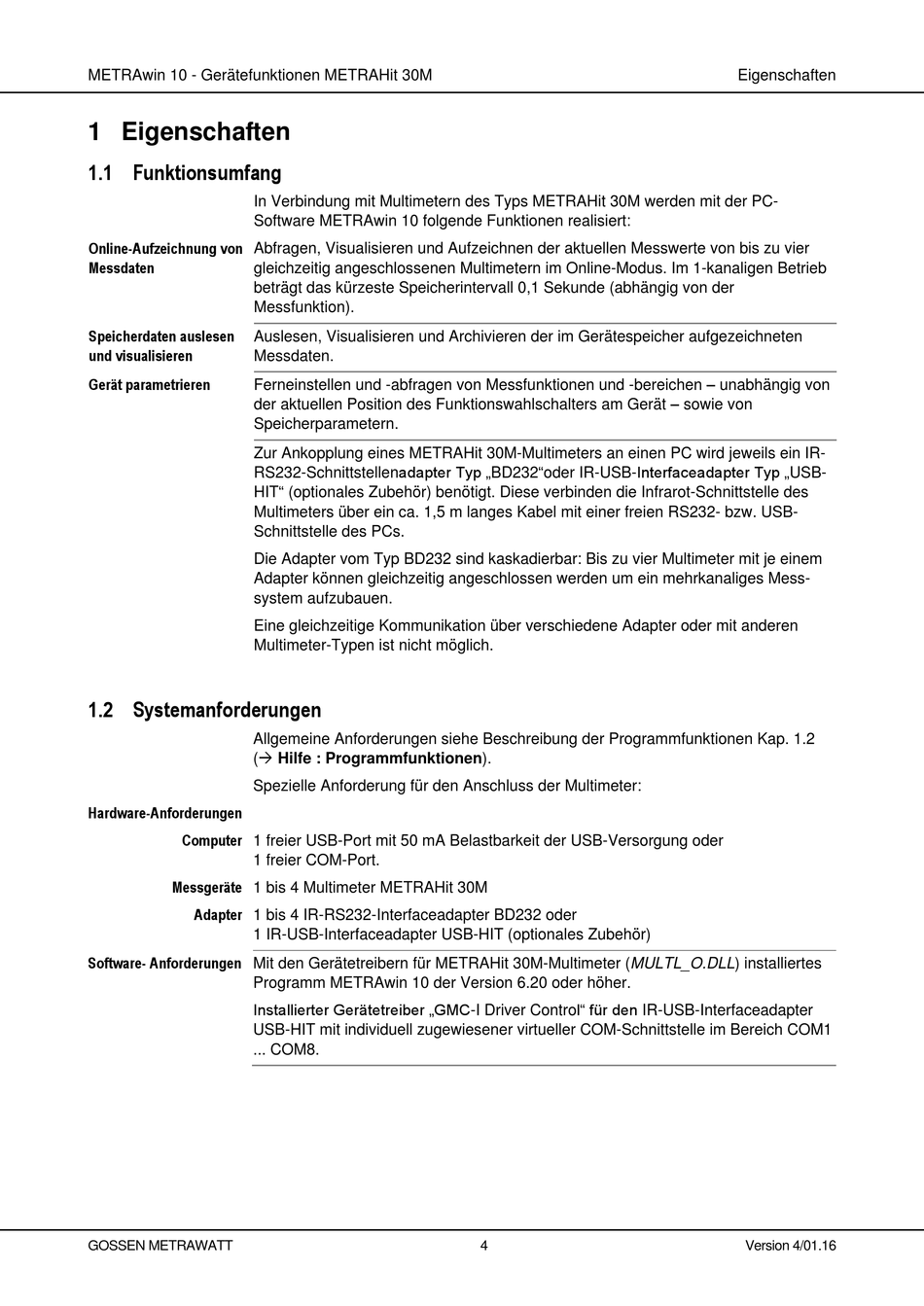

METRAwin 10 - Gerätefunktionen METRAHit 30M
1 Eigenschaften
1.1 Funktionsumfang
In Verbindung mit Multimetern des Typs METRAHit 30M werden mit der PC-
Software METRAwin 10 folgende Funktionen realisiert:
Online-Aufzeichnung von
Abfragen, Visualisieren und Aufzeichnen der aktuellen Messwerte von bis zu vier
Messdaten
gleichzeitig angeschlossenen Multimetern im Online-Modus. Im 1-kanaligen Betrieb
beträgt das kürzeste Speicherintervall 0,1 Sekunde (abhängig von der
Messfunktion).
Speicherdaten auslesen
Auslesen, Visualisieren und Archivieren der im Gerätespeicher aufgezeichneten
und visualisieren
Messdaten.
Gerät parametrieren
Ferneinstellen und -abfragen von Messfunktionen und -bereichen – unabhängig von
der aktuellen Position des Funktionswahlschalters am Gerät – sowie von
Speicherparametern.
Zur Ankopplung eines METRAHit 30M-Multimeters an einen PC wird jeweils ein IR-
RS232-Schnittstellenadapter Typ „BD232"oder IR-USB-Interfaceadapter Typ „USB-
HIT" (optionales Zubehör) benötigt. Diese verbinden die Infrarot-Schnittstelle des
Multimeters über ein ca. 1,5 m langes Kabel mit einer freien RS232- bzw. USB-
Schnittstelle des PCs.
Die Adapter vom Typ BD232 sind kaskadierbar: Bis zu vier Multimeter mit je einem
Adapter können gleichzeitig angeschlossen werden um ein mehrkanaliges Mess-
system aufzubauen.
Eine gleichzeitige Kommunikation über verschiedene Adapter oder mit anderen
Multimeter-Typen ist nicht möglich.
1.2 Systemanforderungen
Allgemeine Anforderungen siehe Beschreibung der Programmfunktionen Kap. 1.2
( Hilfe : Programmfunktionen).
Spezielle Anforderung für den Anschluss der Multimeter:
Hardware-Anforderungen
Computer 1 freier USB-Port mit 50 mA Belastbarkeit der USB-Versorgung oder
1 freier COM-Port.
Messgeräte 1 bis 4 Multimeter METRAHit 30M
Adapter 1 bis 4 IR-RS232-Interfaceadapter BD232 oder
1 IR-USB-Interfaceadapter USB-HIT (optionales Zubehör)
Software- Anforderungen Mit den Gerätetreibern für METRAHit 30M-Multimeter (MULTL_O.DLL) installiertes
Programm METRAwin 10 der Version 6.20 oder höher.
Installierter Gerätetreiber „GMC-I Driver Control" für den IR-USB-Interfaceadapter
USB-HIT mit individuell zugewiesener virtueller COM-Schnittstelle im Bereich COM1
... COM8.
GOSSEN METRAWATT
4
Eigenschaften
Version 4/01.16
