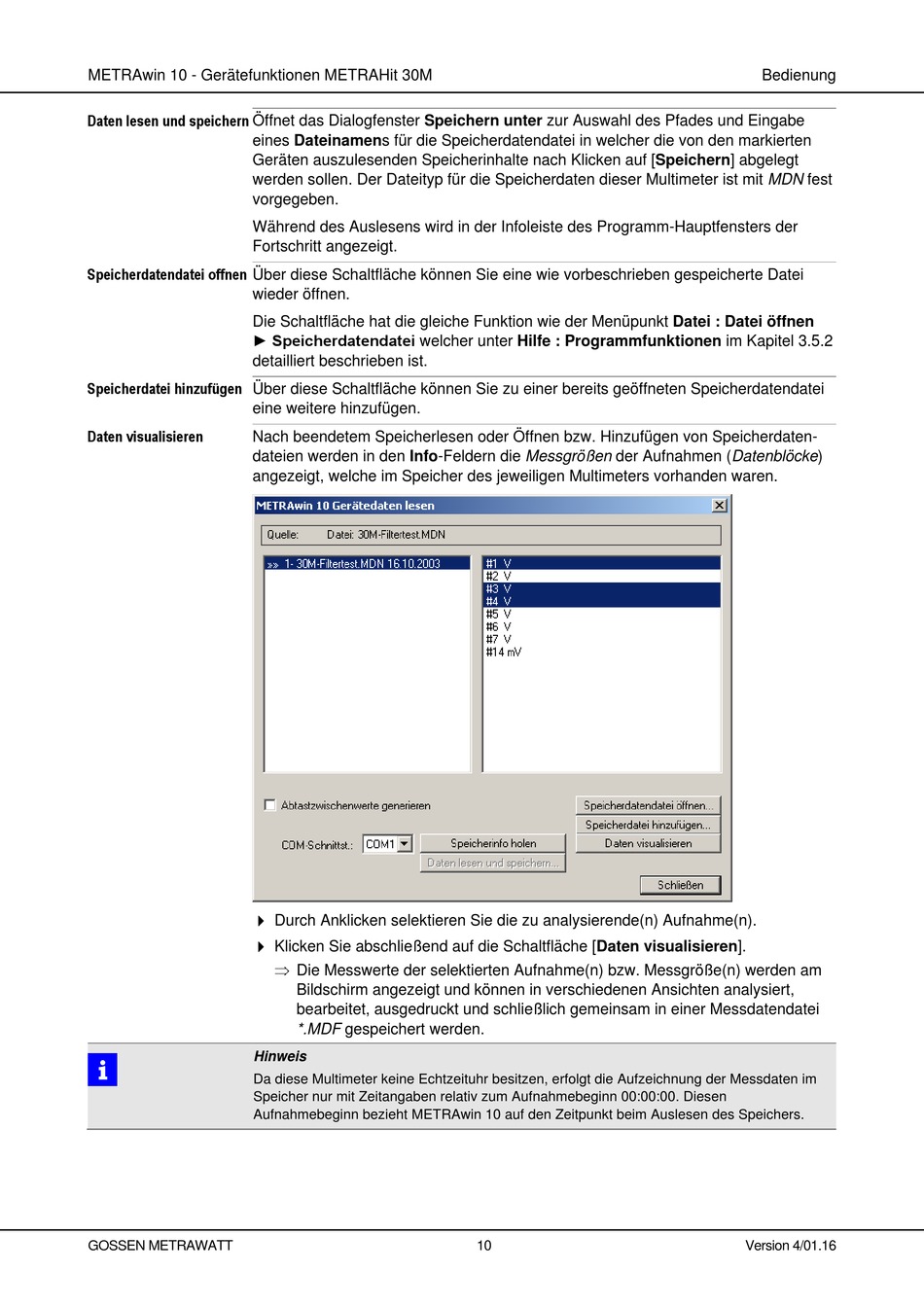

METRAwin 10 - Gerätefunktionen METRAHit 30M
Daten lesen und speichern Öffnet das Dialogfenster Speichern unter zur Auswahl des Pfades und Eingabe
eines Dateinamens für die Speicherdatendatei in welcher die von den markierten
Geräten auszulesenden Speicherinhalte nach Klicken auf [Speichern] abgelegt
werden sollen. Der Dateityp für die Speicherdaten dieser Multimeter ist mit MDN fest
vorgegeben.
Während des Auslesens wird in der Infoleiste des Programm-Hauptfensters der
Fortschritt angezeigt.
Speicherdatendatei offnen Über diese Schaltfläche können Sie eine wie vorbeschrieben gespeicherte Datei
wieder öffnen.
Die Schaltfläche hat die gleiche Funktion wie der Menüpunkt Datei : Datei öffnen
► Speicherdatendatei welcher unter Hilfe : Programmfunktionen im Kapitel 3.5.2
detailliert beschrieben ist.
Speicherdatei hinzufügen Über diese Schaltfläche können Sie zu einer bereits geöffneten Speicherdatendatei
eine weitere hinzufügen.
Daten visualisieren
Nach beendetem Speicherlesen oder Öffnen bzw. Hinzufügen von Speicherdaten-
dateien werden in den Info-Feldern die Messgrößen der Aufnahmen (Datenblöcke)
angezeigt, welche im Speicher des jeweiligen Multimeters vorhanden waren.
Durch Anklicken selektieren Sie die zu analysierende(n) Aufnahme(n).
Klicken Sie abschließend auf die Schaltfläche [Daten visualisieren].
Hinweis
i
Da diese Multimeter keine Echtzeituhr besitzen, erfolgt die Aufzeichnung der Messdaten im
Speicher nur mit Zeitangaben relativ zum Aufnahmebeginn 00:00:00. Diesen
Aufnahmebeginn bezieht METRAwin 10 auf den Zeitpunkt beim Auslesen des Speichers.
GOSSEN METRAWATT
Die Messwerte der selektierten Aufnahme(n) bzw. Messgröße(n) werden am
Bildschirm angezeigt und können in verschiedenen Ansichten analysiert,
bearbeitet, ausgedruckt und schließlich gemeinsam in einer Messdatendatei
*.MDF gespeichert werden.
10
Bedienung
Version 4/01.16
