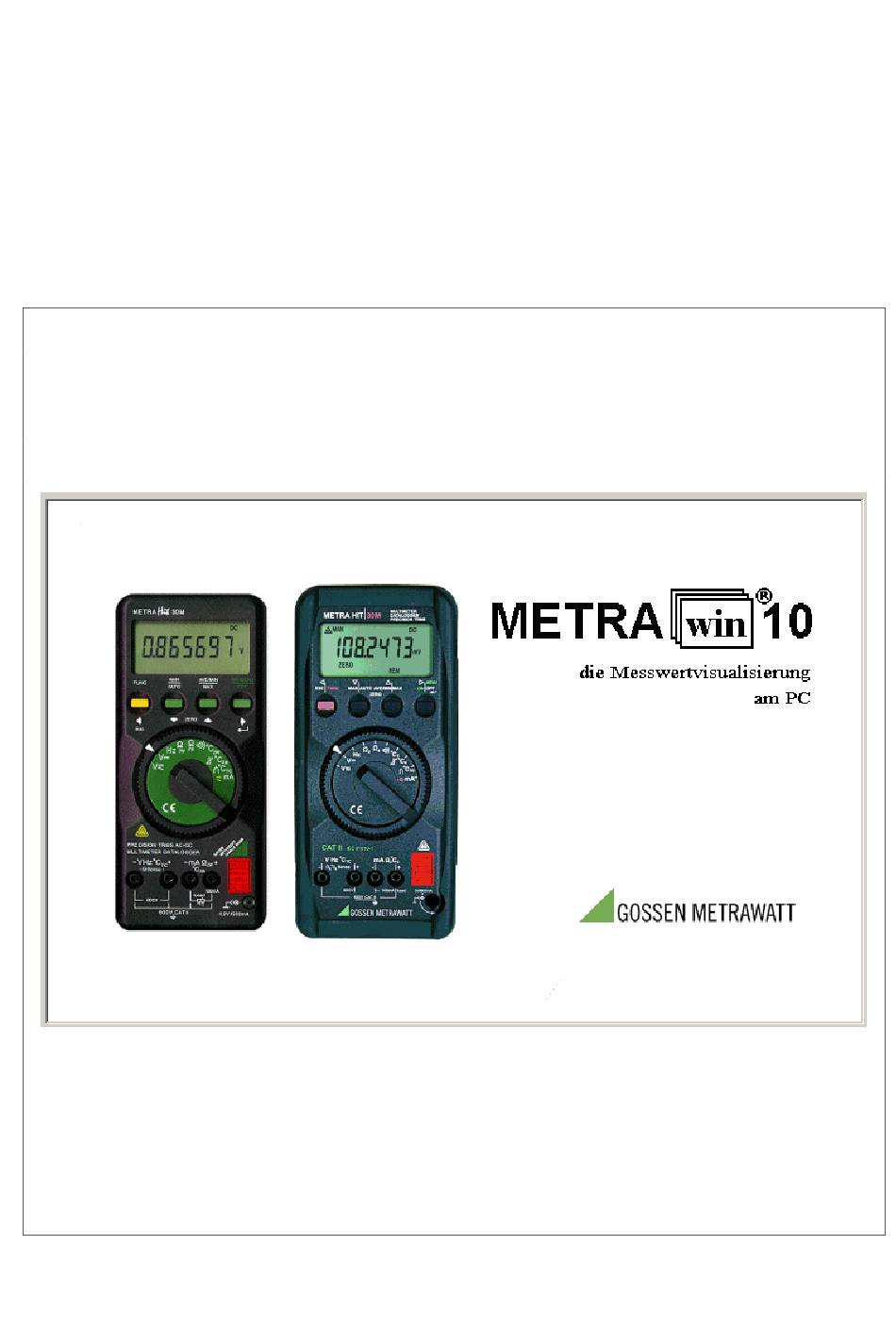

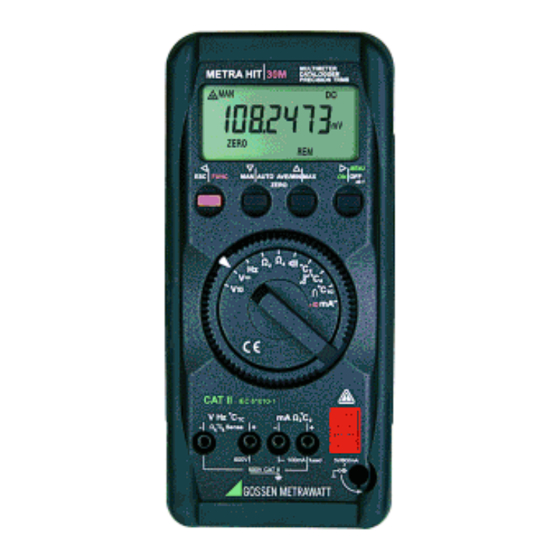

- Seite 1 Bedienungsanleitung Version 4/01.16 Teil 2-O: Gerätefunktionen METRAHit 30M METRAwin 10 Parametrier- und Analysesoftware für elektrische Messgeräte...
-
Seite 2: Vorwort
® vorausgesetzt, dass Sie mit der grundlegenden Bedienungsweise von Windows vertraut sind. Gültigkeit Diese Anleitung ist gültig für METRAwin 10 ab Version 6.20. Hinweis Die Versionsnummer ist im Programm über den Menüpunkt Hilfe : Info aufrufbar. GOSSEN METRAWATT Version 4/01.16... -
Seite 3: Inhaltsverzeichnis
METRAwin 10 - Gerätefunktionen METRAHit 30M Inhaltsverzeichnis VORWORT .......................... 2 INHALTSVERZEICHNIS ..................... 3 1 EIGENSCHAFTEN ......................4 1.1 Funktionsumfang ............................4 1.2 Systemanforderungen ..........................4 Hardware-Anforderungen ........................4 Software- Anforderungen ........................4 2 INBETRIEBNAHME ......................5 2.1 Einstellen der Kommunikationsparameter am Multimeter ..............5 Automatische Abschaltung deaktivieren .................... -
Seite 4: Eigenschaften
1 IR-USB-Interfaceadapter USB-HIT (optionales Zubehör) Software- Anforderungen Mit den Gerätetreibern für METRAHit 30M-Multimeter (MULTL_O.DLL) installiertes Programm METRAwin 10 der Version 6.20 oder höher. Installierter Gerätetreiber „GMC-I Driver Control“ für den IR-USB-Interfaceadapter USB-HIT mit individuell zugewiesener virtueller COM-Schnittstelle im Bereich COM1 ... -
Seite 5: Inbetriebnahme
Inbetriebnahme 2 Inbetriebnahme 2.1 Einstellen der Kommunikationsparameter am Multimeter Für die Kommunikation zwischen METRAwin 10 und Multimeter sind die nach- stehenden Einstellparameter von Bedeutung, die Sie im Setup-Menü am Gerät vornehmen müssen. Detaillierte Informationen zum Vorgehen bei der Einstellung der Geräteparameter entnehmen Sie bitte der Bedienungsanleitung des Gerätes. -
Seite 6: Anschließen Mittels Ir-Usb-Interfaceadapter
Installieren der USB- Im Lieferumfang des Adapters befindet sich eine CD-ROM mit dem Treiberinstal- Gerätetreiber lationsprogramm „GMC-I Driver Control“ und der zugehörigen Installationsanleitung. Beides finden Sie auch auf der METRAwin 10 Installations-CD sowie auf unserer Homepage zum Downloaden: http://www.gossenmetrawatt.com > Produkte >... -
Seite 7: Adapter An Multimeter Anstecken
METRAwin 10 - Gerätefunktionen METRAHit 30M Inbetriebnahme Adapter an Multimeter Stecken Sie den Adapter wie im Bild dargestellt auf der anstecken Stirnseite des Multimeters an. Adapter an PC anschließen Verbinden Sie den Adapter über das mitgelieferte USB-Kabel mit einem freien USB-Anschluss des PCs. -
Seite 8: Kommunikationstest Durchführen
METRAwin 10 und Multimeter kann ein Kommunikationstest durchgeführt werden: Wählen Sie am Multimeter eine beliebige Messfunktion. Starten Sie METRAwin 10 und prüfen Sie, dass im Menü Gerät : Gerätetyp : METRAHit 30M gewählt ist. Öffnen Sie das Dialogfenster Einstellung Kommunikation über Gerät : Kommunikation. -
Seite 9: Bedienung
Abtastintervall gespeichert werden. Die gewünschte Messfunktion kann mittels Funktionswahlschalter am Multimeter manuell eingestellt oder durch METRAwin 10 gesteuert werden (siehe 3.3). Wie bei allen Geräten mit automatischer Messbereichswahl (Auto-ranging) wird auch hier empfohlen, diese auszuschalten und mit ausreichend großem fixierten Messbereich zu arbeiten. - Seite 10 *.MDF gespeichert werden. Hinweis Da diese Multimeter keine Echtzeituhr besitzen, erfolgt die Aufzeichnung der Messdaten im Speicher nur mit Zeitangaben relativ zum Aufnahmebeginn 00:00:00. Diesen Aufnahmebeginn bezieht METRAwin 10 auf den Zeitpunkt beim Auslesen des Speichers. GOSSEN METRAWATT Version 4/01.16...
-
Seite 11: Geräteeinstellung Via Schnittstelle
METRAwin 10 - Gerätefunktionen METRAHit 30M Bedienung 3.3 Geräteeinstellung via Schnittstelle Mit METRAwin 10 können die aktuellen Einstellungen der angeschlossenen Multimeter abgefragt bzw. ferngesteuert werden. Die Ferneinstellung der Messfunktionen und -bereiche ist unabhängig von der aktuellen Position des Funktionswahlschalters möglich. -
Seite 12: Anhang
METRAwin 10 - Gerätefunktionen METRAHit 30M Anhang 4 Anhang 4.1 Programmfunktionsschema Softwareeinstellung Kanalauswahl, ~namen, ~farben Programm starten Online-Mess- und Programm beenden Trigger-Parameter Kommunikations-Param. Achsenskalierung Einstellung speichern Rechenformel Rechenformeln Speichern/Laden Einstellung lesen Linearisungstabelle Linearisierungstabellen Speichern/Laden Messdatenanzeige Online-Aufzeichng. -
Seite 13: Messdatenbeispiele
METRAwin 10 - Gerätefunktionen METRAHit 30M Anhang 4.2 Messdatenbeispiele METRAwin 10 enthält auch einige beispielhafte Messdatendateien zu diesem Gerätetyp: DEMO_O.MDF, DEMO_O2.MDF GOSSEN METRAWATT Version 4/01.16...
