Die maximale Kabellänge von 30 m darf in der CAN-BUS-Kommunikation
nicht überschritten werden. CAN-BUS-Leitungen dürfen nicht zusam-
men mit 230-V- oder 400-V-Leitungen verlegt werden.
Die Verbindung zwischen den Leiterplatten erfolgt über 4 Adern, wovon
2 Adern für die 12-V-Spannungsversorgung verwendet werden. Auf den
Leiterplatten befinden sich jeweils eine Markierung für die 12-V- und die
CAN-BUS-Anschlüsse.
5.4 Externe Anschlüsse der PEL-Platine
PEL
M

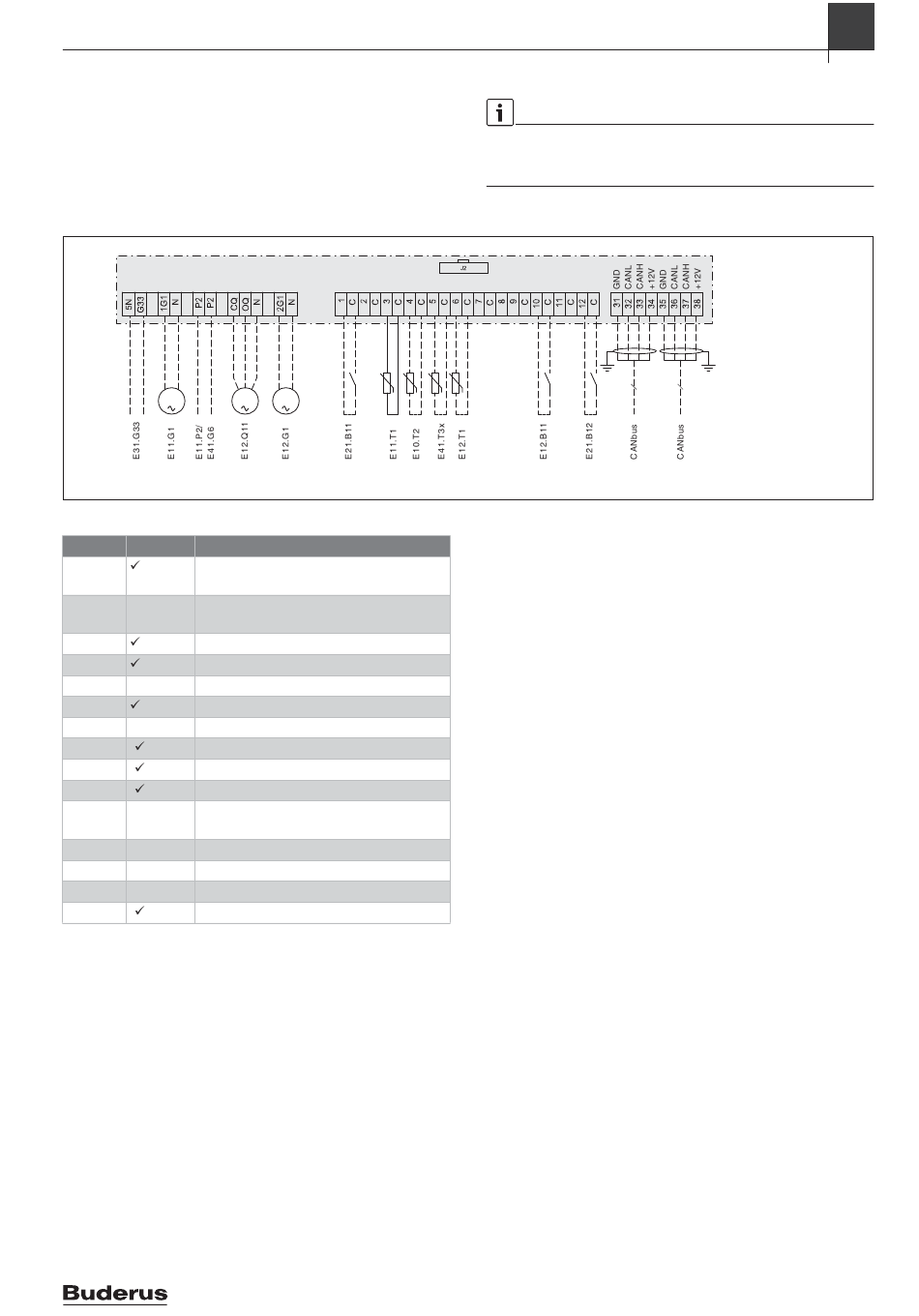

Bild 15 Externe Anschlüsse der PEL-Platine
Klemme Anschluss Bezeichnung
CANbus Kommunikation zwischen Regelungen/Modu-
len
CANbus – – – Kommunikation zwischen Regelungen/Modu-
len
E10.T2 Außentemperaturfühler
E11.G1 Pumpe Heizkreis 1
E11.P2 – – – Sammelalarm
E11.T1 Temperaturfühler Vorlauf Heizkreis 1
E12.B11 – – – Externer Eingang 1(z. B. Sperrkontakt)
1)
E12.G1 ( ) Pumpe Heizkreis 2
1)
E12.Q11 ( ) Mischer Heizkreis 2
1)
E12.T1 ( ) Temperaturfühler Vorlauf Heizkreis 2
E21.B11 – – – Externer Eingang Heizkreis 1(z. B. Sperrkon-
takt)
E21.B12 – – – Externer Eingang 2
E31.G33 – – – Steuersignal Zirkulationspumpe Grundwasser
E41.G6 – – – Zirkulationspumpe Warmwasser
2)
E41.T3x ( ) Temperaturfühler Warmwasser
1) Bei Anschluss eines zusätzlichen gemischten Heizkreises
2) Optional
Tab. 13 Übersicht der Klemmenbelegung
System Logaplus WPS7-1 – 6 720 878 216 (2019/05)
M M
Übersicht aller Anschlüsse des Regelsystems
Der Schalter Term markiert Anfang und Ende der CAN-BUS-Verbindung.
Achten Sie darauf, dass das erste und das letzte Modul einer CAN-BUS-
Kette terminiert sind. Alle übrigen Module dazwischen dürfen nicht ter-
miniert sein.
