Übersicht aller Anschlüsse des Regelsystems
5
Übersicht aller Anschlüsse des Regelsystems
5.1
Übersicht Leiterplatte der Sole-Wasser-Wärmepum-
pe WPS ..-1
A
B

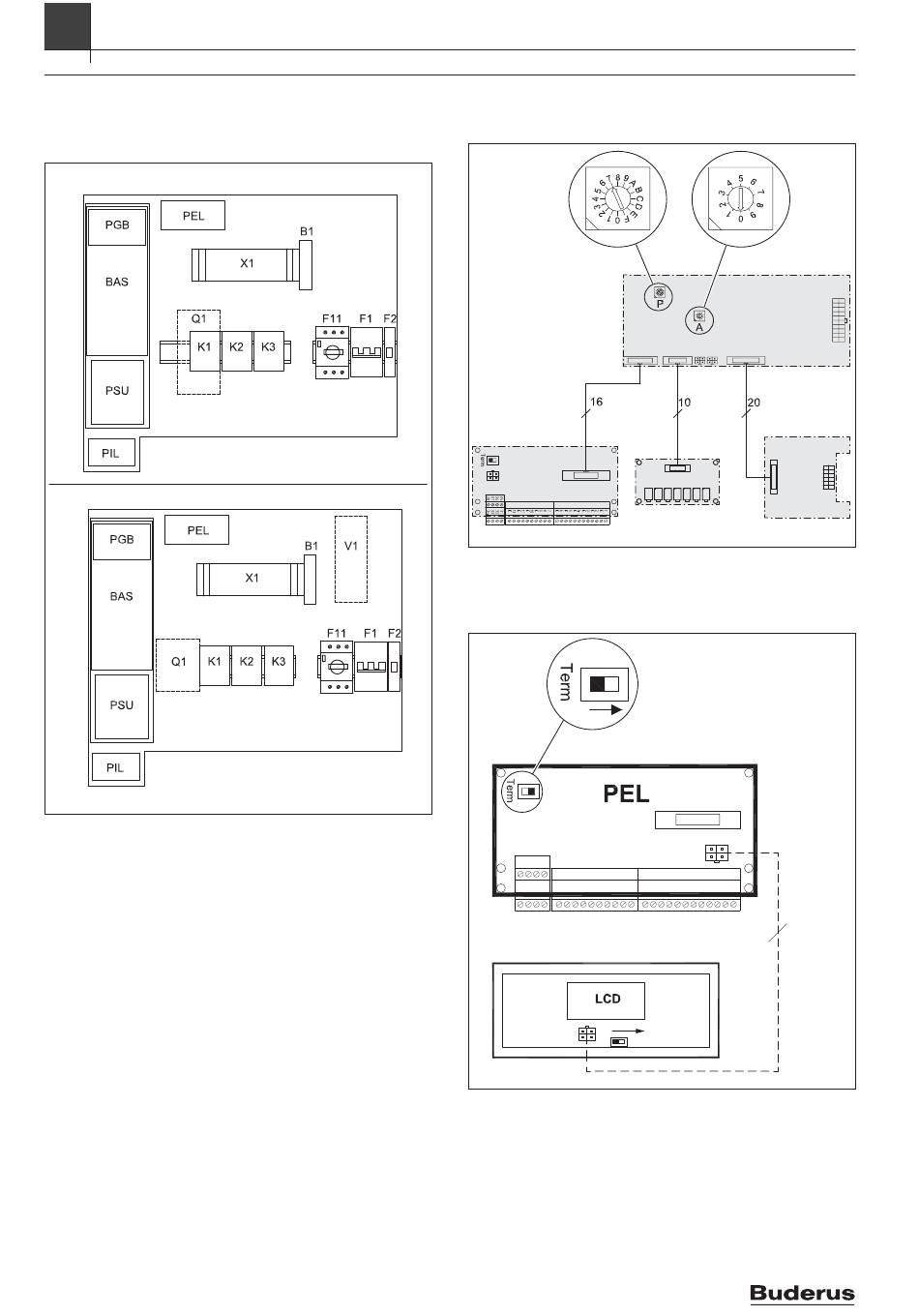

Bild 12 Leiterplatten WPS 6-1...17-1
A
Leiterplatten der Wärmepumpen WPS 6-1...10-1
B
Leiterplatten der Wärmepumpen WPS 13-1...17-1
B1
Phasenmesser
BAS
Leiterplatte
F1
Leitungsschutzschalter elektrischer Zuheizer
F2
Leitungsschutzschalter Wärmepumpe
F11
Motorschutz Kompressor
K1
Schütz Kompressor
K2
Schütz elektrischer Zuheizer, Stufe 1
K3
Schütz elektrischer Zuheizer, Stufe 2
PEL
Leiterplatte
PGB
Leiterplatte
PSU
Leiterplatte
Q1
Anlaufstrombegrenzer (Zubehör für 6 kW)
V1
EMC-Filter
X1
Anschlussklemmen
10
5.2
Elektrische Verbindung der Leiterplatten
PEL
Bild 13 Elektrische Verbindung der Leiterplatten der WPS ..-1
Die Kodierschalter A und P sind werkseitig voreingestellt.
5.3
Terminierung der CAN-BUS-Kette
0010026639-001
Bild 14 Terminierung der CAN-BUS-Kette
Die Leiterplatten werden über die Kommunikationsleitung CAN-BUS ver-
bunden. CAN-BUS ist ein 2-Draht-System zur Kommunikation zwischen
mikroprozessorbasierten Modulen. Als CAN-BUS-Leitung kann ein abge-
schirmtes Kabel vom Typ LIYCY (TP) mit einem Mindestquerschnitt von
2 × 2 × 0,5 mm oder ein Gleichwertiges verwendet werden.
System Logaplus WPS7-1 – 6 720 878 216 (2019/05)
BAS
PGB
PIL
0010026645-001
4
Term
0010026136-001
