D4
Tragprofile

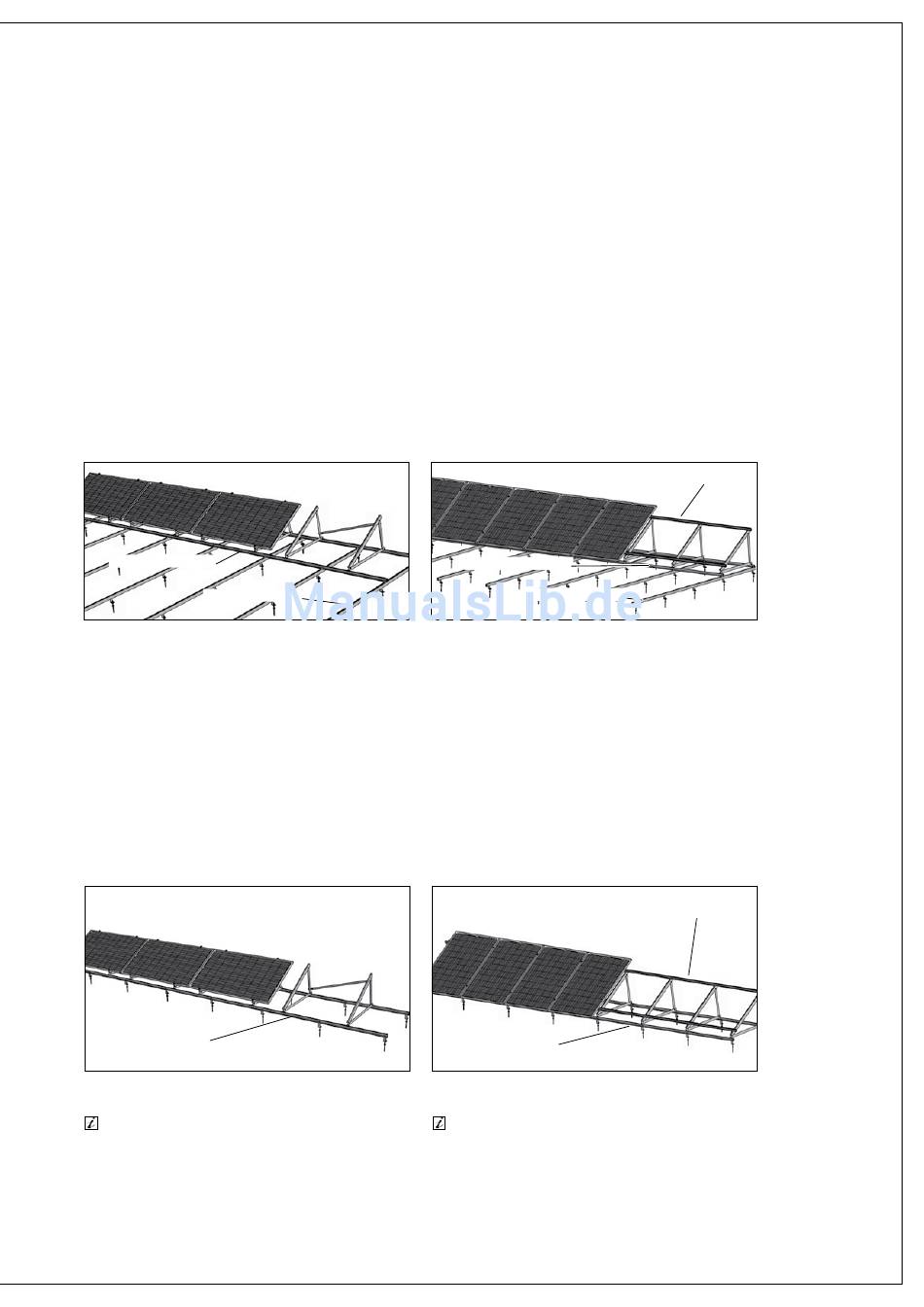

D4.1 Gestelllage
Typ A
Erforderliche Tragprofillagen
Die Tragprofile können 1-lagig oder 2-lagig verbaut
werden. Die Ausführung ist abhängig von der Dach-
konstruktion.
Einbau 2-lagig
Standardmäßig werden die Systeme 2-lagig verbaut.
Durch diesen Aufbau ist eine maximale Flexibilität
unabhängig von der Unterkonstruktion möglich.
Zwischenlage (Lage 1)
Untere Lage (Lage 2)
Abb. D 4.1-1a
Einbau 1-lagig
Bei geeigneter Unterkonstruktion ist auch ein
1-lagiges Untergestell möglich.
Es gelten folgende Randbedingungen:
f Nur bei ebenen Unterkonstruktionen geeignet
f Anzahl der möglichen Befestigungspunkte ist ein-
geschränkt, somit eine Ausführung aus statischen
Gründen nicht immer möglich.
Untere Lage (Lage 1)
Abb. D 4.1-3a
Wir empfehlen bei 1-lagiger Montage eine techni-
sche Klärung der Machbarkeit.
Typ B
Erforderliche Tragprofillagen
Die Tragprofile können 2-lagig oder 3-lagig verbaut
werden. Die Ausführung ist abhängig von der Dach-
konstruktion.
Einbau 3-lagig
Standardmäßig werden die Systeme 3-lagig verbaut.
Durch diesen Aufbau ist eine maximale Flexibilität
unabhängig von der Unterkonstruktion möglich.
Zwischenlage (Lage 2)
Untere Lage (Lage 3)
Abb. D 4.1-2b
Einbau 2-lagig
Bei geeigneter Unterkonstruktion ist auch ein
2-lagiges Untergestell möglich.
Es gelten folgende Randbedingungen:
f Nur bei ebenen Unterkonstruktionen geeignet
f Anzahl der möglichen Befestigungspunkte ist ein-
geschränkt, somit eine Ausführung aus statischen
Gründen nicht immer möglich.
Untere Lage (Lage 2)
Abb. D 4.1-4b
Wir empfehlen bei 2-lagiger Montage eine techni-
sche Klärung der Machbarkeit.
Klemmlage (Lage 1)
Klemmlage (Lage 1)
