A6
Module verschalten
GEFAHR!
Lebensgefährliche Spannungen
f Das in Reihe Schalten von Modulen kann zu
lebensgefährlichen Spannungen führen!
f Schließen Sie keinesfalls den Wechselrichter zur
Probe an.
f Die Solarstromanlage darf ausschließlich von einer

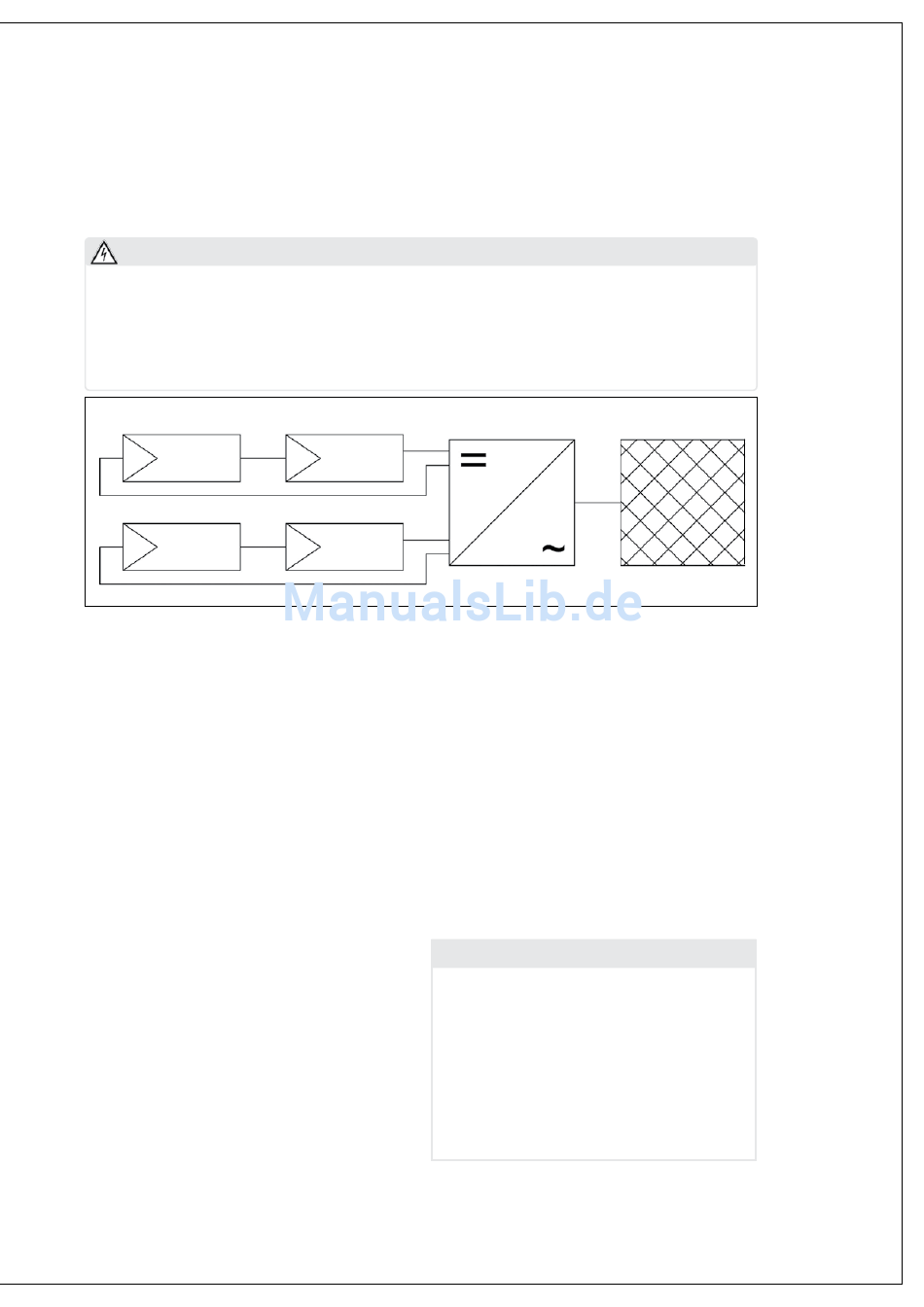

String 2
String 1
3
1 Stromnetz
2 Wechselrichter
3 Solarstromgenerator
1. Verkabeln Sie die Module mit Hilfe des Verschal-
tungsplans.
f Halten Sie die Vorgaben des Verschaltungsplans
(Aufteilung der Strings, eventuelle Weichen, Grup-
penkabel) unbedingt ein. Eine falsche Verschaltung
kann Wechselrichter und/oder Module zerstören.
f Um im Falle eines Blitzstroms die induktive Ein-
kopplung so gering wie möglich zu halten, sind
Hin- und Rückleitung (+/-) des Stranges möglichst
nah beieinander zu verlegen (Schleifenbildung ver-
meiden).
f Die Mindestbiegeradien der Kabel (5x des Kabel-
durchmessers) dürfen auf keinen Fall unterschrit-
ten werden.
f Verlegen oder montieren Sie keine Module bei
Temperaturen unter -5°C.
f Halten Sie Stecker und Buchsen bei der Montage
trocken.
2. Verlegen Sie die Gruppenkabel.
3. Befestigen Sie dabei das Kabel mit den UV-bestän-
digen Kabelbindern am Tragprofil.
4. Montieren und Verkabeln Sie die nachfolgenden
Modulreihen. Achten Sie dabei auf die korrekte
Polarität.
zugelassenen Elektrofachkraft an das öffentliche
Netz angeschlossen und freigeschaltet werden.
f Für die Montage, den elektrischen Anschluss und
den Betrieb des Wechselrichters ist die dem Gerät
beiliegende technische Beschreibung verbindlich.
2
Prüfung
1. Überprüfen Sie die korrekte Generatorverschaltung
des mehrsträngigen Solargenerators, indem Sie die
Leerlaufspannungen der einzelnen Stränge mes-
sen.
2. Vergleichen Sie die gemessenen Werte mit den Vor-
gaben.
Abweichende Werte sind ein Hinweis auf einen Verka-
belungsfehler.
ACHTUNG!
f Beachten Sie die aktuell gültige Montageanlei-
tung zur Konfektion von Multi-Contact Steck-
verbindern. Benutzen sie nur freigegebene
Werkzeuge zur Konfektion der Gruppenkabel.
Weichen sie nicht von den beschriebenen Vorgän-
gen in der Montageanleitung ab, da sonst bei der
Selbstkonfektionierung weder die Sicherheit noch
die Einhaltung der technischen Daten gewährlei-
stet ist.
1
