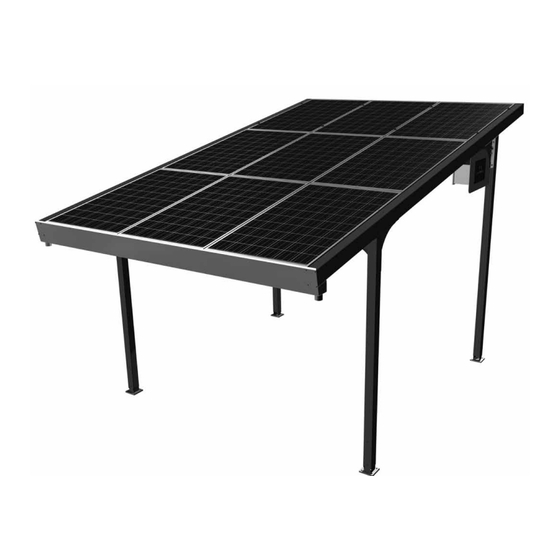

- Seite 1 SolarWorld Version: Neigung in Längsrichtung. Planung und Ausführung. Original-Montageanleitung für Installateure 03/2010 www.solarworld.de...
-
Seite 2: Bewährte Qualität - Einfach Clever
Bewährte Qualität – Einfach clever Wir gratulieren Ihnen und freuen uns, dass Sie sich für einen hochwertigen der SolarWorld AG ent- schieden haben. Prämisse für die Auswahl und Verwendung aller Komponenten ist es, durch höchste Qualität einen störungsfreien Betrieb der Photovoltaik (PV)-Anlage sowie die Standsicherheit und Gebrauchstauglichkeit des Carport zu gewährleisten. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Hinweise zur Sicherheit Klassifikation der Sicherheitshinweise Sicherheitshinweise Hinweise zur Anlagenplanung Hinweise zur Montage Systembeschreibung Technische Übersicht Montagesystem Systemaufbau Standortbedingungen Montage Fundamente Montage der Seitenteile Montage der Lattung/ Querriegel Ausrichten und Fundamentierung Modulbefestigung Modulverschaltung Montage Trapezbleche Montage Abschlussblech (hohe Seite) Montage Regenrinne C10 Montage Wechselrichter Erdung... -
Seite 4: A1 Klassifikation Der Sicherheitshinweise
Beachten Sie bei der Montage die gültigen Unfallverhütungsvorschriften. Das Betreten der Module ist nicht erlaubt. f Stellen Sie sicher, dass der SunCarport nur entsprechend seiner Eignung eingesetzt wird. Achten Sie bei der Montage auf die Einhaltung der örtlich gültigen Normen, Baubestimmungen und Unfallverhütungsvorschrif- ten. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise GEFAHR! WARNUNG! Lebensgefahr durch Stromschlag Warnung vor Absturzgefahr f Solarmodule erzeugen Strom, sobald sie Licht f Bei der Arbeit auf dem Dach des SunCarports ausgesetzt werden. Die Gleichspannung eines sowie beim Hinauf- und Hinabsteigen besteht einzelnen Moduls ist kleiner als 50 V. Werden Sturzgefahr. -
Seite 6: A3 Hinweise Zur Anlagenplanung
Hinweise zur Anlagenplanung f Die sichere und statisch einwandfreie Fundamen- f Schützen Sie im Freien verlegte Kabel durch tierung im Boden muss für den weiteren Aufbau geeignete Maßnahmen (z.B. durch Verlegung in der Tragwerkskonstruktion gewährleistet sein UV-beständigen Kunststoffrohren oder Metall- (Beachten Sie hierzu Punkt C1, Fundamentierung). -
Seite 7: Systembeschreibung
Die Hinweise dieser Einbauanleitung wurden mis- Solarmodule wandeln durch den photovoltaischen sachtet. Effekt Licht in Strom um. Die Solarmodule sind f Die Benutzerinformation SolarWorld Solarmodule hauptsächlich für den Anschluss an einen Wechsel- wurde missachtet. richter zur Stromerzeugung ins öffentliche Stromnetz f Die Anlage wurde: bestimmt. -
Seite 8: Systemaufbau
Systemaufbau Abb. B2-1... - Seite 9 Bezeichnung Stückzahl Version Version Fundament ─ ─ Stützprofil kurz Stützprofil lang Schnorring D=8mm Zylinderkopfschraube M8x16 A4 Knotenblech Aussteifungswinkel 100° Aussteifungswinkel 80° Tragprofil links Abb. B2-4 Modulklemmung Abb. B2-2 Anschluss Stützfuß Tragprofil rechts Hammerkopfschraube M8x25 (Stütze) Hammerkopfschraube M8x17 (Queransteifung, Wechselrichter, Regenrinne) Flanschmutter M8 A2 Lattung/Querriegel 3040mm Nutenstein M8...
- Seite 10 Binnenland Beispiel: Beispiel: Der SunCarport soll in WLZ 2 und SLZ 1a aufgestellt Der SunCarport soll in WLZ 1 und SLZ 2 aufgestellt werden. Hier ist ein Aufbau bis zur Geländehöhe von werden. Hier ist ein Aufbau bis zur Geländehöhe von 560m ü...
- Seite 11 Hände gequetscht werden. f Arbeiten dürfen nur von geschultem Personal durchgeführt werden. f Verwenden Sie Schutzhandschuhe! Der SunCarport besteht im Wesentlichen aus Alu- Alle benötigten Materialien und Befestigungselemen- miniumprofilen, die über Winkel- und Knotenbleche te sind Bestandteil des Bausatzes und der Lieferung miteinander verschraubt werden.
- Seite 12 Anbindung Stützen Dachkonstruktion f Fundamentadapter, die mit dem ausgehärteten Fundament verschraubt werden (z.B. mit Verbun- dankern, s. Abb. C 1-3) Kabel Die Kabel der PV-Anlage werden durch eine der Wellschlauch beiden langen Stützen in den Boden geführt. Hierfür ist an dem vorgesehenen Fundament ein Wellschlauch ø...
-
Seite 13: C2 Montage Der Seitenteile
Montage der Seitenteile Im ersten Schritt sind die Seitenteile zu montieren. Abb. C2-1 Seitenansicht montiertes Seitenteil Montage der Fundamentadapter (Fundamentanker) f Die Fundamentadapter in die Stützprofile ein- schieben und mit Zylinderkopfschrauben M8x16 verschrauben (Anzugsdrehmoment 20Nm). Anzugsdrehmoment M =20 Nm Abb. C2-2 Fundamentadapter/ Abb. - Seite 14 Montage der Aussteifungswinkel 100° und der Knotenbleche (kurze Stützen). f Hammerkopfschrauben M8x25 (4 Stck./Stütze) in die Köpfe der Stützprofile einschieben (s.Abb. C2-4 und C2-5). Abb. C2-4 Abb. C2-5 f Knotenbleche und Aussteifungswinkel mit den vorgefertigten Löchern auf die jeweiligen Ham- merkopfschrauben setzen und mit den Muttern festziehen.
- Seite 15 Montage der Aussteifungswinkel 80°, der Knotenble- che und (optional) des Wechselrichterblechs. HINWEIS: Der Einbau des Wechselrichterblechs muss, falls gewünscht, an dieser Stelle erfolgen! Ein nachträglicher Einbau ist mit erhöhtem Auf- wand verbunden! Variante 1: Einbau Wechselrichter links (Ansicht Traufe) f Hammerkopfschrauben (4 Stck./Winkelblech) an langen Stützprofilen einschieben.
- Seite 16 Variante 2: Einbau Wechselrichter rechts (Ansicht Traufe) f Hammerkopfschrauben (4 Stck./Winkelblech) an langen Stützprofilen einschieben. Falls das Wechselrichterblech eingebaut wird, sind zusätz- Ansicht Variante 2 - lich 2 Hammerkopfschrauben in die innere Nut Wechselrichter rechts einzuführen (s. Abb. C2-11). Knotenbleche und Aussteifungswinkel wie bei den kurzen Stützen montieren und verschrauben.
- Seite 17 Variante 3: Einbau ohne Wechselrichterblech f Falls der Wechselrichter nicht am Carport befestigt werden soll, ist der Einbau des Wechselrichter- blechs nicht erforderlich. Die Montage der Stützen und Tragprofile sowie der Rahmenwinkel und Kno- tenbleche erfolgt wie bei den Varianten 1 und 2. Übersicht Seitenteil Aussteifungswinkel 80°...
-
Seite 18: C3 Montage Der Lattung/Querriegel
Montage der Lattung/Querriegel Jetzt wird der Dachträgerrost aus Aluminiumprofilen montiert. Einbau der Querriegel f Die Seitenteile des Carports senkrecht aufstellen. Zwei Querriegel an den vier vorhandenen Knoten- blechen einsetzen und mit Hammerkopfschrauben M8x17 verschrauben (je Verb. 4 Stck.). Abb. C3-1 Abb. - Seite 19 WARNUNG! VORSICHT! Warnung vor Absturzgefahr Warnung vor herabfallenden Gegenständen f Sturzgefahr bei Arbeiten auf Dächern f Bei der Montage auf dem Carport besteht die f Verwenden Sie geeignete Absturzsicherungen Gefahr, dass Werkzeuge, Montagematerial oder ein f Beachten Sie die Unfallverhütungsvorschriften. Modul vom Dach fallen und Personen verletzen, die sich darunter aufhalten.
- Seite 20 Trägerrost Variante N (6x Lattung) 1100 1100 1100 Spalt (für Regenablauf) Lage Module Eckwinkel Lattung PE-Klebeband unterseitig angeklebt Abb. C3-7 Ansicht Trägerrost von unten Trägerrost Variante SL (9x Lattung) Spalt (für Regenablauf) Lage Module Eckwinkel PE-Klebeband unterseitig angeklebt Abb. C3-8 Ansicht Trägerrost von unten...
-
Seite 21: C4 Ausrichten Und Fundamentierung
Ausrichten und Fundamentierung f Carport mit Fundamentadapter auf den ausgehärteten Fundamenten ausrichten. Funda- mentadapter mit jeweils 4 Ankern (z.B. Klebeanker) am Fundament befestigen (Anker nicht Bestanteil des Bausatzes). Empfehlung für Anker: Hilti HIT HY 150 + HIT-V-F(5.8), M10 x Wichtiger Hinweis: x Um eine korrekte Montage zu gewährleisten, ist eine genaue Ausrichtung des Carports zwingend erforderlich! -
Seite 22: Modulbefestigung
Modulbefestigung ACHTUNG! Nach dem Aufbau des Traggestells werden die Modu- le montiert (Darstellung in den Abb.: Variante N). f Bruchgefahr! Nicht auf den Modulen abstützen! f Module nicht betreten! Einlegen der Hammerkopfschrauben f Die Hammerkopfschrauben an die vorgesehene Position schieben. Höhenausgleich für 31mm Modulrahmen 90°... -
Seite 23: Modulverschaltung
Modulverschaltung GEFAHR! Lebensgefährliche Spannungen Prüfung 1. Überprüfen Sie die korrekte Generatorverschal- f Das in Reihe Schalten von Modulen kann zu lebens- tung des Solargenerators, indem Sie die Leerlauf- spannung des Stranges messen. gefährlichen Spannungen führen! f Schließen Sie keinesfalls den Wechselrichter zur Probe an. -
Seite 24: C7 Montage Trapezbleche
Montage Trapezbleche Um eine korrekte Überlappung der Trapezbleche zu erreichen sind diese in der angegebenen Reihenfol- ge einzubauen (s. Abb. C7-1a bis C7-1f) f Unteres, außen liegendes Trapezblech einschieben Hilfsschnur spannen und ausrichten. Mit selbstschneidenden Schrauben an den unteren Aluprofilen an jedem 2. Hochpunkt verschrauben. - Seite 25 f Erstes Trapezblech der 2.Reihe in gleicher Wei- se einbauen, dabei das Trapezblech oberhalb der bereits montierten Trapezbleche einschieben. f Korrekte Überlappung der Trapezbleche beachten! Abb. C7-1d f Übrige Trapezbleche der 2.Reihe in gleicher Weise einschieben, ausrichten und verschrauben. Abb. C7-1e f Trapezbleche der obersten Reihe in gleicher Weise einbauen.
- Seite 26 Die Trapezleche sind in der angegebenen Reihenfolge 1-9 einzubauen. zusätzliche Lattung bei Version SL Lattung Bohrschrauben, jeder 2. Hochpunkt Traufe Abb. C7-4 Ansicht Anordnung Trapezbleche von unten Stoß Hochpunkt Hochpunkt Stoß Abb C7-5 Anordnung Hochpunkte Trapezblech Abb C8-5...
-
Seite 27: C8 Montage Abschlussblech (Hohe Seite)
Montage Abschlussblech (hohe Seite) Das Abschlussblech mit 2x4 gewindefurchenden Schrauben 6x20mm an den Tragprofilen festschrau- ben. Achten Sie auf die korrekte Positionierung des Abschlussbleches (s. Kap B2 Abb. B2-1). Abb. C8-1 Stirnblech Montage Montage Regenrinne f 2 Hammerkopfschrauben M8x17 in die außen lie- genden Nuten der Tragprofile einschieben. -
Seite 28: C10 Montage Wechselrichter
Montage Wechselrichter Montage am SunCarport (optional) f Wechselrichter an der Innenseite mit 3 Schrauben M8 am Blech verschrauben und verkabeln. Abb. C10-1 Abb. C10-2 Erdung Eine fachgerechte Erdung liegt in der Verantwortung des installierenden Unternehmens. f Kein äußerer Blitzschutz vorhanden X Äußerer Blitzschutz vorhanden... -
Seite 29: Wartung Und Reinigung
SolarWorld AG nicht kontrolliert oder überwacht f Ungeachtet der vorstehenden Haftungsbegren- werden kann, übernimmt die SolarWorld AG zungen ist eine Haftung von SolarWorld für keine Haftung für Schäden, die durch den nicht patentrechtliche Verletzungen oder Verletzungen bestimmungsgemäßen Gebrauch, die fehlerhafte... - Seite 30 Notizen...
- Seite 31 Notizen...
-
Seite 32: Produktions- Und Vertriebsstandorte Des Solarworld Konzerns
