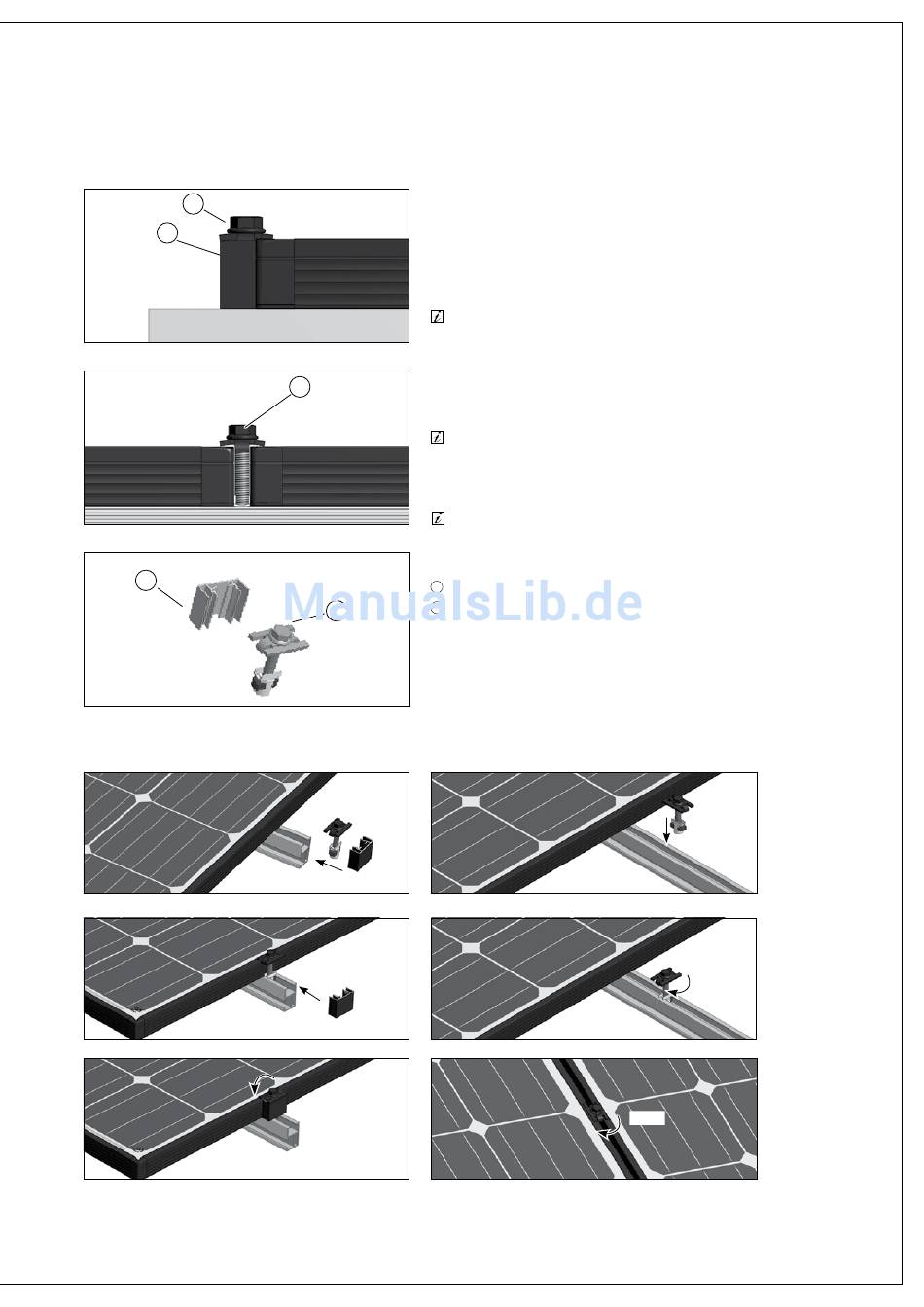

B4
Modulklemmung
2
1
Abb. B 4-1 Modulklemmung Rand
Abb. B 4-2 Modulklemmung innen
1
Abb. B 4-3 Modulklemmung
Montage Randbereich
Abb. B 4-4 Modulklemmung aufschieben
Abb. B 4-5 Endstück aufschieben
Abb. B 4-6 Schraube anziehen
Die Modulbefestigung erfolgt über Klemmung. Zur
Sicherstellung des erforderlichen Anpressdrucks emp-
fiehlt sich die Verwendung eines Drehmomentschlüs-
sels.
Fest angezogene Edelstahlschrauben sind eventu-
ell nicht mehr zerstörungsfrei zu lösen. Richten Sie
daher erst die Module genau aus und ziehen Sie
dann die Schrauben mit dem angegebenen Dreh-
2
moment fest!
Die Schrauben jährlich stichprobenhaft hinsichtlich
des geforderten Anzugsmomentes überprüfen!
Anzugsdrehmoment M
Antrieb Modulklemmung: T40
Endstück
1
Klemmelement
2
2
Montage Innenbereich
Abb. B 4-7 Modulklemmung einsetzen
Abb. B 4-8 Modulklemmung drehen
15 Nm
Abb. B 4-9 zweites Modul ansetzen, Schraube anziehen
= 15 Nm
A
90°
15 Nm
19
