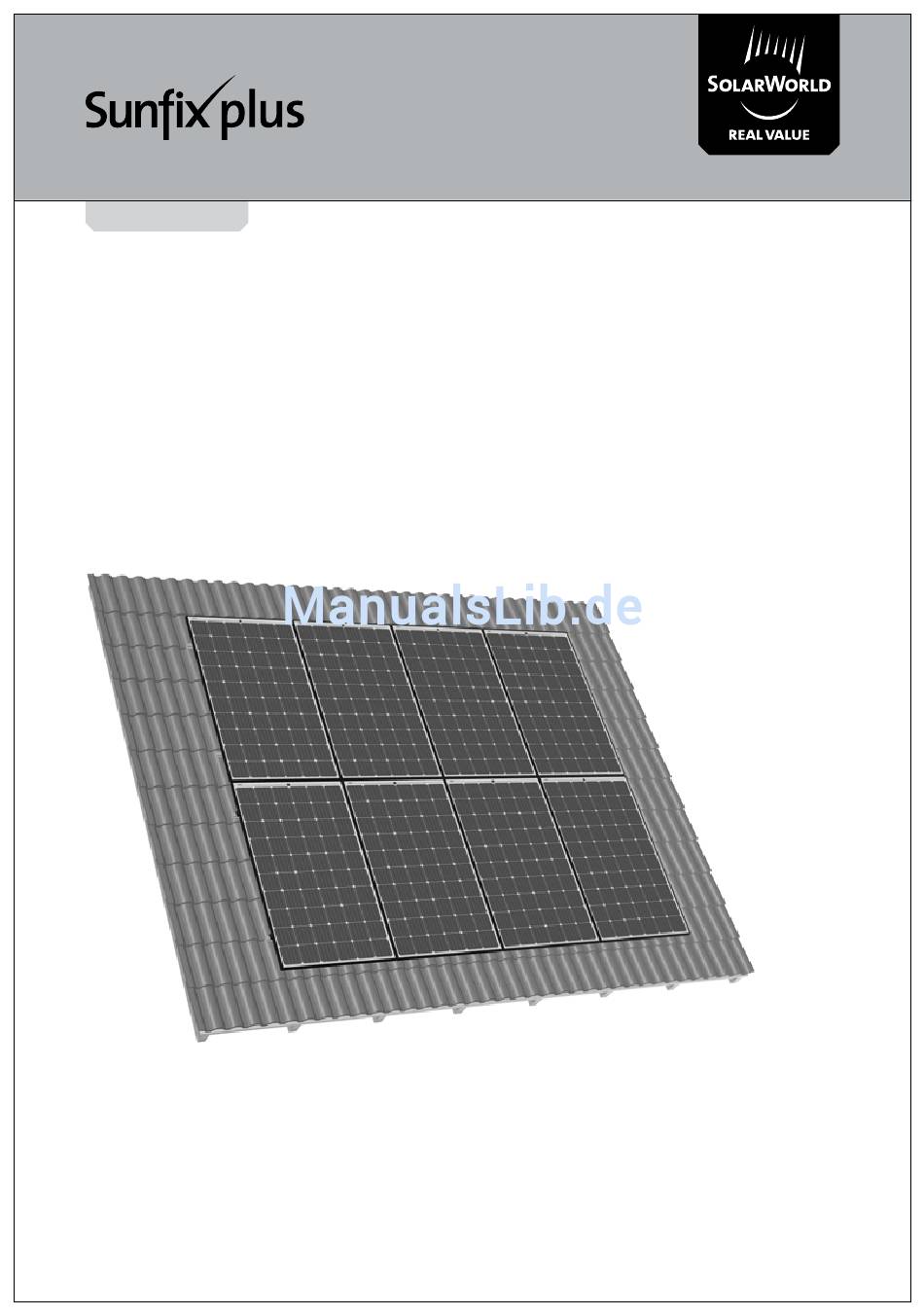

- Seite 1 Montageanleitung MontagesysteM für solarstroManlagen Planung und ausführung Original-Montageanleitung für Installateure www.solarworld.de...
-
Seite 2: Bewährte Qualität - Einfach Clever
Mit dem Sunfix plus Montagesystem für Solarstromanlagen haben Sie ein hochwertiges Produkt aus dem Sorti- ment der SolarWorld AG erhalten. Das Sunfix plus Montagesystem wird in der Verbindung mit einem SolarWorld Solarstrombausatz individuell – basierend auf geprüften Bemessungstabellen – auf die Bausituation angepasst. - Seite 3 Inhaltsverzeichnis Seite Allgemeine Hinweise Klassifikation der Sicherheitshinweise Sicherheitshinweise Hinweise zur Anlagenplanung Hinweise zur Montage Bestimmungsgemäße und sachwidrige Verwendung Module verschalten Technische Übersicht Systembeschreibung Systemaufbau dachparalleler Aufbau Tragprofile Schraubverbindungen Modulklemmung B4.1 Hinweise Montage Modul Sunmodule Plus Vario Befestigungselemente B5.1 Befestigungsset Dachhaken B5.1.1 Hinweis Dachhaken mit Aufdachdämmung B5.1.2 Hinweis Flanschplatte für erweiterte Verstellbarkeit B5.2...
- Seite 4 Seite Systembeschreibung Typen Flachdachrahmen (FDR) aufgeständerter Aufbau Äußere Randbedingungen Systemaufbau D4 Tragprofile D4.1 Gestellage D4.2 Klemmlage Modul Modulklemmung D6 Befestigungselemente Potentialausgleich/ Erdung D8 Erforderliche Auflast (optional) Beispielmontage Festlegung der Anlagenposition und der Befestigungspunkte aufgeständerter Aufbau Montage der Befestigungselemente Montage der Tragprofile Gestellage Montage der Flachdachrahmen E4.1 Verschraubung Flachdachrahmen...
-
Seite 5: Allgemeine Hinweise A1 Klassifikation Der Sicherheitshinweise
Beachten Sie bei der Montage die gültigen Unfallverhütungsvorschriften. Das Betreten der Module ist nicht erlaubt. f Stellen Sie sicher, dass das Sunfix plus nur entsprechend seiner Eignung eingesetzt wird. Achten Sie bei der Montage auf die Einhaltung der örtlich gültigen Normen, Baubestimmungen und Unfallverhütungsvorschrif- ten. - Seite 6 Sicherheitshinweise GEFAHR! WARNUNG! Lebensgefahr durch Stromschlag Vor Absturzgefahr f Solarmodule erzeugen Strom, sobald sie Licht f Bei Arbeiten auf dem Dach sowie beim Hinauf- ausgesetzt werden. Die Spannung eines einzel- und Hinabsteigen besteht Sturzgefahr. Beachten nen Moduls ist kleiner als 50 V Gleichstrom (DC). Sie unbedingt die Unfallverhütungsvorschriften Werden mehrere Module in Serie geschaltet so und verwenden Sie geeignete Absturzsicherungen.
-
Seite 7: A3 Hinweise Zur Anlagenplanung
Hinweise zur Anlagenplanung f Vergewissern Sie sich, dass die Unterkonstruktion f Bei dachparallelen Anlagen sollten die Module aus im Hinblick auf Tragfähigkeit (Dimensionierung, konstruktiven Gründen mit einem Abstand von Erhaltungszustand, geeignete Materialkennwer- mindestens 20 cm vom Dachrand montiert wer- den. Auf keinen Fall dürfen Module über den Dach- te), Tragstruktur und sonstigen davon betroffenen Schichten (z.B. - Seite 8 Hinweis zu den Randbereichen auf Flachdächern f In Dacheck- und Dachrandbereichen ist mit Luft- sind grundsätzlich freizuhalten. Abweichungen sind nur nach Rücksprache möglich. verwirbelungen und somit erheblich erhöhten Windlasten zu rechnen (s. EC1). Hier ist eine Instal- f Falls die PV-Anlage durch Ballastierungselemente lation von aufgeständerten PV-Anlagen nicht (z.B.
-
Seite 9: A4 Hinweise Zur Montage
Hinweise zur Montage f Beachten Sie bei der Montage die gültigen Unfall- f Sichern Sie Personen, die sich auf dem Dach verhütungsvorschriften. eines min. 3 m hohen Gebäudes befinden, durch f Beachten Sie die für den Einbau im Dachbereich Schutzausrüstungen vor einem Absturz. f Schützen Sie die sich auf dem Boden befindenden anzuwendenden Regeln der Technik, insbeson- dere die DIN-Normen und die im „Regelwerk des... -
Seite 10: A5 Bestimmungsgemäße Und Sachwidrige Verwendung
Bestimmungsgemäße und sachwidrige Verwendung Bestimmungsgemäße Verwendung Sachwidrige Verwendung Das Montagesystem Sunfix plus dient zur Befestigung Diese Auflistung enthält nicht sämtliche erdenklichen sachwidrigen Verwendungen und erfüllt somit keinen von Solarstrommodulen auf Dächern üblicher Bauart und Bauhöhe. Anspruch auf Vollständigkeit. Die aufgeführten Hin- weise sollen lediglich ein Gefühl einer sachwidrigen... -
Seite 11: A6 Module Verschalten
Module verschalten GEFAHR! Lebensgefährliche Spannungen f Das in Reihe Schalten von Modulen kann zu zugelassenen Elektrofachkraft an das öffentliche lebensgefährlichen Spannungen führen! Netz angeschlossen und freigeschaltet werden. f Schließen Sie keinesfalls den Wechselrichter zur f Für die Montage, den elektrischen Anschluss und Probe an. -
Seite 12: A7 Technische Übersicht
Technische Übersicht Das Sunfix plus Montagesystem ist eine flexibel ein- setzbare Tragstruktur zur dachparallelen Installation von Solarstrommodulen auf Schrägdächern. Sie wird individuell als Komplettbausatz vorkonfektioniert. Als Grundlage der individuellen Planung dienen Anga- ben zur vorhandenen Dachkonstruktion und die sta- tischen Anforderungen (Ausrichtung, Schnee- und Windlasten, etc.) am Installationsort. -
Seite 13: Systembeschreibung Dachparallerler Aufbau
Systembeschreibung dachparallerler Aufbau Systemaufbau Abb. B 1-1 Aufbau Gestell Details Profil- und Modulklemmen Modulklemmung Rand Modulklemmung innen Profile Tragprofile Aluminium Fix Plus... - Seite 14 Anbindung an Dachkonstruktion (Beispiele): Stockschrauben + Doppelflansch (z.B. für Montage auf Dachhaken (für Montage auf Ziegeldächern) Trapezblechdächern) Stockschraube + Winkelflansch (z.B. für Montage auf Balkenklaue (für Montage auf Kalzip-Dächern) Trapezblechdächern) Anbindung mit Nieten (Einbau Nieten alternierend) Solarbefestiger + Winkelflansch (z.B. für Montage auf Sandwichdächern)
- Seite 15 Bei schwach geneigten Dächern besteht die Mög- den. Nähere Informationen hierzu erhalten Sie in lichkeit, die Module in einem Winkel zur Dachein- der Montageanleitung des Sunfix Flachdachmon- deckung zu montieren. Die Module können hierbei tagesystems von SolarWorld. sowohl horizontal als auch vertikal montiert wer-...
- Seite 16 Abhängig vom Abstand der Unterkonstruktion, den kombinierbar. Werksmäßig werden die Profile bereits auftretenden Lasten (Schnee, Wind) und der Art der auf die benötigte Länge abgelängt und müssen somit Montage stehen unterschiedliche Tragprofile zur Ver- nur noch in Ausnahmefallen am Installationsort ange- fügung.
- Seite 17 Jedes Profil benötigt gemäß Gestellplanung minde- stens 2 Anbindungen an die Dachkonstruktion. Anbindung Verbinder Verbinder Anbindung Verbinder Anbindung Abb. B 2-8 Detail 1 Abb. B 2-8 Detail 2 Abb. B 2-8 Detail 3 Profil ohne direkte Anbindung nicht möglich! Profil mit 1 Anbindung - nicht möglich! Profil mit 2 Anbindungen - OK! Zwei Gestelllagen werden mit den Aluminiumklem- Aluminiumgussklemme S...
-
Seite 18: B3 Schraubverbindungen
Schraubverbindungen Die Verbindungen zwischen Befestigungselementen (z.B. Dachhaken, Winkelflansch etc.) und den Tragpro- filen sowie zwischen den Tragprofilen erfolgt über Schraubverbindungen mit Schrauben M8 und Nuten- steinen mit Kunstofffähnchen. Schraube M8x16mm bzw. 18,5mm mit Antrieb T40 Befestigungsset Gelb (Nutenstein mit gelbem Kunststofffähnchen) Abb. -
Seite 19: B4 Modulklemmung
Modulklemmung Die Modulbefestigung erfolgt über Klemmung. Zur Sicherstellung des erforderlichen Anpressdrucks emp- fiehlt sich die Verwendung eines Drehmomentschlüs- sels. Fest angezogene Edelstahlschrauben sind eventu- ell nicht mehr zerstörungsfrei zu lösen. Richten Sie Abb. B 4-1 Modulklemmung Rand daher erst die Module genau aus und ziehen Sie dann die Schrauben mit dem angegebenen Dreh- moment fest! Die Schrauben jährlich stichprobenhaft hinsichtlich... - Seite 20 Abb. B 4.1-2 – Standardaufbau nach Technischer Auftragsplanung Abb. B 4.1-3 – Klemmbereiche bei unsymmetrischer Lagerung (Sonderfall) SolarWorld Bei nicht symmetrischer Lagerung ist ein Abstand der Klemmung von der Modulkante von e > 20 mm einzuhalten. Im Bereich der Modulecke...
- Seite 21 Bei Einbau von Modulen 1001 x 1357 mm und Modulen 1001 x 1675 mm (gemischt) ist darauf zu achten, dass die Anschlussdose Modul nicht direkt über dem Klemmprofil liegt, um eine Beschädigung bei Belastung zu verhindern! Falls erforderlich, muss das Modul um 180° gedreht eingebaut werden.
-
Seite 22: B5 Befestigungselemente
Befestigungselemente B5.1 Befestigungsset Dachhaken Das Befestigungsset Dachhaken eignet sich für die meisten gängigen Dachziegel- und Dachsteinarten wie z.B. Frankfurter Pfanne, Falzziegel, Taunuspfanne u.a. Tragprofil Schraube ähnl. DIN 603 M8x16 Befestigungsset Gelb Abb. B 5.1-2 Dachhaken 90° Abb. B 5.1-1 Dachhaken 0° Schraube ähnlich DIN 603 M8x24 Dachhaken Flanschmutter M8 A2... - Seite 23 Montage: 1. Ziegel oberhalb der Hakenposition entfernen Abb. B 5.1-4 2. Schenkel des Dachhakens im Pfannentiefpunkt positionieren und mit 2 Schrauben am Sparren befestigen. Der Abstand zwischen Ziegel und Haken muss dabei ≥ 5 mm betragen, ggf. kann die Grund platte unter legt werden.
-
Seite 24: B5.1.1 Hinweise Zum Einbau Von Solarworld Dachhaken Auf Schrägdächern Mit Aufdachdämmung
B5.1.1 Hinweise zum Einbau von SolarWorld Dachhaken auf Schrägdächern mit Aufdachdämmung Anbindung an Dachkonstruktion Aufdachdämmung Dachhaken Schubsicherung Konterlattung (bauseits) Konterlattung Tellerkopfschrauben Sparren Abb. B 5.1.1-1 Beispiel Dachaufbau mit Aufsparrendämmung Allgemeine Hinweise Bei Einbau von SolarWorld Dachhaken auf Schrägdä- chern mit Aufsparrendämmung ist zu beachten: 1. -
Seite 25: B5.1.2 Hinweise Zum Einbau Von Solarworld Flanschplatten Für Erweiterte Verstellbarkeit
Abb. B 5.1.2-1 Eingebauter Zustand Beim Einbau von Flanschplatten ist zu beachten: 1. Die Flanschplatte ist eine Erweiterung des Sunfix plus Befestigungssets Dachhaken und kann mit allen Dachhakentypen der SolarWorld verwendet werden. 2. Ein zusätzlicher Höhenausgleich von 38 bis 54 mm ist möglich. -
Seite 26: B5.2 Befestigungsset Dachhaken Für Schieferdächer
B5.2 Befestigungsset Dachhaken für Schieferdächer B5.2.1 Shieferdächer auf Holzschalung Das Befestigungsset Schiefer-/Schindeldachhaken eig- net sich sowohl für Schieferdächer mit Holzschalung als auch für Bitumendächer (z.B. Bitumenschindeln). Schraube M8 Senkkopfholzsschraube M6 Befestigungsset Blech (nicht Bestandteil des Gelb Bausatzes) Schieferdachhaken Holzschalung Abb. B 5.2.1-1 Schieferdachhaken 0° Der Dachhaken muss direkt auf der tragenden Unter- konstruktion aufliegen. -
Seite 27: B5.2.2 Schiefer Auf Lattung
B5.2.2 Schiefer auf Lattung Das Befestigungsset Flachziegeldachhaken eignet sich für Schieferdächer ohne Holzschalung. Schraube M8 Tellerkopfschraube Befestigungsset Wetterfeste Abdeckung Gelb (nicht Bestandteil des Bau- satzes) Flachziegeldach- Holzlattung haken Abb. B 5.2.2-1 Flachziegeldachhaken 0° Montagehinweise: Der abdeckende Schieferstein ist im Bereich des Dach- hakens auszusparen. -
Seite 28: B5.3 Befestigungsset Biberschwanzdachhaken
B5.3 Befestigungsset Biberschwanzdachhaken Das Befestigungsset Biberschwanzdachhaken eignet sich für die Montage auf Biberschwanzziegeldächern. Tragprofil Tellerkopfschraube M8 Schraube M8 Sparren Befestigungsset Gelb Konterlattung Biberschwanzdachhaken Ziegellattung Abb. B 5.3-2 Abb. B 5.3-1 Der Haken liegt auf dem darunter befindlichen Ziegel Biberschwanzdachhaken 0° Biberschwanzdachhaken 90°... -
Seite 29: B5.4 Befestigungsset Stockschraube
B5.4 Befestigungsset Stockschraube Das Befestigungsset Stockschrauben eignet sich für die Montage auf Dächern mit Eindeckungen aus Faserzement-Wellplatten und Trapezblechen mit Holzunterkonstruktion. Bei der Verwendung der Stockschraube gibt es meh- rere Anbindungsmöglichkeiten. Je nach Anforderung kommt die Befestigung mit einer oder zwei Stock- schrauben zum Einsatz. - Seite 30 Technische Daten Befestigungsset Stockschraube Winkelflansch (mit 1 Stockschraube) Anbindung an Tragprofil Doppelflansch (mit 2 Stockschrauben) M10 (L = 190-240 mm) Ø Stockschraube M12 (L = 190-240 mm) Erf. Einbindetiefe Stockschraube in die Holzunterkon- 70 mm struktion 70x70mm für M10 Mindestmaße Holzbalken b x h 84x70mm für M12 Vorbohr-ø...
-
Seite 31: B5.5 Befestigungsset Solarbefestiger
B5.5 Befestigungsset Solarbefestiger 13 12 Abb.5.5-0 Solarbefestiger mit Abb.5.5-0a Solarbefestiger mit Abb.5.5-0b Solarbefestiger mit Abb.5.5-0c Solarbefestiger Kalotte und Winkelflansch Kalotte und Doppelflansch, kurz Kalotte und Doppelflansch, lang mit FZD-Dichtung und Winkelflansch Solarbefestiger U-Scheibe Kalotte U-Scheibe groß Winkelflansch Schraube M8 Dichtung FZD-Dichtung Mutter M10 Befestigungsset Gelb... - Seite 32 Für den Einbau des Solarbefestigers wird folgender Ablauf empfohlen: 1. Vorbohrdurchmesser entsprechend Tabelle wählen. 2. Bohrerlänge und Bohrlochtiefe entsprechend der Schraubenlänge wählen. 3. Bohrung durchführen. Die Bohrlochtiefe muss mindestens 10 mm größer als die Schraubeneindringtiefe sein. Das Bohrloch muss rechtwinklig zur Oberfläche gesetzt werden.
- Seite 33 Zusätzliche Maßnahmen bei Querbelastung der Solarbefestiger zu lose Werden die Solarbefestiger quer zu den Profiltafeln belastet (dies ist nur bei Aufständerungen quer zur Dachneigung der Fall), sind die Profiltafeln auf glei- cher Höhe in den benachbarten Wellentälern an der Unterkonstruktion zu befestigen (s. Abb.). Diese richtig Abb.
-
Seite 34: B5.6 Befestigungsset Trapez-Dach
B5.6 Befestigungsset Trapez-Dach Das Befestigungsset Trapez-Dach eignet sich zur Befe- stigung auf Trapezblechen. Die Befestigung erfolgt mit Presslaschenblindnieten. Die Anzahl und der Abstand der Nieten ergibt sich aus den statischen Gegebenheiten. Die Fix Plus T Profile sind grundsätzlich rechtwink- lig zum Verlauf der Hochsicken des Trapezbleches einzubauen! Profilverbinder sind nicht erforderlich. -
Seite 35: B5.7 Befestigungsset Blechfalzdach
B5.7 Befestigungsset Blechfalzdach B5.7.1 Balkenklaue Die Balkenklaue eignet sich für Dacheindeckungen aus Kalzip Profiltafeln. Abb. B 5.7-1 Abb. B 5.7-2 Balkenklaue Schraube M8 mit Vierkantansatz Schraube M8 Befestigungsset Gelb Technische Daten Befestigungsset Kalzip-Dach (Balkenklaue) Mindestblechdicke Kalzip-Blech Aluminium t ≥ 0,80 mm Erf. -
Seite 36: B6 Potentialausgleich/Erdung
Potentialausgleich/Erdung Eine fachgerechte Erdung liegt in der Verantwor- tung des installierenden Unternehmens. Kein äußerer Blitzschutz vorhanden Der Potentialausgleich zwischen eloxiertem Modul- Es wird eine Funktionserde für Solarstrom-Modulrah- rahmen und Gestellsystem wird durch die Ver- men und Montagegestell empfohlen. Verbinden Sie wendung der Modulklemmung gewährleistet. -
Seite 37: Beispielmontage Dachparalleler Aufbau
Beispielmontage dachparalleler Aufbau Beispielhaft wird die Montage eines 2-lagigen Sunfix plus Montagesystems auf einem Ziegeldach mit vertikaler Modullage und Dachhaken 90° beschrieben. Festlegung der Anlagenposition und der Befestigungspunkte Lage der Anlage auf dem Dach festlegen und Gegebenheiten, die Stützpunkte (hier: Dachhaken) kennzeichnen. -
Seite 38: Montage Der Befestigungselemente
Montage der Befestigungselemente An den nun festgelegten Stellen die Dachziegel her- Winkelschleifer anpassen und Dach schließen. Beach- ausnehmen und die Dachhaken befestigen. Dabei auf ten Sie hierzu auch das Kapitel B 5 – Befestigungs- eine einheitliche Fluchtung der Befestigungspunkte möglichkeiten achten. -
Seite 39: C3 Montage Der Tragprofile
Montage der Tragprofile Montage der unteren Profillage (2.Lage) Vertikale Tragprofile oben und unten in einer Flucht Falls erforderlich: Profilverbinder zwischen Profilen ausrichten und mit je einer M8 Torx Schraube mit montieren. Nutenstein am Dachhaken befestigen. Abb. C 3-1... - Seite 40 Montage der oberen Profillage (1. Lage, Klemmlage) Lage der horizontalen Tragprofile gemäß Monta- Falls erforderlich: Profilverbinder für Profilverbindun- geplan anzeichnen (je Modul sind 2 Tragprofile im gen in Längsrichtung zwischen Profilen montieren. Abstand von 1100 mm erforderlich) und horizontales Tragprofil mittels Profilverbinder montieren. Abb.
-
Seite 41: C4 Montage Der Module
Montage der Module Module mittels Modulklemmung an den Längsseiten f Die den Modulen beiliegende „Benutzerinformati- auf den Tragprofilen befestigen. Allgemeine Maßtole- on Module“ ist zu beachten. ranzen sind bei der Anordnung der Module zu beach- ten, durch einen Spalt zur Klemmschraube von max. 1 mm können diese ausgeglichen werden. -
Seite 42: Systembeschreibung Aufgeständerter Aufbau
Systembeschreibung aufgeständerter Aufbau Typen Flachdachrahmen (FDR) Die Module können horizontal und vertikal aufgestän- Solarstrommodul Dachkonstruktion, vorh. dert werden. Hierfür werden zwei verschiedene Flachdachrahmen Aussteifungsstrebe (opt.) Flachdachrahmen (Typ A und B) eingesetzt. Beide Schraubverbindung Klemmlage (nur Typ B) Flachdachrahmen sind mit den Aufständerungswin- Klemmung Tragprofil Gestelllage keln 15°, 20°... - Seite 43 Maße Flachdachrahmen Winkel Höhe h [mm] l [mm] Bohrlochabstand b [mm] 15° ≈320 ≈1070 1035 Typ A 20° ≈405 ≈1070 1035 30° ≈560 ≈1070 1035 15° ≈405 ≈1244 1210 Typ B 20° ≈500 ≈1244 1210 30° ≈680 ≈1244 1210 Der maximale Abstand zwischen den Flachdachrah- und der Höhe über NN ab.
-
Seite 44: D2 Äußere Randbedingungen
Äußere Randbedingungen Alle einzuhaltenden äußeren Randbedingungen sind in folgenden Tabellen zusammengefasst: Randbedingungen Flachdachrahmen Typ A (Module horizontal) Richtung der Aufständerung mit/gegen die Dachneigung quer zur Dachneigung Windlast [kN/m ≤ 1,20 Schneelast [kN/m ≤ 4,00 Höhe ü. NN [m] ≤ 1000 Gebäudehöhe [m] ≤... -
Seite 45: D3 Systemaufbau
Systemaufbau Typ A Abb. D 3A Abb. D 3-1 Detail 1 Abb. D 3-1 Detail 2... - Seite 46 Typ B Abb. D 3B...
-
Seite 47: D4 Tragprofile
Tragprofile D4.1 Gestelllage Typ A Typ B Erforderliche Tragprofillagen Erforderliche Tragprofillagen Die Tragprofile können 1-lagig oder 2-lagig verbaut Die Tragprofile können 2-lagig oder 3-lagig verbaut werden. Die Ausführung ist abhängig von der Dach- werden. Die Ausführung ist abhängig von der Dach- konstruktion. -
Seite 48: D4.2 Klemmlage Modul
D4.2 Klemmlage Module Typ A Klemmlage nicht erforderlich. Typ B Profil hochkant! Abb. D 4.2-1 Abb. D 4.2-2 15 Nm Klemmlage Abb. D 4.2-3 Abb. D 4.2-4 Drehanzugsmoment M = 15 Nm Die einzelnen Tragprofile werden über Verbinder in Längsrichtung miteinander verbunden. Abb. -
Seite 49: D5 Modulklemmung
Modulklemmung Typ A Die Modulbefestigung erfolgt über Klemmung. Zur Sicherstellung des erforderlichen Anpressdrucks emp- fiehlt sich die Verwendung eines Drehmomentschlüs- sels. Fest angezogene Edelstahlschrauben sind eventu- ell nicht mehr zerstörungsfrei zu lösen. Richten Sie daher erst die Module genau aus und ziehen Sie dann die Schrauben mit dem angegebenen Dreh- Abb. -
Seite 50: D6 Befestigungselemente
Typ B siehe Abschnitt B4. Befestigungselemente siehe Abschnitt B5.1 - B5.6 Potentialausgleich/Erdung siehe Abschnitt B6. -
Seite 51: D8 Erforderliche Auflast (Optional)
Erforderliche Auflast (optional) Falls die Rahmen nicht direkt mit dem Dach verbun- Beispielhaft werden in folgender Tabelle Auflasten für den werden, so sind diese, abhängig von den äußeren ein Gebäude in Windlastzone 1 mit einer Modul- Bedingungen, mit Auflasten zu versehen. Damit wird neigung von 30°... -
Seite 52: Beispielmontage Aufgeständerter Aufbau
Beispielmontage aufgeständerter Aufbau Beispielhaft wird die Montage einer PV-Anlage auf einem Trapezblechdach mit Holzunterkonstruktion beschrie- ben. Für die Befestigung an der Unterkonstruktion werden Stockschrauben und der Edelstahl-Winkelflansch ver- wendet. Die Module werden mit dem Flachdachrahmen Typ A (Module querliegend) aufgeständert. Festlegung der Anlagenposition und der Befestigungspunkte Lage der Anlage auf dem Dach festlegen und beigelegten Montageplan, angepasst an die örtlichen... -
Seite 53: E2 Montage Der Befestigungselemente
Montage der Befestigungselemente An den festgelegten Stellen sind die Stockschrauben und Winkelflansche einzubauen. Beachten Sie hierzu das Kapitel B9 – Befestigungsmöglichkeiten. Abb. E 2-1... - Seite 54 Montage der Tragprofile Gestelllage Montage der unteren Profillage Vertikale Tragprofile oben und unten in einer Flucht Falls erforderlich: Profilverbinder zwischen den ausrichten und mit je einer M8 Torx Schraube mit Profilen montieren. Nutenstein am Winkelflansch befestigen. Abb. E 3-1...
- Seite 55 Montage der oberen Profillage Horizontale Tragprofile mittels Aluminiumklemmen Obere Profillage mit der Nut in Traufrichtung montieren. Falls erforderlich: Profilverbinder für Pro- einbauen. filverbindungen in Längsrichtung zwischen Profilen Abstand der Profillage: Typ A ca. 1035 mm montieren. Typ B ca. 1209 mm Abb.
-
Seite 56: E4 Montage Der Flachdachrahmen
Montage der Flachdachrahmen E4.1 Verschraubung Flachdachrahmen Vormontierte Rahmen zusammenschrauben. Anzugsdrehmoment M = 15 Nm für M8 Schrauben Typ A Typ B Abb. E 4.1-1a Abb. E 4.1-1b = 15 Nm = 15 Nm Abb. E 4.1-2a Abb. E 4.1-2b E4.2 Befestigung Flachdachrahmen Flachdachrahmen im vorgegebenen Abstand montieren. -
Seite 57: E5 Montage Der Klemmlage
Montage der Klemmlage Typ A Klemmlage nicht erforderlich. Typ B Tragprofile Klemmlage auf die Flachdachrahmen Schrauben. Profile ggf. mit Verbindern einbauen. Profile hochkant einbauen! Klemme unten liegend einbauen (siehe Detail)! Abb. E 5-1 Profil hochkant! -
Seite 58: E6 Montage Der Module
Montage der Module Typ A Module gemäß Kapitel B8 montieren Anzugsdrehmoment M = 15 Nm f Die den Modulen beiliegende „Benutzerinformati- Abstand zwischen den Modulen a = 9 mm on Module“ ist zu beachten. Abb. E 6-1... - Seite 59 Typ B Module gemäß Kapitel B8 montieren Anzugsdrehmoment M = 15 Nm f Die den Modulen beiliegende „Benutzerinformati- Abstand zwischen den Modulen a = 9 mm on Module“ ist zu beachten. Abb. E 6-2...
-
Seite 60: Wartung Und Reinigung
Garantie, einer Haftung nach dem Produkt- dem Betrieb und der Verwendung und der War- haftungsgesetz oder in den Fällen einer schuld- tung des Sunfix plus Montagesystems von Solar- haften Verletzung wesentlicher Vertragspflichten World nicht kontrolliert oder überwacht werden (Kardinalpflichten) zwingend gehaftet wird. - Seite 61 Notizen...
- Seite 62 Notizen...
- Seite 63 Notizen...
- Seite 64 Produktion / Forschung Vertrieb SolarWorld Industries Sachsen / Freiberg, Deutschland SolarWorld Hauptsitz / Bonn, Deutschland SolarWorld Innovations / Freiberg, Deutschland SolarWorld France / Grenoble, Frankreich SolarWorld Industries Thüringen / Arnstadt, Deutschland SolarWorld UK / Salisbury, England...
