SolarWorld Sunfix Plus Montageanleitung Seite 16

Abhängig vom Abstand der Unterkonstruktion, den
auftretenden Lasten (Schnee, Wind) und der Art der
Montage stehen unterschiedliche Tragprofile zur Ver-
fügung. Alle Profile sind dabei individuell miteinander

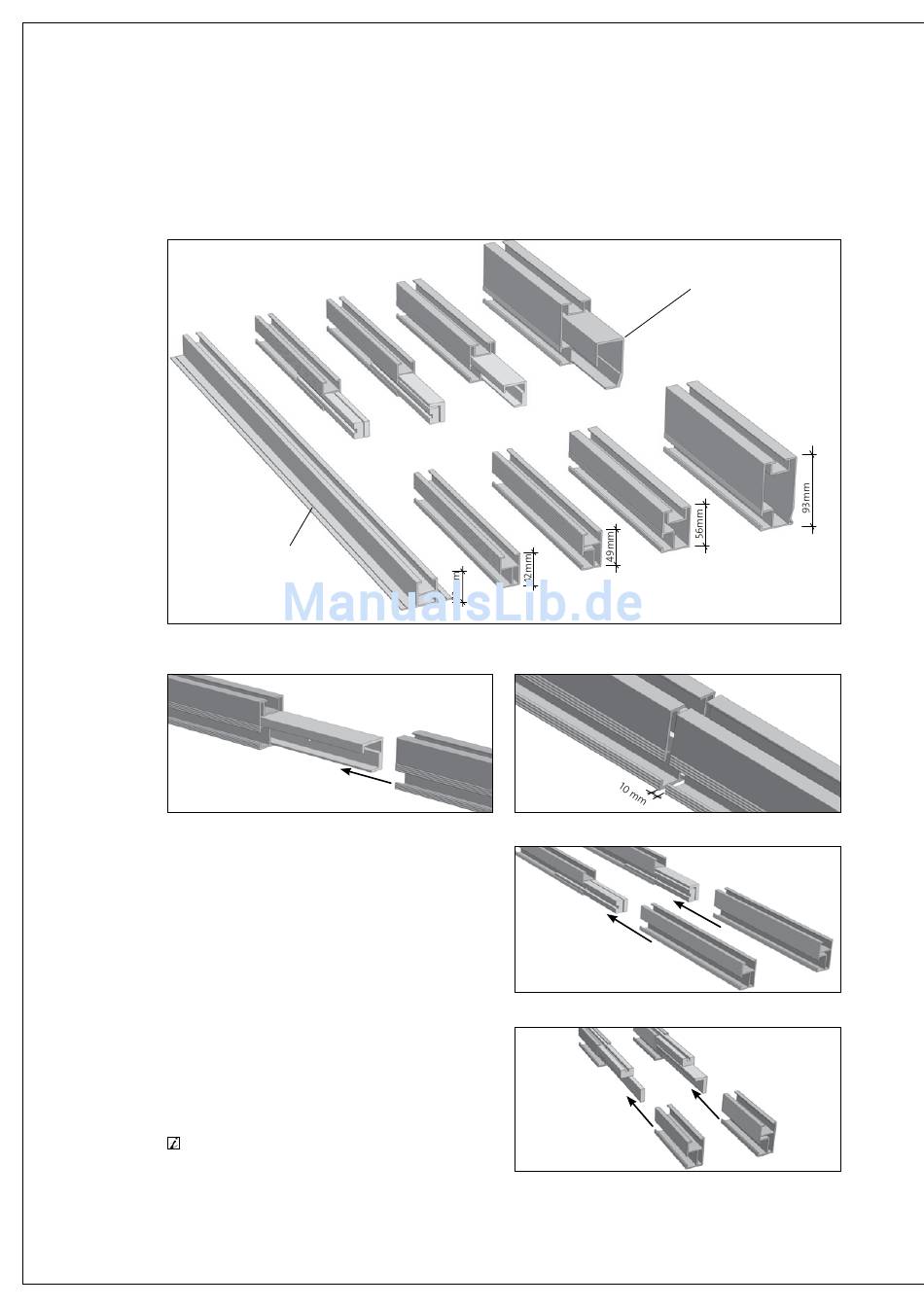

Abb. B 2-5 Übersicht Tragprofile und Profilverbinder
Abb. B 2-6 Tragprofil Fix Plus 3 und Profilverbinder 3
Die einzelnen Tragprofile werden über Profilverbinder
in Längsrichtung miteinander verbunden.
Die kleinen Profile Fix Plus 1 und 2 werden mit zwei
Profilverbindern pro Verbindung eingebaut. Der
zusätzliche Profilverbinder wird standardmäßig in die
seitliche Nut geschoben.
In besonderen Fällen (z.B. falls in diesem Bereich ein
Dachhaken angebunden wird) kann der zusätzliche
Profilverbinder auch in die obere Nut geschoben wer-
den.
Maximaler Abstand der Tragprofile im
Stoßbereich < 10 mm
16
Fix Plus T
kombinierbar. Werksmäßig werden die Profile bereits
auf die benötigte Länge abgelängt und müssen somit
nur noch in Ausnahmefallen am Installationsort ange-
passt werden.
Fix Plus 3
Fix Plus 2
Fix Plus 1
Abb. B 2-6a
Abb. B 2-7 Profilverbinder 1 und 2, Einbau seitlich
Abb. B 2-8 Tragprofile Fix Plus 1 und 2, Profilverbinder 1 und 2, Einbau
seitlich und oben
Profilverbinder
Fix Plus 5
