B5.5 Befestigungsset Solarbefestiger - SolarWorld Sunfix Plus Montageanleitung

B5.5 Befestigungsset Solarbefestiger

8
13 3 12
5
4
1
2

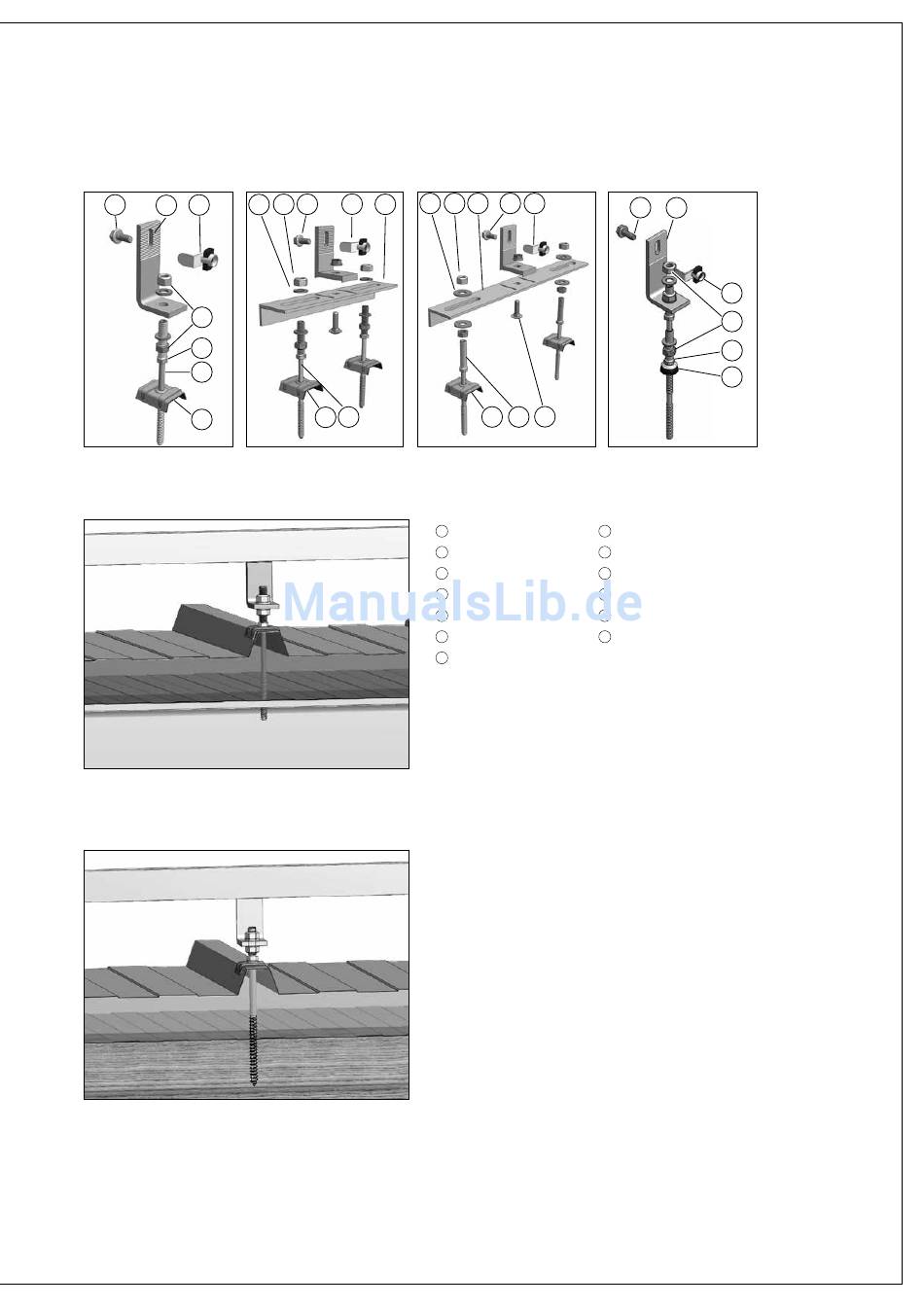

Abb.5.5-0 Solarbefestiger mit Abb.5.5-0a Solarbefestiger mit
Kalotte und Winkelflansch Kalotte und Doppelflansch, kurz
Abb. B 5.5-1 Solarbefestiger in Stahl-Unterkonstruktion
Abb. B 5.5-1a Solarbefestiger in Holz-Unterkonstruktion
9 5
5 13 12 6
2 1
Abb.5.5-0b Solarbefestiger mit
Kalotte und Doppelflansch, lang
1
2
3
4
5
6
7
Der Solarbefestiger ist ein Befestigungselement für
die Montage von Solarstromanlagen auf Sandwich-
dächern. Er ist in verschiedenen Ausführungen liefer-
bar und wird in die tragende Unterkonstruktion des
Daches (Holz oder Stahl) eingeschraubt. Durch die im
Lieferumfang enthaltene Kalotte wird eine hohe Sta-
bilität und Dichtigkeit der Konstruktion erreicht.
Ein Einbau des Solarbefestigers in Trapez- und Welldä-
cher ist ebenfalls möglich.
Für den Einbau des Solarbefestigers sind folgende
Punkte zu beachten:
f Der Solarbefestiger wird immer in der Unterkon-
struktion verankert.
f Als Unterkonstruktion sind sowohl Stahl- als auch
Holzpfetten geeignet.
f Die Zulassung des Herstellers EJOT R Z.14.4-532 ist
zu beachten.
7 13 12
2 1 10
Abb.5.5-0c Solarbefestiger
mit FZD-Dichtung und
Winkelflansch
Solarbefestiger U-Scheibe
8
Kalotte U-Scheibe groß
9
Winkelflansch Schraube M8
10
Dichtung FZD-Dichtung
11
Mutter M10 Befestigungsset Gelb
12
Doppelflansch Schraube M8
13
Doppelflansch lang
3
13
12
5
1
11
31
