B3
Schraubverbindungen

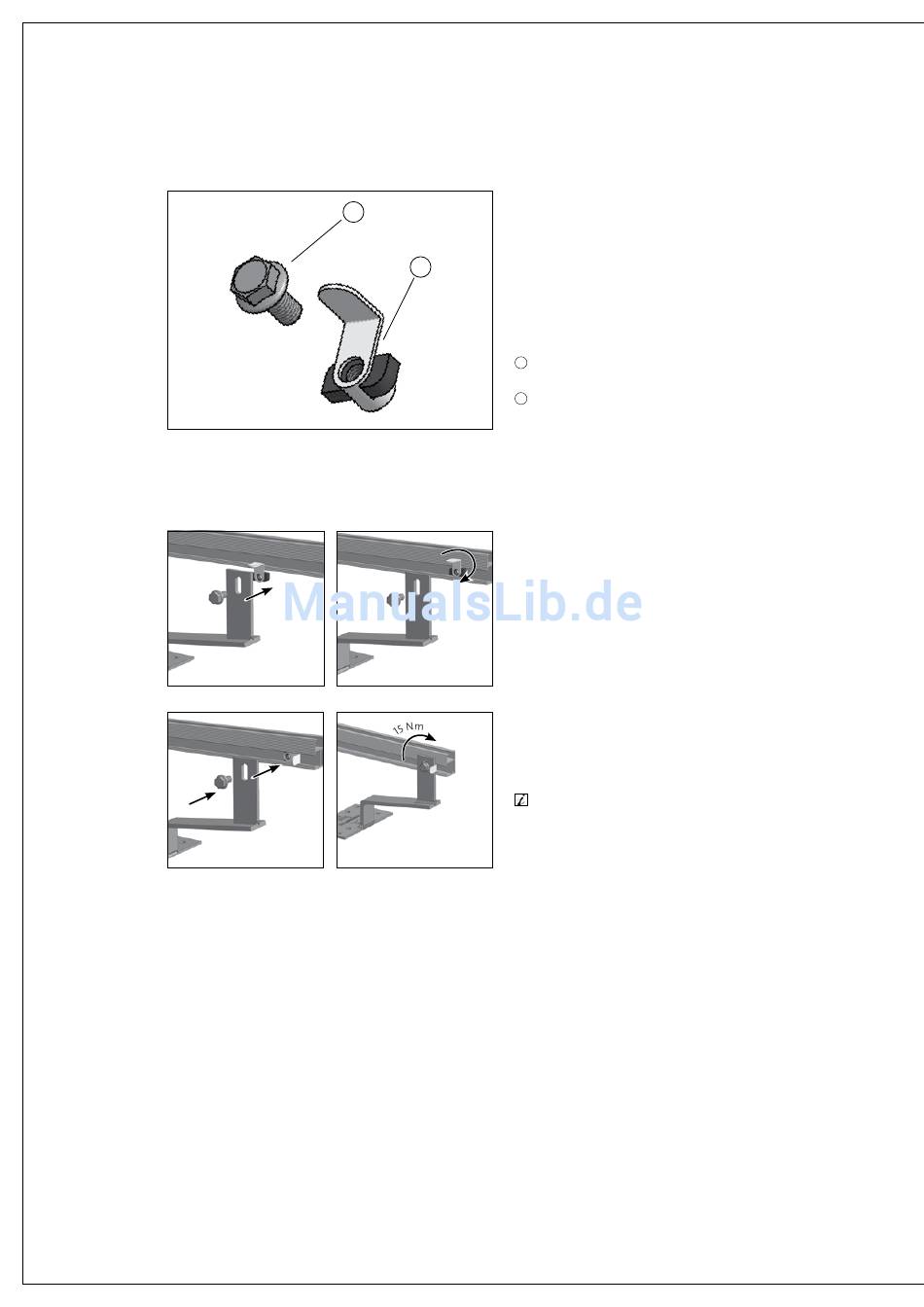

Abb. B 3-1
Abb. B 3-2
Abb. B 3-4
18
1
2
90°
Abb. B 3-3
Abb. B 3-5
Die Verbindungen zwischen Befestigungselementen
(z.B. Dachhaken, Winkelflansch etc.) und den Tragpro-
filen sowie zwischen den Tragprofilen erfolgt über
Schraubverbindungen mit Schrauben M8 und Nuten-
steinen mit Kunstofffähnchen.
Schraube M8x16mm bzw. 18,5mm mit Antrieb T40
1
Befestigungsset Gelb (Nutenstein mit gelbem
2
Kunststofffähnchen)
Montage:
1. Einsetzen von Befestigungsset Gelb.
2. Drehen der Montagehilfe um 90° mit Hilfe des
Kunstofffähnchens.
3. Positionieren von Befestigungsset Gelb am
Befestigungsele ments mit Hilfe des
Kunstofffähnchens.
4. Einschrauben und Anziehen der Schraube M8.
Anzugsdrehmoment 15 Nm
