B4.1 Zusätzliche Hinweise bei Einbau von Modulen
des Typs Sunmodule Plus Vario B x H 1001 x 1357 mm
Klemmbereiche Module B x H 1001 x 1357 mm
1. Zulässige Klemmbereiche bei Einbau ausschließlich
von Modulen der Größe 1001 x 1357 mm (symme-
trische Lagerung, Standardaufbau).

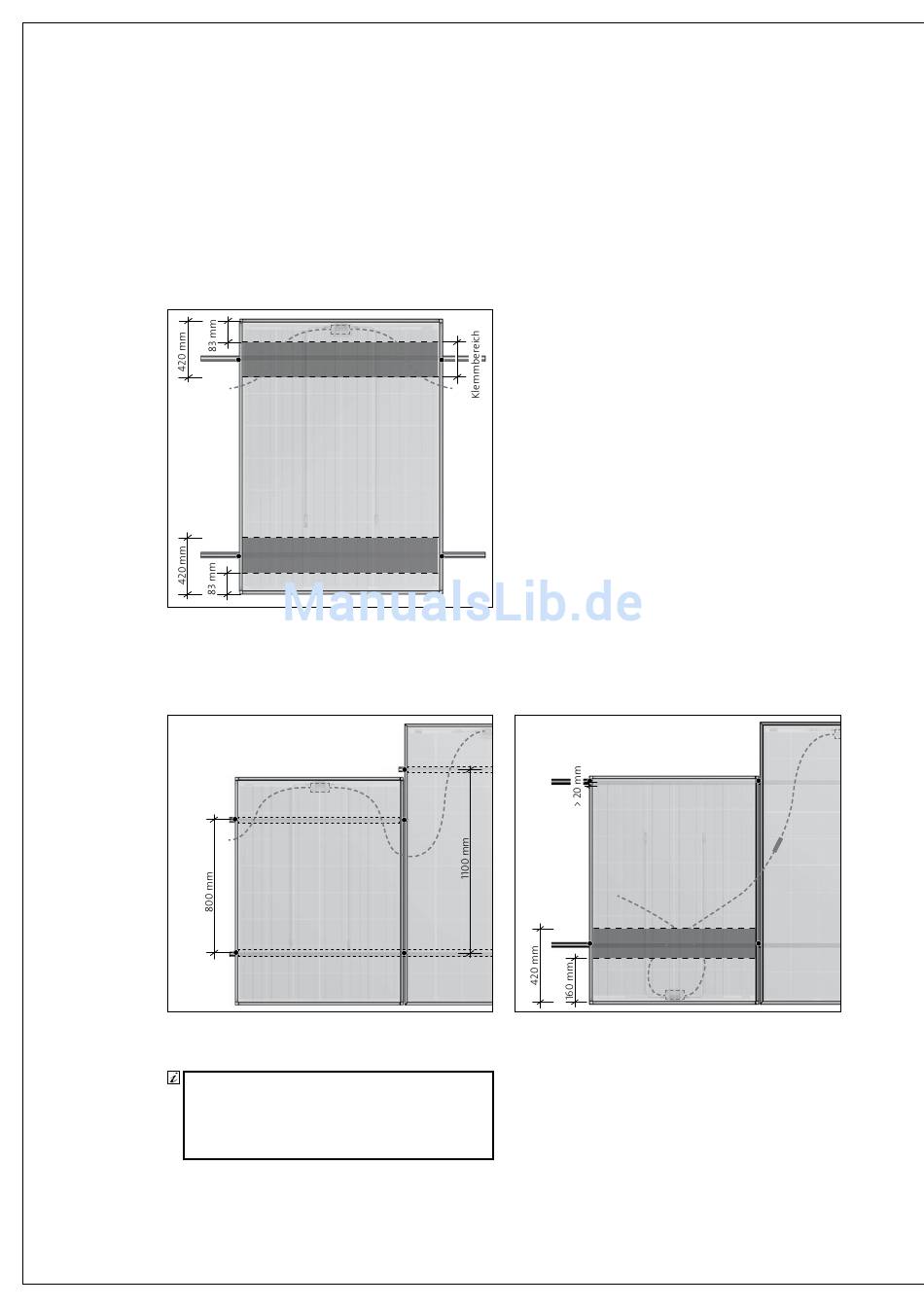

Abb. B 4.1-1 – Klemmbereiche bei symmetrischer Lagerung
2. Zulässige Klemmbereiche bei Einbau von Modulen
der Größe 1001 x 1357 mm und 1001 x 1675 mm
(gemischt).
Abb. B 4.1-2 – Standardaufbau nach Technischer Auftragsplanung
SolarWorld
Bei nicht symmetrischer Lagerung ist ein Abstand
der Klemmung von der Modulkante von
e > 20 mm einzuhalten. Im Bereich der Modulecke
darf nicht geklemmt werden!
20
Abb. B 4.1-3 – Klemmbereiche bei unsymmetrischer Lagerung
(Sonderfall)
