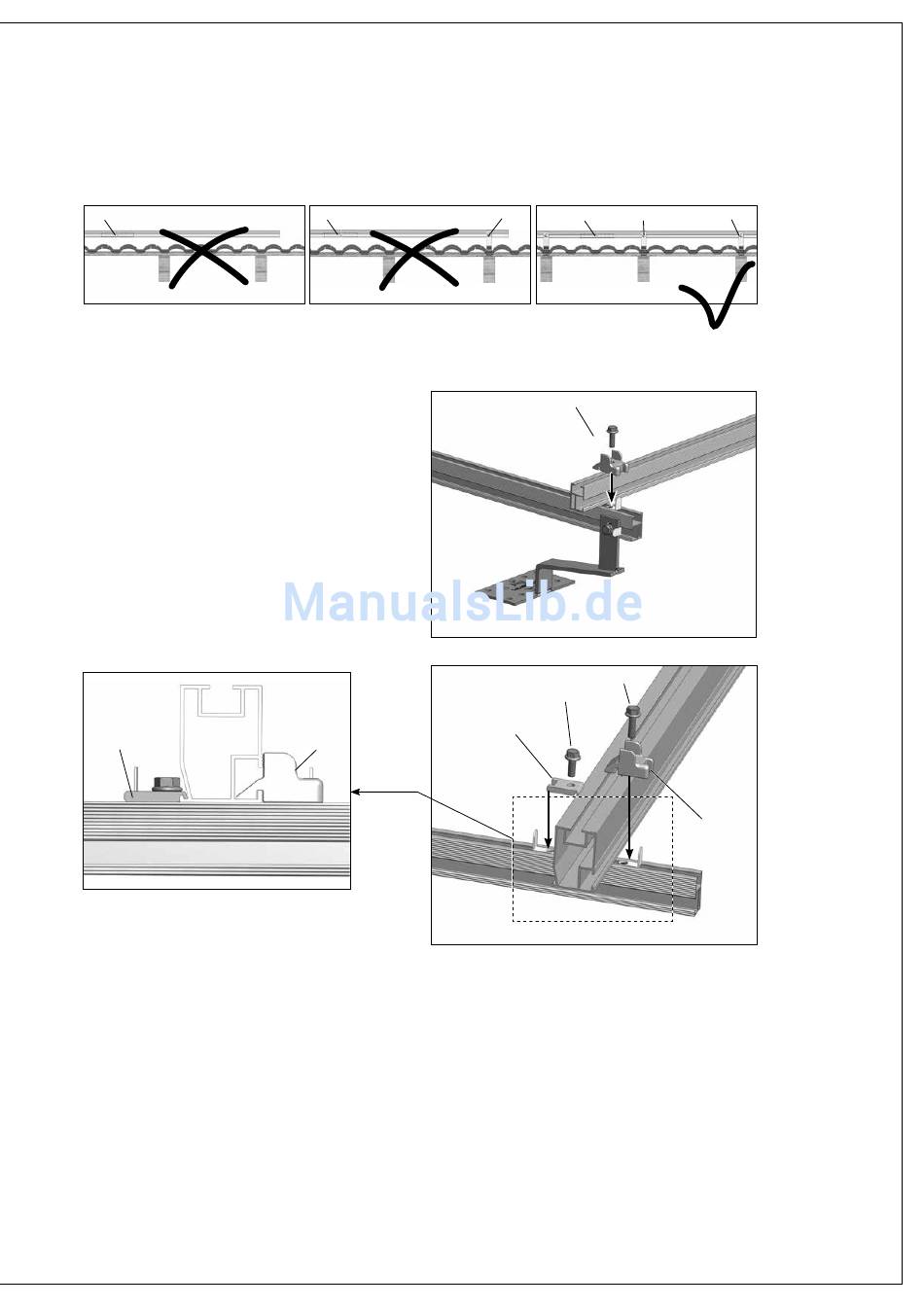

Jedes Profil benötigt gemäß Gestellplanung minde-
stens 2 Anbindungen an die Dachkonstruktion.
Verbinder
Abb. B 2-8 Detail 1
Profil ohne direkte Anbindung nicht möglich!
Zwei Gestelllagen werden mit den Aluminiumklem-
men verbunden.
Aluminium-
kreuzklemme L
Abb. B 2-11
Die Zusatzklemme Aluminiumkreuzklemme L für
Windsogsicherung wird in Fällen besonders hoher
Lasten auf die Klemmverbindung eingesetzt. Dies ist
nur bei hohen Windlasten in Verbindung mit großen
Stützweiten des Gestellsystems der Fall.
Die Klemme wird im Randbereich der Anlage montiert
und ist nur in Ausnahmefällen notwendig. Angaben
hierzu sind der individuellen Anlagenplanung zu ent-
nehmen.
Verbinder
Abb. B 2-8 Detail 2
Profil mit 1 Anbindung - nicht möglich!
Abb. B 2-9 Aluminiumgussklemme S
Aluminiumkreuzklemme L
Aluminium-
(Zusatzklemme)
gussklemme S
Abb. B 2-10 Aluminiumkreuzklemme L und
Aluminiumgussklemme S (für Bereiche mit sehr hohen Windlasten)
Bedingung für den Einsatz von
Aluminiumkreuzklemme L (Zusatzklemme)
Anbindung
Verbinder
Anbindung
Abb. B 2-8 Detail 3
Profil mit 2 Anbindungen - OK!
Aluminiumgussklemme S
M8x24
M8x18,5
• 1. Lage (Klemmlage) Fix Plus 5
Anbindung
Aluminium-
gussklemme S
17
