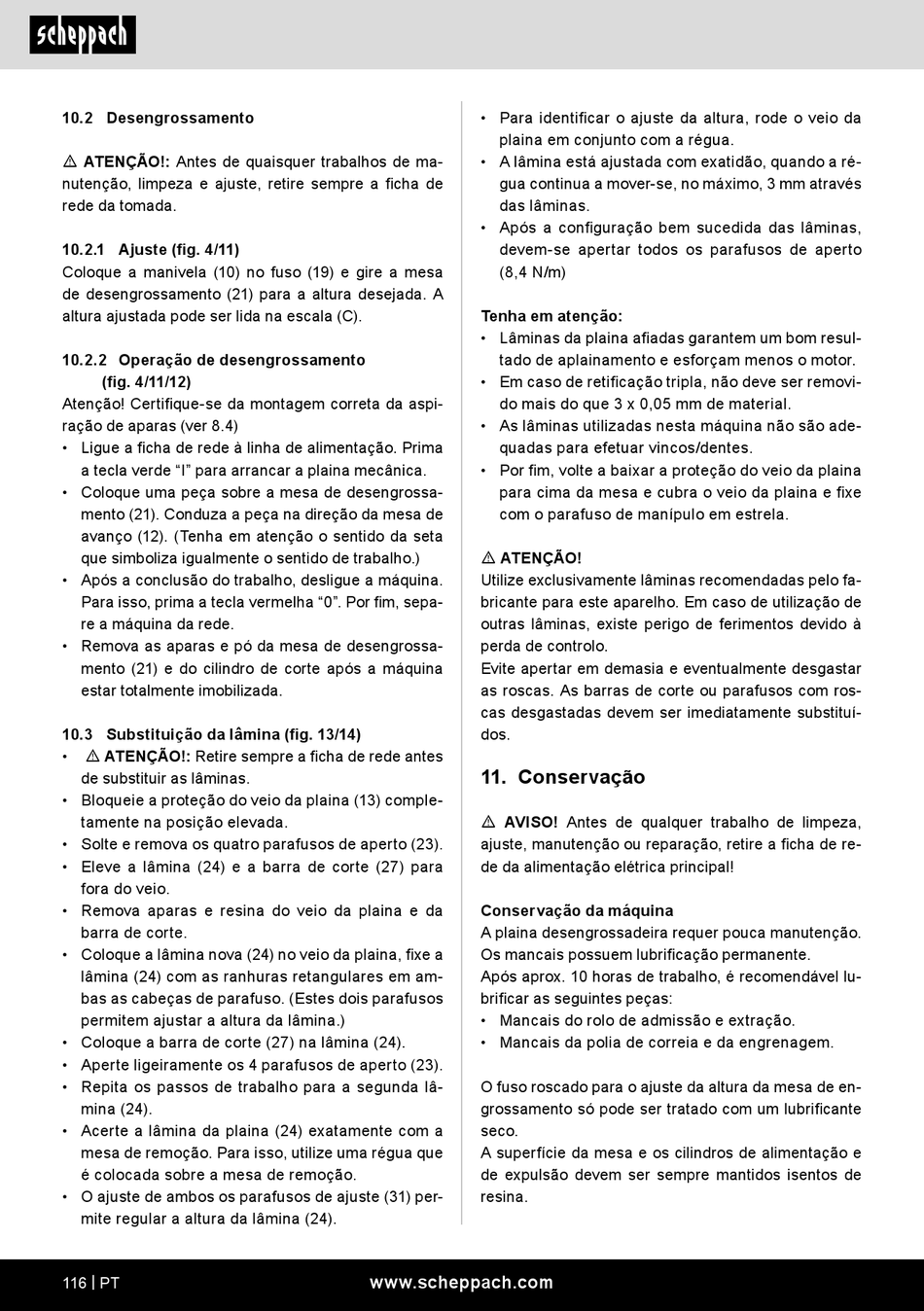

10.2 Desengrossamento
m ATENÇÃO!: Antes de quaisquer trabalhos de ma-
nutenção, limpeza e ajuste, retire sempre a ficha de
rede da tomada.
10.2.1 Ajuste (fig. 4/11)
Coloque a manivela (10) no fuso (19) e gire a mesa
de desengrossamento (21) para a altura desejada. A
altura ajustada pode ser lida na escala (C).
10.2.2 Operação de desengrossamento
(fig. 4/11/12)
Atenção! Certifique-se da montagem correta da aspi-
ração de aparas (ver 8.4)
• Ligue a ficha de rede à linha de alimentação. Prima
a tecla verde "I" para arrancar a plaina mecânica.
• Coloque uma peça sobre a mesa de desengrossa-
mento (21). Conduza a peça na direção da mesa de
avanço (12). (Tenha em atenção o sentido da seta
que simboliza igualmente o sentido de trabalho.)
• Após a conclusão do trabalho, desligue a máquina.
Para isso, prima a tecla vermelha "0". Por fim, sepa-
re a máquina da rede.
• Remova as aparas e pó da mesa de desengrossa-
mento (21) e do cilindro de corte após a máquina
estar totalmente imobilizada.
10.3 Substituição da lâmina (fig. 13/14)
m ATENÇÃO!: Retire sempre a ficha de rede antes
•
de substituir as lâminas.
• Bloqueie a proteção do veio da plaina (13) comple-
tamente na posição elevada.
• Solte e remova os quatro parafusos de aperto (23).
• Eleve a lâmina (24) e a barra de corte (27) para
fora do veio.
• Remova aparas e resina do veio da plaina e da
barra de corte.
• Coloque a lâmina nova (24) no veio da plaina, fixe a
lâmina (24) com as ranhuras retangulares em am-
bas as cabeças de parafuso. (Estes dois parafusos
permitem ajustar a altura da lâmina.)
• Coloque a barra de corte (27) na lâmina (24).
• Aperte ligeiramente os 4 parafusos de aperto (23).
• Repita os passos de trabalho para a segunda lâ-
mina (24).
• Acerte a lâmina da plaina (24) exatamente com a
mesa de remoção. Para isso, utilize uma régua que
é colocada sobre a mesa de remoção.
• O ajuste de ambos os parafusos de ajuste (31) per-
mite regular a altura da lâmina (24).
116 | PT
• Para identificar o ajuste da altura, rode o veio da
plaina em conjunto com a régua.
• A lâmina está ajustada com exatidão, quando a ré-
gua continua a mover-se, no máximo, 3 mm através
das lâminas.
• Após a configuração bem sucedida das lâminas,
devem-se apertar todos os parafusos de aperto
(8,4 N/m)
Tenha em atenção:
• Lâminas da plaina afiadas garantem um bom resul-
tado de aplainamento e esforçam menos o motor.
• Em caso de retificação tripla, não deve ser removi-
do mais do que 3 x 0,05 mm de material.
• As lâminas utilizadas nesta máquina não são ade-
quadas para efetuar vincos/dentes.
• Por fim, volte a baixar a proteção do veio da plaina
para cima da mesa e cubra o veio da plaina e fixe
com o parafuso de manípulo em estrela.
m ATENÇÃO!
Utilize exclusivamente lâminas recomendadas pelo fa-
bricante para este aparelho. Em caso de utilização de
outras lâminas, existe perigo de ferimentos devido à
perda de controlo.
Evite apertar em demasia e eventualmente desgastar
as roscas. As barras de corte ou parafusos com ros-
cas desgastadas devem ser imediatamente substituí-
dos.
11. Conservação
m AVISO! Antes de qualquer trabalho de limpeza,
ajuste, manutenção ou reparação, retire a ficha de re-
de da alimentação elétrica principal!
Conservação da máquina
A plaina desengrossadeira requer pouca manutenção.
Os mancais possuem lubrificação permanente.
Após aprox. 10 horas de trabalho, é recomendável lu-
brificar as seguintes peças:
• Mancais do rolo de admissão e extração.
• Mancais da polia de correia e da engrenagem.
O fuso roscado para o ajuste da altura da mesa de en-
grossamento só pode ser tratado com um lubrificante
seco.
A superfície da mesa e os cilindros de alimentação e
de expulsão devem ser sempre mantidos isentos de
resina.
