6

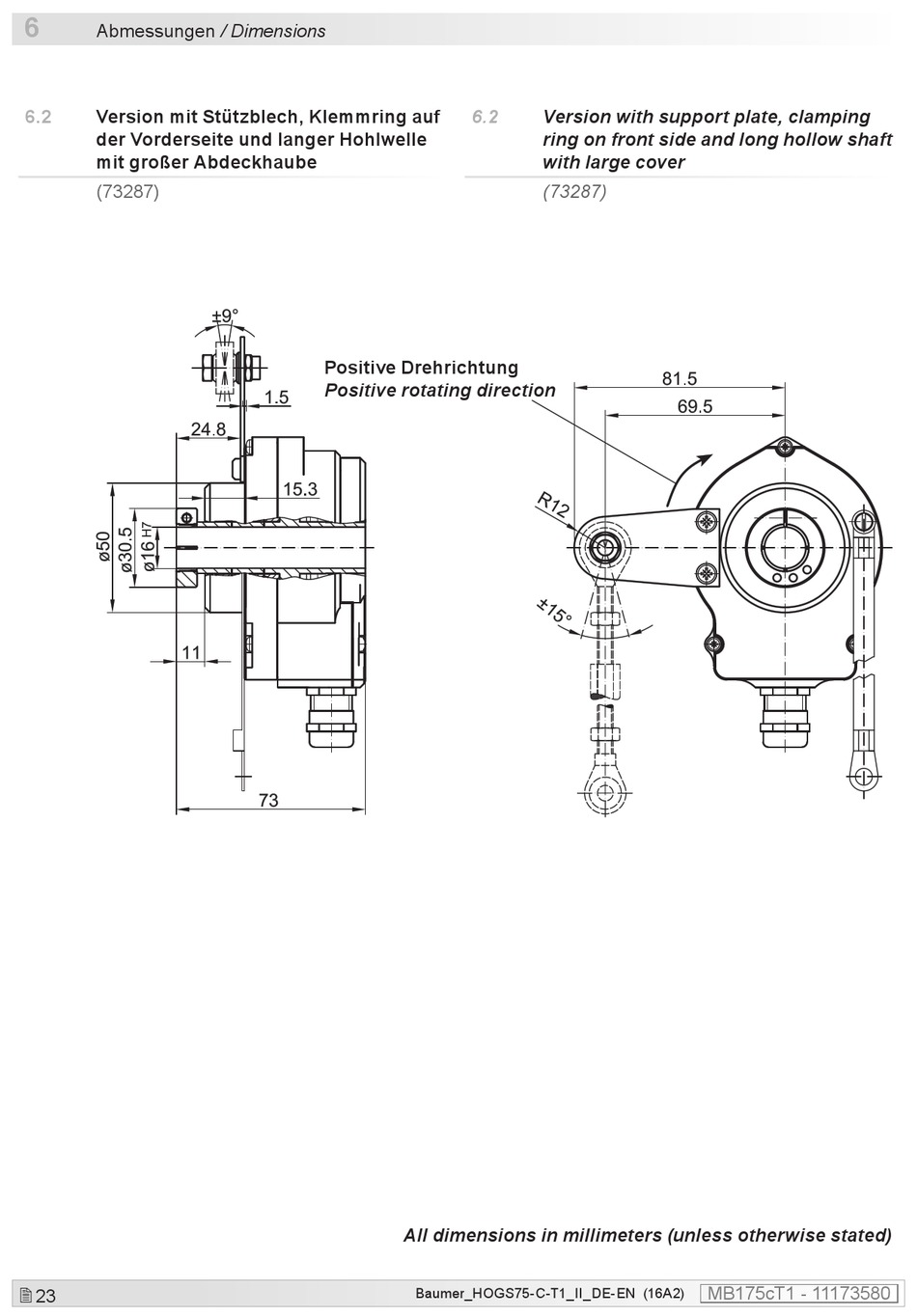

Abmessungen / Dimensions
6.2
Version mit Stützblech, Klemmring auf
der Vorderseite und langer Hohlwelle
mit großer Abdeckhaube
(73287)
23
6.2
Positive Drehrichtung
Positive rotating direction
All dimensions in millimeters (unless otherwise stated)
Baumer_HOGS75-C-T1_II_DE-EN (16A2)
Version with support plate, clamping
ring on front side and long hollow shaft
with large cover
(73287)
MB175cT1 - 11173580
