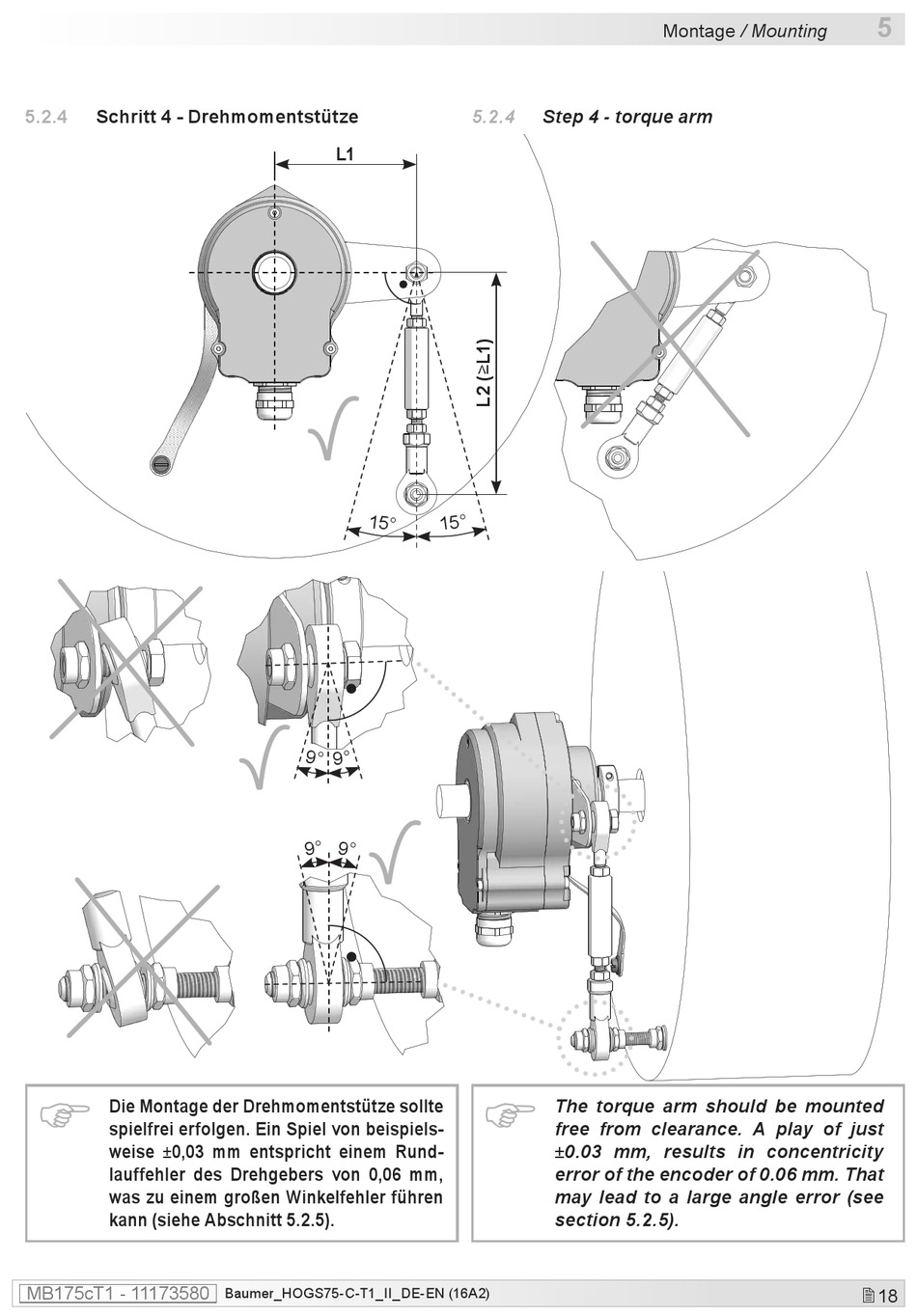

5.2.4 Schritt 4 - Drehmomentstütze
Die Montage der Drehmomentstütze sollte
spielfrei erfolgen. Ein Spiel von beispiels-
weise ±0,03 mm entspricht einem Rund-
lauffehler des Drehgebers von 0,06 mm,
was zu einem großen Winkelfehler führen
kann (siehe Abschnitt 5.2.5).
MB175cT1 - 11173580
L1
Baumer_HOGS75-C-T1_II_DE-EN (16A2)
5.2.4

Step 4 - torque arm

The torque arm should be mounted
free from clearance. A play of just
±0.03 mm, results in concentricity
error of the encoder of 0.06 mm. That
may lead to a large angle error (see
section 5.2.5).
