Bedienungs- und Wartungsanleitung
Elektrische Hydraulikpumpen
ZE2-Serie und ZW2-Serie
Dokumentnummer: L4555
Dokument-Überarbeitung: A
Ausfertigungsdatum: Juli 2021
Sprache: Deutsch
DE
Um das Verletzungsrisiko zu verringern, muss der Benutzer dieses Dokument vor dem Einsatz gelesen und
verstanden haben.
Modelle mit Elektroventil

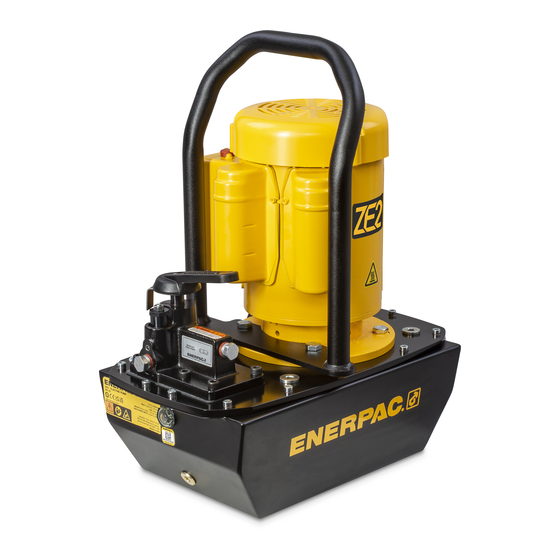

Modelle mit Handventil
Inhaltsverzeichnis
Verwandte Anleitungen für Enerpac ZE2 Serie
Inhaltszusammenfassung für Enerpac ZE2 Serie
- Seite 1 Bedienungs- und Wartungsanleitung Elektrische Hydraulikpumpen ZE2-Serie und ZW2-Serie Dokumentnummer: L4555 Dokument-Überarbeitung: A Ausfertigungsdatum: Juli 2021 Sprache: Deutsch Modelle mit Handventil Modelle mit Elektroventil Um das Verletzungsrisiko zu verringern, muss der Benutzer dieses Dokument vor dem Einsatz gelesen und verstanden haben.
-
Seite 2: Typenschild
Qualitätswerkzeuge, Dienstleistungen und Lösungen auf Enerpac. Weitere Informationen finden Sie unter www.enerpac.com. GARANTIE Zu den allgemeinen Bedingungen der Produktgarantie siehe das Dokument Enerpac Global Warranty. Diese Garantieinformationen finden Sie unter www.enerpac.com. TYPENSCHILD Auf dem Typenschild der Pumpe finden Sie die Modellnummer des Produkts, die Seriennummer und sonstige relevante Informationen. -
Seite 3: Inhaltsverzeichnis
INHALT SEITE SICHERHEIT ....................................... 4 KONFORMITÄT ......................................7 SPEZIFIKATIONEN UND PRODUKTDATEN ............................. 8 FUNKTIONEN UND KOMPONENTEN ..............................12 BESCHREIBUNG ...................................... 13 MONTAGE UND KONFIGURATION ................................. 13 BETRIEB ........................................14 DRUCKEINSTELLUNG DES DRUCKBEGRENZUNGSVENTILS ......................18 WARTUNG......................................... 19 10.0 FEHLERSUCHE UND -BEHEBUNG ................................ 22 L4555_a... -
