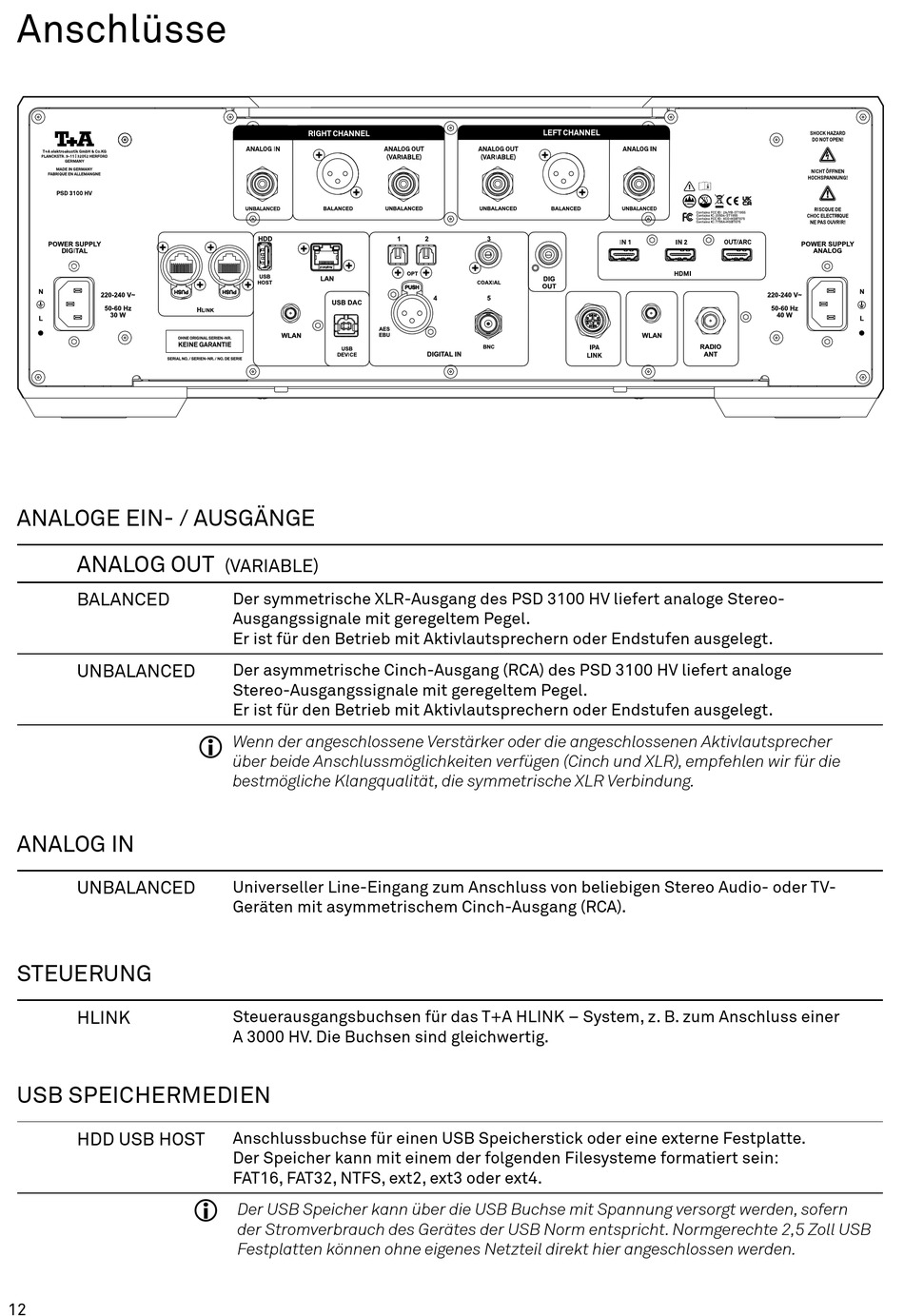

Anschlüsse
ANALOGE EIN- / AUSGÄNGE
ANALOG OUT
BALANCED
UNBALANCED
ANALOG IN
UNBALANCED
STEUERUNG
HLINK
USB SPEICHERMEDIEN
HDD USB HOST
12
(VARIABLE)
Der symmetrische XLR-Ausgang des PSD 3100 HV liefert analoge Stereo-
Ausgangssignale mit geregeltem Pegel.
Er ist für den Betrieb mit Aktivlautsprechern oder Endstufen ausgelegt.
Der asymmetrische Cinch-Ausgang (RCA) des PSD 3100 HV liefert analoge
Stereo-Ausgangssignale mit geregeltem Pegel.
Er ist für den Betrieb mit Aktivlautsprechern oder Endstufen ausgelegt.
Wenn der angeschlossene Verstärker oder die angeschlossenen Aktivlautsprecher
j
über beide Anschlussmöglichkeiten verfügen (Cinch und XLR), empfehlen wir für die
bestmögliche Klangqualität, die symmetrische XLR Verbindung.
Universeller Line-Eingang zum Anschluss von beliebigen Stereo Audio- oder TV-
Geräten mit asymmetrischem Cinch-Ausgang (RCA).
Steuerausgangsbuchsen für das T+A HLINK – System, z. B. zum Anschluss einer
A 3000 HV. Die Buchsen sind gleichwertig.
Anschlussbuchse für einen USB Speicherstick oder eine externe Festplatte.
Der Speicher kann mit einem der folgenden Filesysteme formatiert sein:
FAT16, FAT32, NTFS, ext2, ext3 oder ext4.
FAT16, FAT32, NTFS, ext2, ext3 oder ext4.
j
Der USB Speicher kann über die USB Buchse mit Spannung versorgt werden, sofern
der Stromverbrauch des Gerätes der USB Norm entspricht. Normgerechte 2,5 Zoll USB
Festplatten können ohne eigenes Netzteil direkt hier angeschlossen werden.
