Kompatibilität
FEN-01 ist mit den folgenden Inkrementalgebern kompatibel.
• TTL-Inkrementalgeber, 1...65535 Impulse / Umdrehung,
unterstützt den Null-Impuls.
• TTL Inkrementalgeber, 1...65535 Impulse / Umdrehung, mit
Unterstützung eines Kommutierungssignals und einem Null-
Impuls.

Einstellung der Versorgungsspannung X301

Warnung! Eine falsch eingestellte Versorgungsspannung kann
zur Beschädigung des Inkrementalgebers führen.

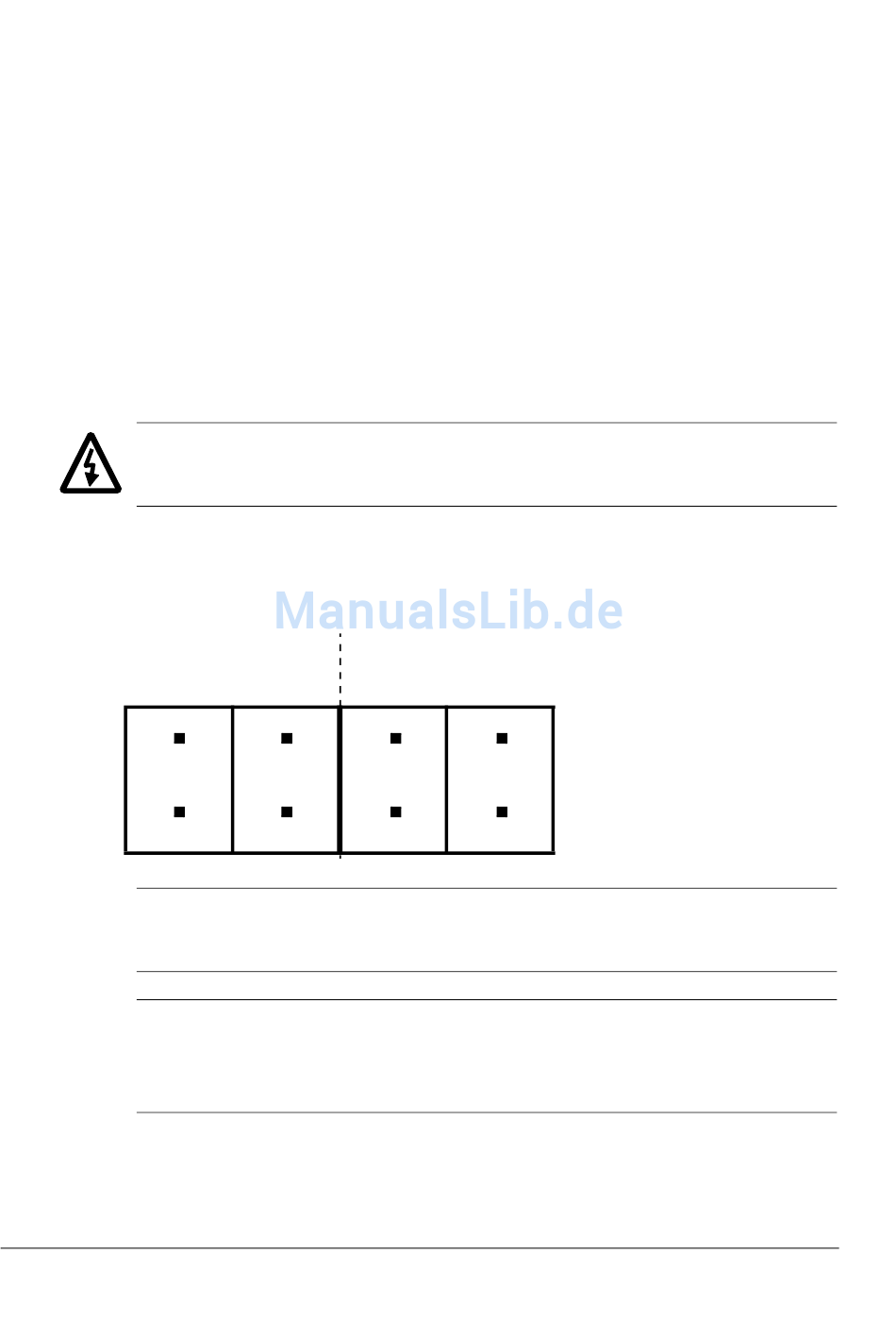

Die Versorgungsspannung für einen TTL-Inkrementalgeber kann
mit den vertikal angeordneten Steckbrücken (Jumpern) eingestellt
werden (siehe folgende Abbildung).
Inkrementalgeber
+24 V
Hinweis: Bei Verwendung einer externen Spannungsversorgung
muss der entsprechende Jumper entfernt werden.
Hinweis: Wenn der TTL-Emulationsausgang eines anderen FEN-
Schnittstellenmoduls an den TTL-Eingang angeschlossen wird,
muss der entsprechende Jumper entfernt werden.
Kurzanleitung - FEN-01
TTL-
Inkrementalgeber
(X31)
+5,5 V +5,5 V
TTL+-
(X32)
+24 V
