ABB FEN-01 Schnellstartanleitung Seite 14

14
Compatibilità
L'interfaccia FEN-01 è compatibile con i seguenti encoder.
• Encoder TTL incrementale, 1...65535 impulsi / giro, supporta
tacca di riferimento
• Encoder TTL incrementale, 1...65535 impulsi / giro, supporta
commutazione di blocco e tacca di riferimento
Impostazione della tensione di alimentazione X301
Avvertenza! L'errata selezione della tensione di alimentazione
potrebbe danneggiare o rompere l'encoder.

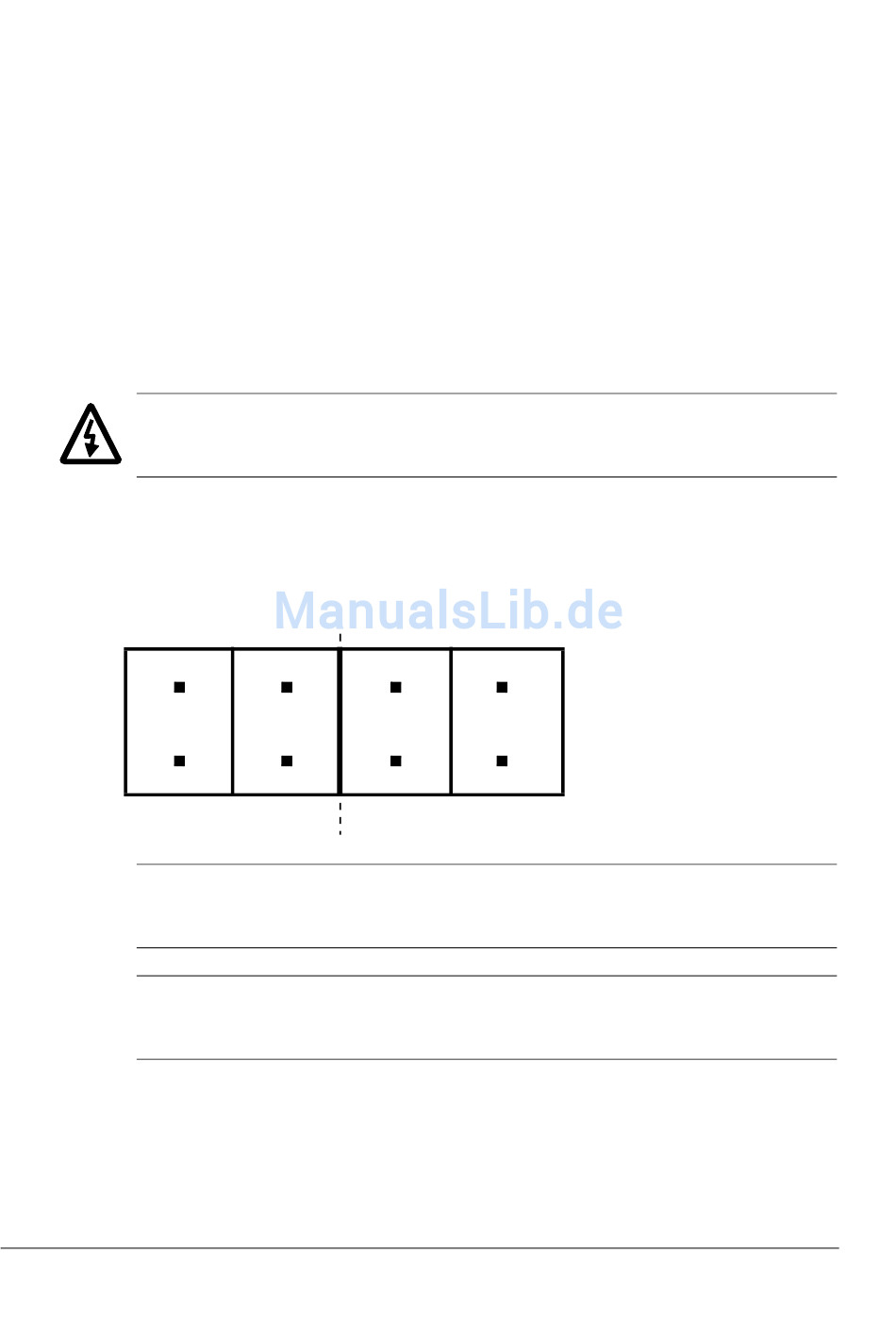

La tensione di alimentazione per l'encoder TTL può essere
selezionata dai ponticelli montati verticalmente come mostra la
figura seguente.
Encoder TTL (X31) Encoder TTL+ (X32)
+24 V
Nota: In caso di alimentazione esterna, rimuovere il ponticello
adeguato.
Nota: Se all'ingresso TTL è collegata un'altra uscita di emulazione
TTL dell'interfaccia FEN, rimuovere il ponticello adeguato.
Guida rapida - FEN-01
+5,5 V +5,5 V +24 V
