Installation

Warnung! Befolgen Sie die in dieser Anleitung und dem Hard-
ware-Handbuch des Frequenzumrichters enthaltenen Sicherheits-
vorschriften.

Einstellung der Versorgungsspannung

Warnung! Eine falsch eingestellte Versorgungsspannung kann zu
einer Beschädigung des Inkrementalgebers führen.
Für die Auswahl der Versorgungsspannung des TTL-Inkremen-
talgebers müssen Brücken (Jumper) gesteckt werden. Eine
+5,5 V- oder +24 V-Spannung kann für den TTL-Inkrementalgeber
mit den vertikal angeordneten Steckbrücken (Jumpern) eingestellt

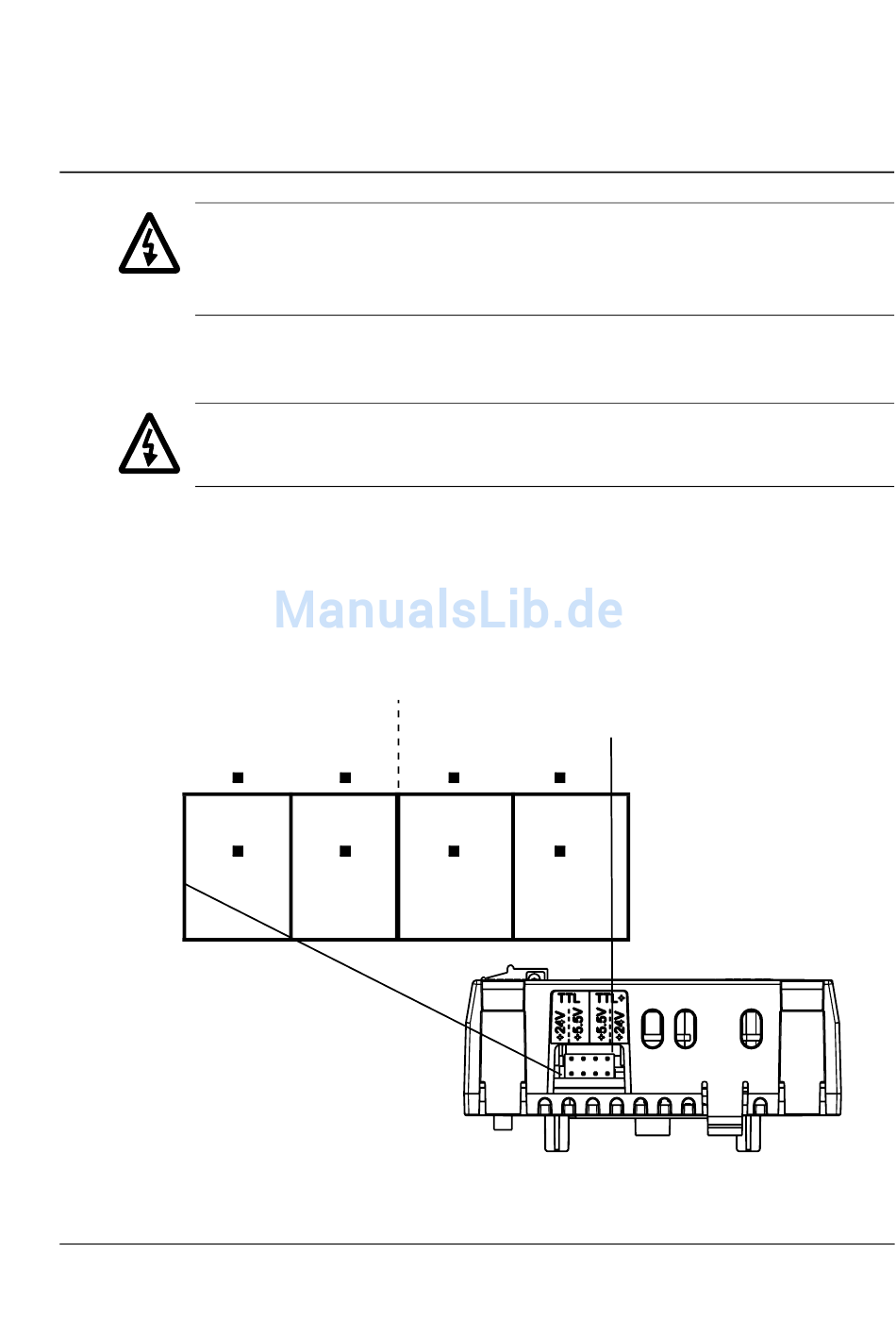

werden (siehe folgende Abbildung).
Inkrementalgeber
+24 V
Jumper zur Einstellung der Versorgungsspannung
TTL-
Inkrementalgeber
(X31)
+5,5 V +5,5 V
TTL+
(X32)
+24 V
