Kompatibilität
Absolutwertgeber
• Der Sin/Cos-Geber, 1...65535 Impulse / Umdrehung, unter-
stützt die Null-Impuls- und Sin/Cos-Kommutierungssignale
• Endat 2.1 mit Sin/Cos-Signalen
(teilweise ohne Sin/Cos-Signale)
• Endat 2.2 mit Sin/Cos-Signalen
(teilweise ohne Sin/Cos-Signale)
• Hiperface
• SSI mit Sin/Cos-Signalen (teilweise ohne Sin/Cos-Signale),
prüfen Sie die Kompatibilität.
TTL-Inkrementalgeber
• TTL-Inkrementalgeber, 1...65535 Impulse / Umdrehung,
unterstützt den Null-Impuls.

Einstellung der Versorgungsspannung X301

Warnung! Eine falsch eingestellte Versorgungsspannung kann zu
einer Beschädigung des Drehgebers führen.

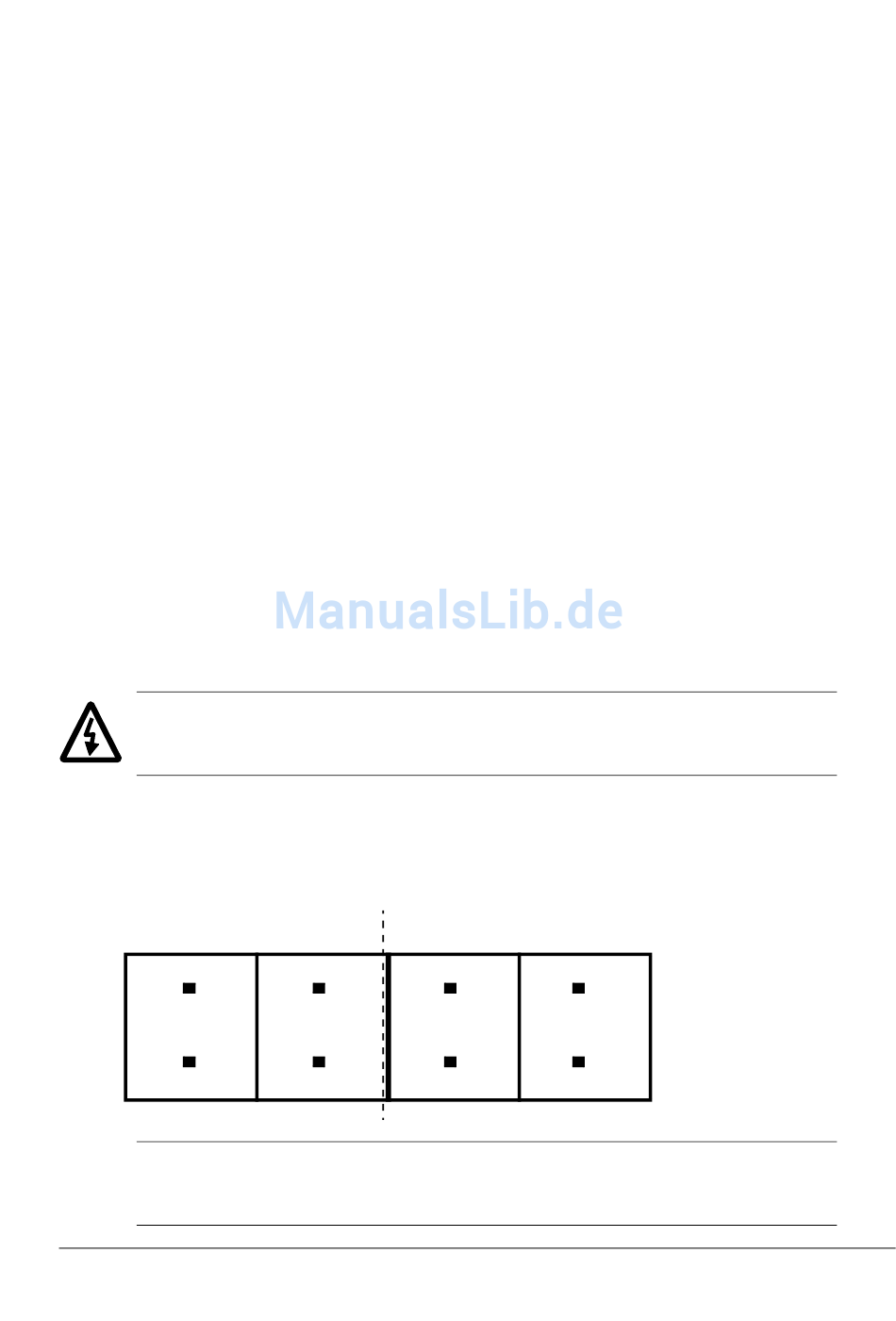

Die Versorgungsspannung für einen Absolutwertgeber und einen
TTL-Inkrementalgeber kann mit den vertikal angeordneten Steck-
brücken (Jumpern) eingestellt werden (siehe folgende Abbildung).
TTL-Inkrementalgeber
+24 V
Hinweis: Bei Verwendung einer externen Einspeisung muss der
entsprechende Jumper entfernt werden.
(X41)
+5,5 V
Absolutwertgeber
(X42)
+5,5 V +8 V
