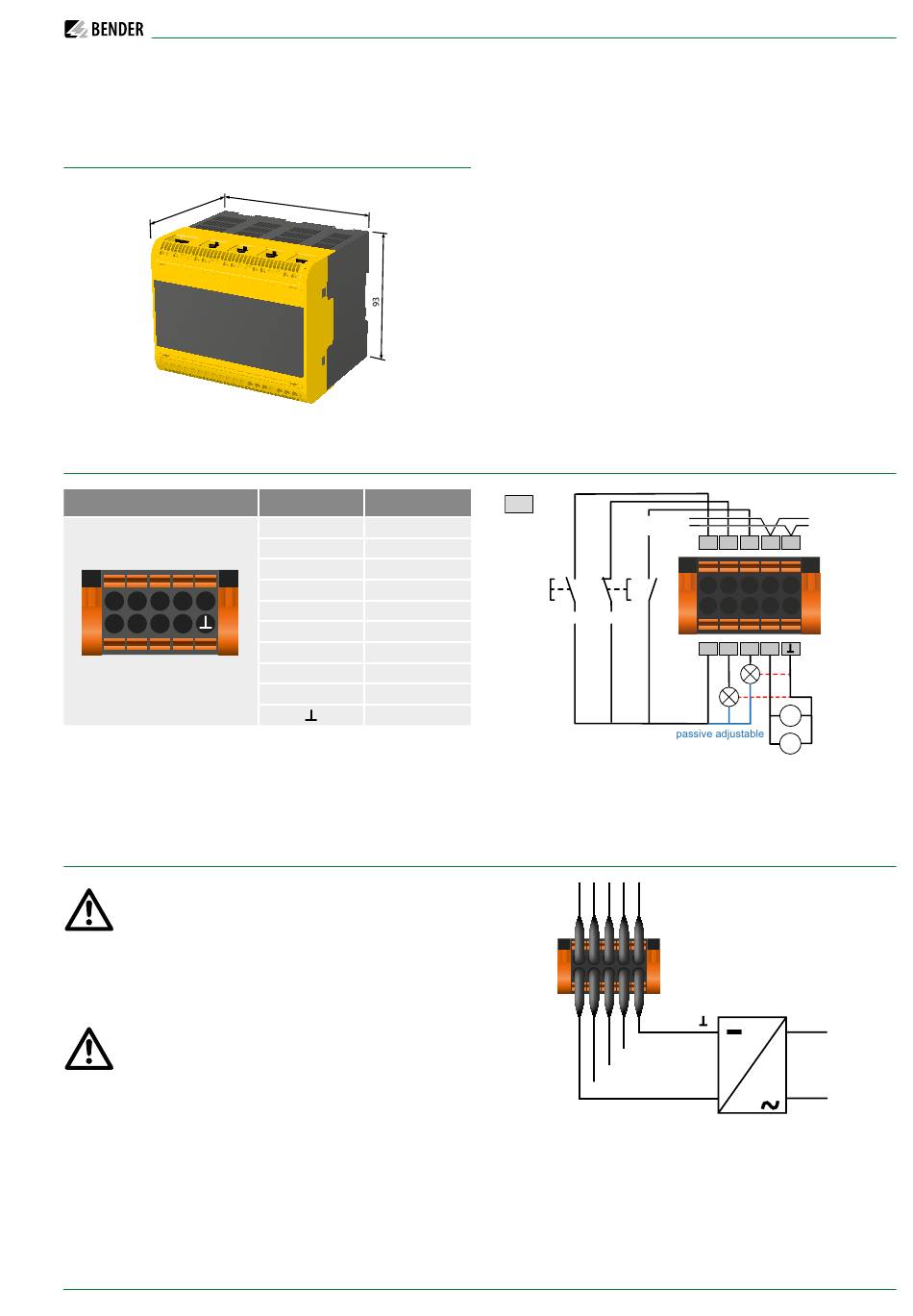

Bender ISOMETER isoNAV685-D Bedienungsanleitung Seite 5

Maßbild
Maßangabe in mm
1 1 0
Digitale Schnittstelle X1
Digitale Schnittstelle
I1 I2 I3 A B
+
Q1 Q2 M+
X1
Anschluss an X1
Gefahr vor Sachschaden durch fehlerhaften Anschluss!
Das Gerät kann Schaden nehmen, wenn das Gerät gleich-
zeitig über die X1-Schnittstelle und über A1/+, A2/- an eine
Vorsicht
Versorgungsspannung angeschlossen wird. Schließen Sie
das Gerät nicht gleichzeitig über X1 und A1/+, A2/- an ver-
schiedene Versorgungsspannungen an.
Gefahr vor Sachschaden durch falsche Nennspannung!
Wenn das Gerät über die X1-Schnittstelle versorgt wird, muss
die Nennspannung industrielle 24 V betragen, da ansonsten
Vorsicht
das Gerät Schaden nehmen kann. Schließen Sie das Gerät
nur mit 24 V Nennspannung an die X1-Schnittstelle an.
1 0 8
Klemme Farbe
I1 Eingang 1
I2 Eingang 2
I3 Eingang 3
A RS-485 A
B RS-485 B
+ +24 V
Q1 Ausgang 1
Q2 Ausgang 2
M+ Analogausgang
Masse
X1
Deactivate
Device
high low
active active
TEST RESET
+24 V
isoNAV685-D_D00215_05_D_XXDE/03.2021
ISOMETER® isoNAV685-D
RS-485
I1 I2 I3 A B
+ Q1 Q2 M+
active adjustable
A
Currentmeter
V
Voltagemeter
U s
+
5
