ISOMETER® isoNAV685-D

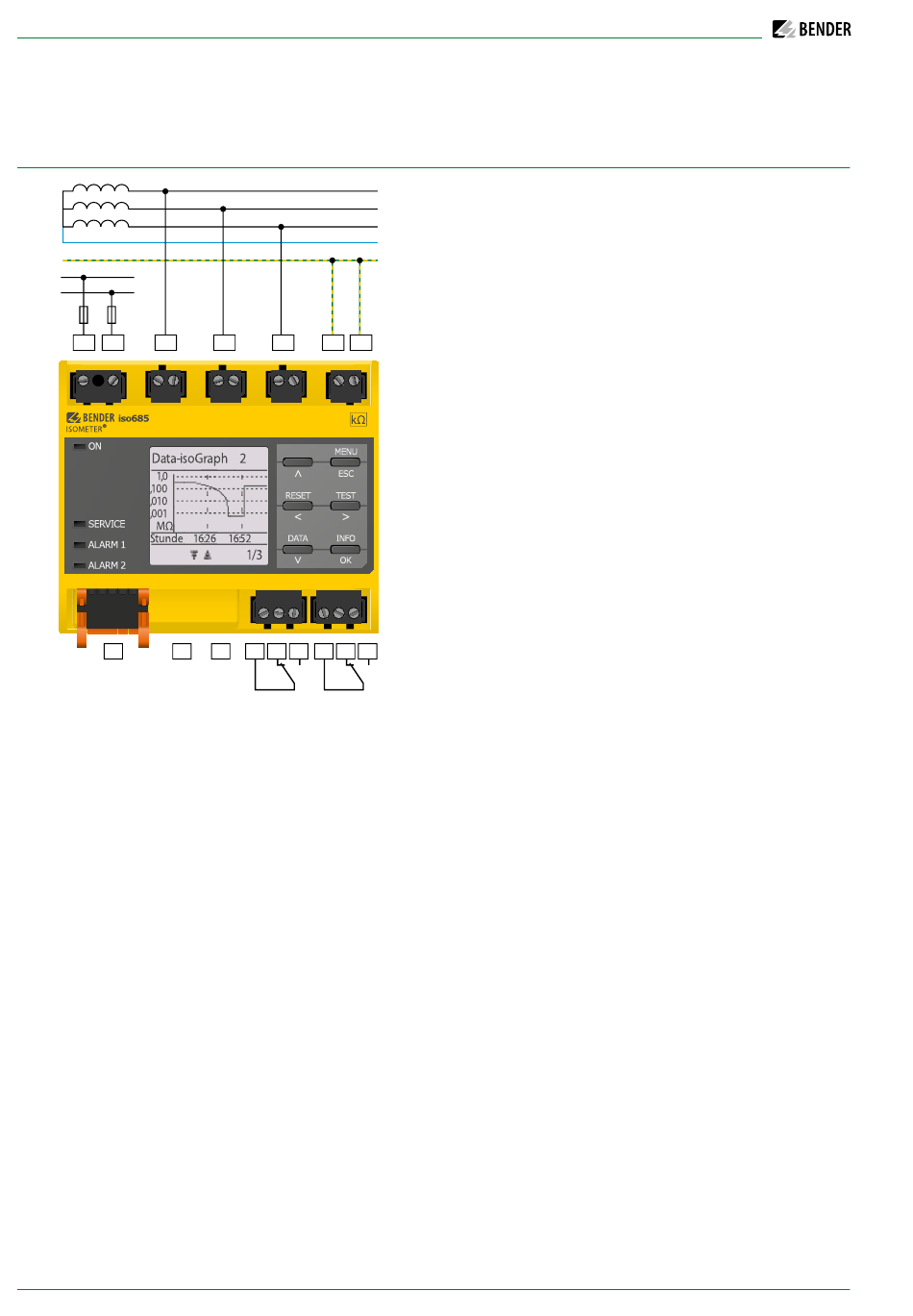

Anschlussschaltbild
U
S
*
6A
2
A1/+ A2/- L1/+
X1 X2
9 8
Hinweis:
Für die Ankopplung der Klemmen L1/+, L2, L3/- an das zu überwachende IT-System ≤ 690 V kann entsprechend DIN VDE 0100-430 auf
Schutzeinrichtungen zum Schutz bei Kurzschluss verzichtet werden, wenn die Leitung oder das Kabel so ausgeführt ist, dass die Gefahr
eines Kurzschlusses auf ein Mindestmaß beschränkt ist (Empfehlung: kurz- und erdschlussfeste Verlegung).
Die Anschlussleitungen L1/+, L2, L3/- an das zu überwachende Netz müssen als Stichleitung ausgeführt werden. Es darf kein Laststrom
über die Klemmen geführt werden.
Für UL-Anwendungen:
Nur 60/70°C-Kupferleitungen verwenden!
Die Versorgungsspannung ist bei UL- und CSA-Applikationen zwingend über 5-A-Vorsicherungen zuzuführen.
4 isoNAV685-D_D00215_05_D_XXDE/03.2021
3 4
L2 L3/- KE E
R 11 12 14 21 22 24
7
5 6
1 - Anschluss an ein 3(N)AC-Netz
L1
2 - Versorgungsspannung U
L2
1
Schmelzsicherung 6 A
L3
3 - Anschluss an das zu überwachende IT-System (L1/+, L2, L3/-)
N
4 - Getrennter Anschluss KE, E an PE
PE
5 - (K1) Alarmrelais 1, verfügbare Wechslerkontakte
6 - (K2) Alarmrelais 2, verfügbare Wechslerkontakte
7 -
Zuschaltbarer Widerstand R für RS-485 Busterminierung
8 -
Ethernet-Schnittstelle
9 -
Digitale Schnittstelle
* - F 6 A bei Systemen > 690 V
(siehe Typenschild) über
